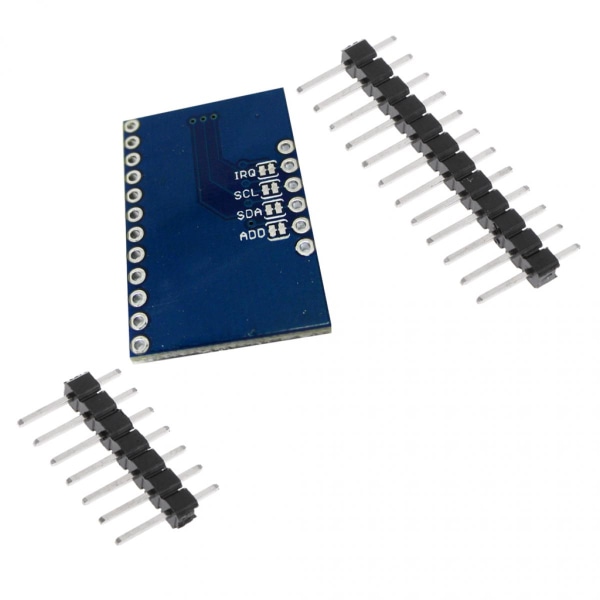

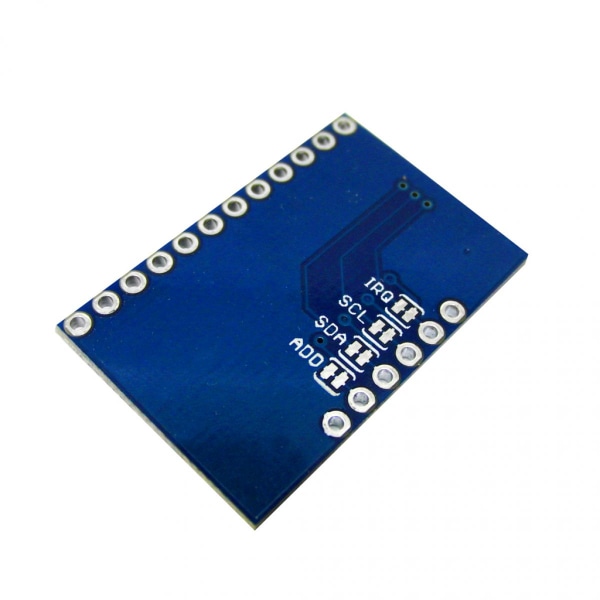

Ansluten Växtsensor - MPR121 Breakout V12 Kapacitiv Touch Sensor Knappsats I2C Kontrollermodul för Arduino Höjdpunkter generiskt märke MPR121 Breakout V12 Kapacitiv Touch Sensor Knappsats I2C Kontrollermodul för Arduino Beskrivning: Detta är en breakout-kort för Freescales MPR121QR2. MPR121 är en kapacitiv touch sensor kontroller som drivs av ett I2C-gränssnitt. Chippet kan styra upp till tolv individuella s, plus en simulerad trettonde. MPR121 har också åtta LED-drivrutinsstift. När dessa stift inte är konfigurerade som s, kan de användas för att driva lysdioder. Det finns fyra byglar längst ner på kortet, som alla är inställda (stängda) som standard. En adressbygel ansluter ADD-stiftet till jord, vilket innebär att chippets standard I2C-adress kommer att vara 0x5A. Om du behöver ändra chippets adress (genom att kortsluta ADD till ett annat stift), se till att öppna byglarna först. Byglarna ansluter också SDA, SCL och interrupt-stiftet till 10k-motstånd. Om du inte behöver pull-up-motstånden kan du öppna byglarna genom att klippa spåret mellan dem. Det finns ingen reglering på kortet, så den levererade spänningen bör vara mellan 2,5 och 3,6 VDC. VREG-stiftet är anslutet via en 0,1 uF kondensator till jord, vilket innebär att om du inte modifierar kortet kan du inte köra MPR121 i lågspänningsläge (1,71 - 2,75 VDC). Material: plast Storlek: ca 30mm*20mm*3mm Färg röd Paketet inkluderar: 1 x touch sensor modul 2 x stiftlist
