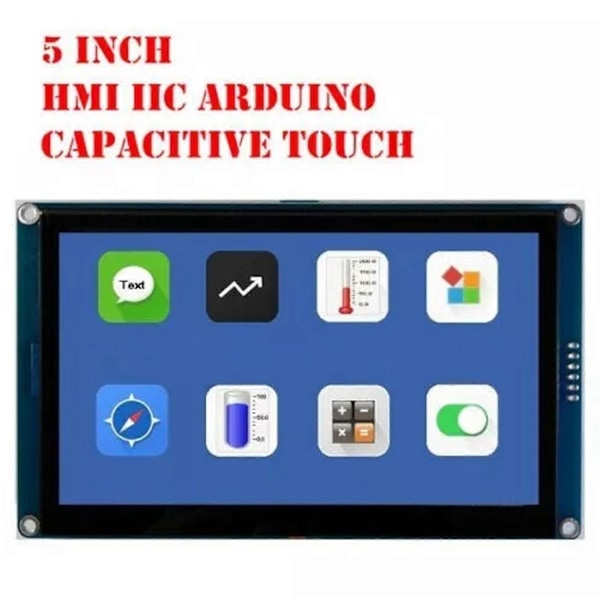

H50B-I är en I2C-gränssnitts 5-tums TFT-färgskärmmodul. Modulen har 128 Mbit minne och kan lagra BMP-bilder och resursfiler. Med det flexibla gränssnittsläget och enkla och bekväma bruksanvisningar kan hela det interaktiva grafiska gränssnittet mellan människa och maskin skapas med hjälp av pekskärmen.

(1) Inbyggd minneskapacitet: 128 Mbit

Teckensnitt upptar 16 Mbit, det återstående utrymmet 112 Mbit används för att lagra resursdata.

(2) Integrerad grafikfunktion

LCD-skärmar för att skicka kommandon och koordinatparametrar, kan uppnås i punkt, linje,

kvadrat, cirkel, knapp, formulär, redigeringsruta display. Innehåller text, knappar, redigeringsruta, kryssruta, skjutreglage, termometer, vattennivåmätare, kurvform, linjal, batteri och andra kontroller.

Funktioner:

Humant användargränssnitt

Programvaran integrerar vanliga ikoner, knappar och redigeringsrutor etc.

Skärmen stöder vanliga operationer som skalning, textredigering och klipp ut kopia

Redigeringsprogramvara tilldelar ID:n för varje sida, kontroller

Inbyggt instruktionstestverktyg och pekskärmstestverktyg för att förbättra utvecklingseffektiviteten

Snabb nedladdning av binära BIN-filer med USB till seriella verktyg

Inbyggd minneskapacitet: 128 Mbit, Teckensnitt upptar 16 Mbit, det återstående utrymmet 112 Mbit används för att lagra resursdata.

Integrerad grafikfunktion

LCD-skärmar för att skicka kommandon och koordinatparametrar, kan uppnås i punkt, linje,

kvadrat, cirkel, knapp, formulär, redigeringsruta display. Innehåller text, knappar, redigeringsruta, kryssruta, skjutreglage, termometer, vattennivåmätare, kurvform, linjal, batteri och andra kontroller.

Beskrivning

1.Display punktmatris 480*RGB*272 punkter

3.LCD-storlek 5 tum

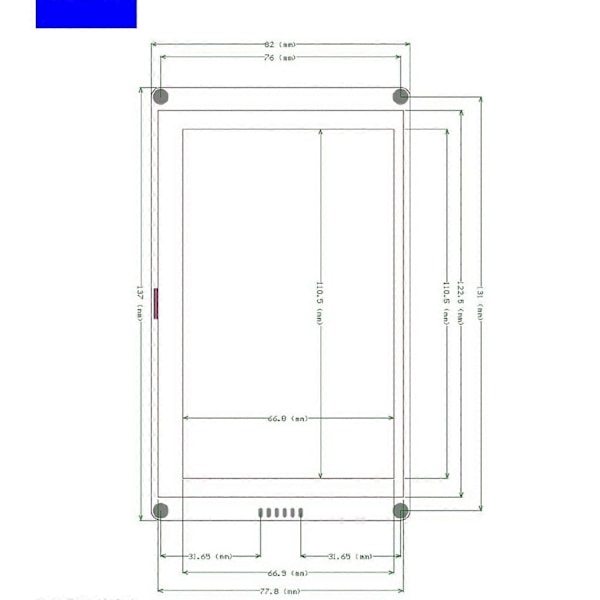

3.LCM Yttermått 82(L)*137(W) mm

4.Dynamiskt visningsområde 66(L)*110(W) mm

5.Pixelstorlek 0.18(L)*0.18(W) mm

6.Pixelkomponent a-Si TFT

7.LCD-läge 65 k TFT 16 bitars färg

8.Visuell vinkel 12 oclock

9.Bakgrundsbelysning Vit led

10.Modul strömförsörjning 5 V

Paketet inkluderar:

1 x Ny 5 HMI I2C LCD-skärmmodul Kapacitiv pekskärm

1 x USB-nedladdningskabel

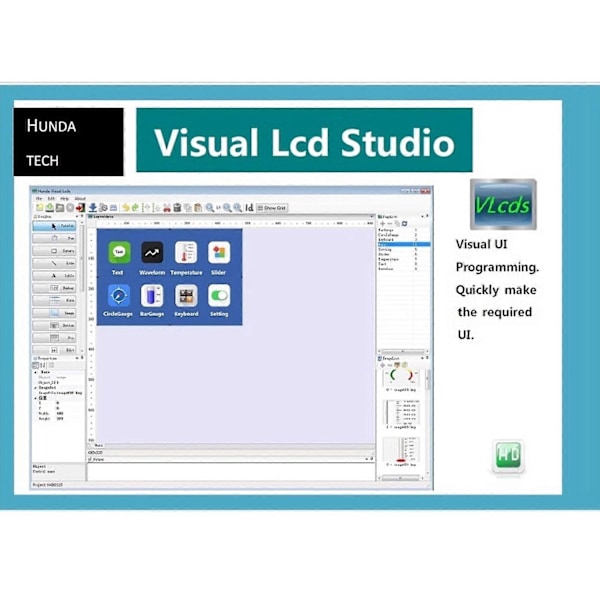

Tillhandahåll datablad, arduino testkod, visuell LCD studio programvara
