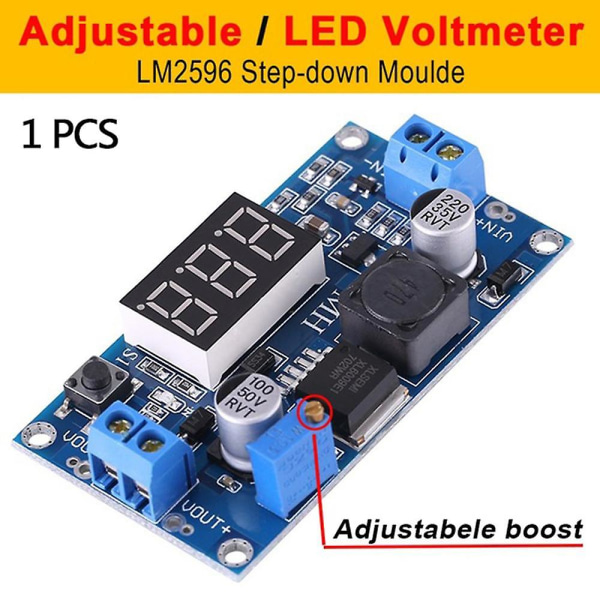

2022 Step Down LM2596 DC DC Power Module LED Display Power Supply Justerbar Step-Down Converter 4.0~40 V Spänningsregulator



Ingångsspänning: 2.5V~40V

Utspänning: 1.25V~37V (justerbar)Utgångsström: 3A (maximal)Omvandlingseffektivitet: 92% (maximal)Utgångsrippel: Omkopplingsfrekvens: 150KHzArbetstemperatur: -45 ° C ~ 85 ° CProduktstorlek: 66mm * 36mm* 14mm (längd x bredd x höjd)Produktvikt: 23g (inklusive förpackning)färg: blåFörpackning: förpackning med elektrostatisk påse

1.med en voltmeterdisplay, voltmeterfel ± 0,1V, intervall 4 ~ 40V. (Obs: ingångsspänningen är lägre än 4V, den inbyggda voltmetern fungerar inte och visas inte)

2. Den stora volymen 5*5 trycker på knappen för att växla mätning av ingångs- eller utspänning, och en indikatorlampa indikerar vilken spänning som mäts. Första gången standarddigitalröret visar ingångsspänningen och ingångsindikatorn IN är på; när knappen trycks in visar digitalröret utspänningen och utgångsindikatorn OUT är på. Och behåll den efter inställningen, även om den är avstängd och sedan påslagen.

3, voltmetern kan stängas av, tryck länge på strömbrytaren i mer än 1 sekund och mindre än 4 sekunder, du kan stänga av handen. När voltmetern väl är avstängd, tryck helt enkelt på strömbrytaren för att slå på voltmetern.

4, med terminalblock, ingen lödkolv kan också användas enkelt, och behåll trådbindningspunkten (ingångsspänningen måste vara mer än 1v högre än spänningen som ska matas ut).

5, med 150KHz intern svängningsfrekvens, som tillhör den andra generationen av omkopplande spänningsregulator, låg strömförbrukning, hög effektivitet.

6, ingångsänden med diodskydd, omvänd anslutning kommer inte att bränna ut modulen.

7, med överhettningsskydd och kortslutningsskydd (mer än 15W, vänligen stärk värmen).





Hur justerar man noggrannheten?

Utspänning (ingångsspänning)kalibreringssteg

Steg 1, Justera den högra knappen så att \"\"OUT\"\" (\"\"IN\"\")LED lyser, voltmetern visar värdet på utspänningen; Tryck på den högra knappen i mer än 2 sekunder, släpp, voltmeter och \"\"OUT\"\" ( \"\"IN\"\")LED blinkar synkroniserat så att du går in i utspänningskalibreringsläget.

Steg 2, Tryck på den högra knappen (inte
