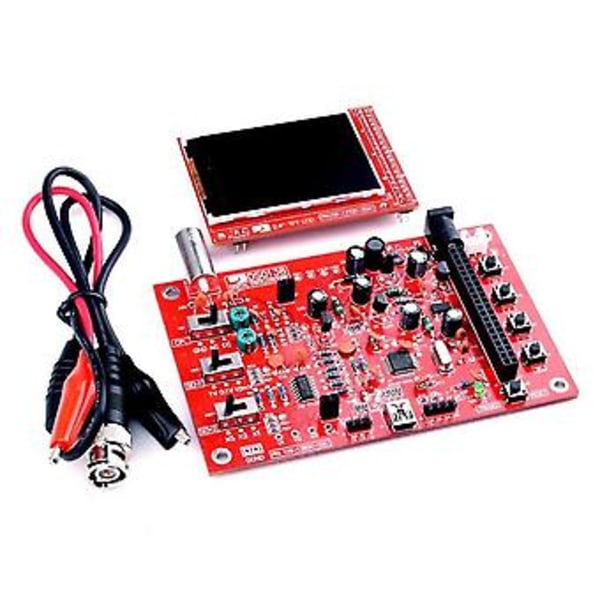

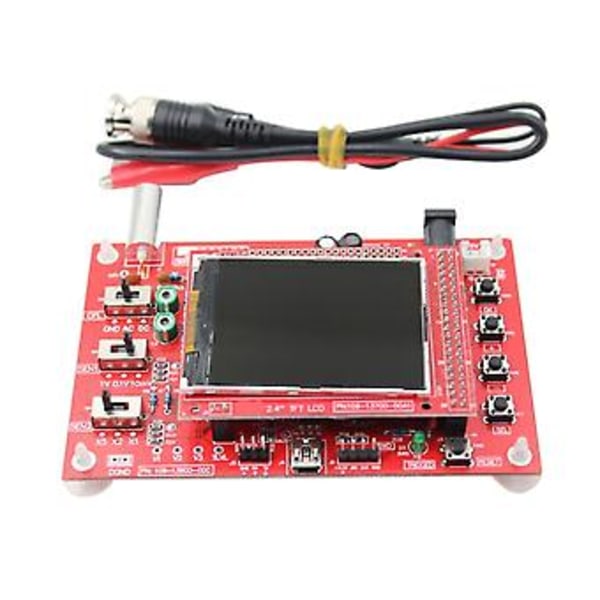

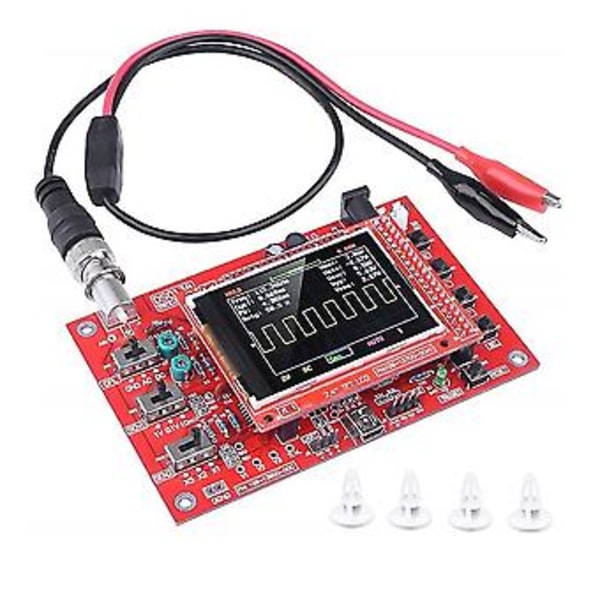

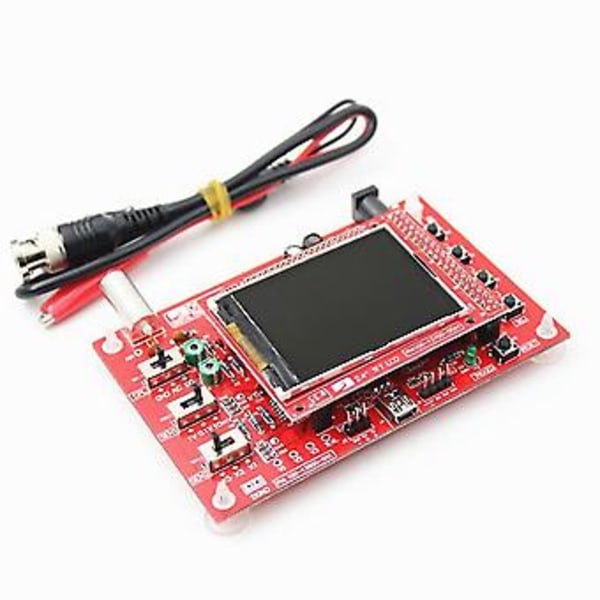

Detta kit använder ARM Cortex-M3 processor (STM32F103C8), och inkluderar en 2,4-tums färg TFT-skärm, kan användas som ARM testutvecklingskort. Kan vara sekundär utveckling på grundval av detta kit, till exempel kan det ändras till Millivoltmeter, Med automatiska, regelbundna och engångslägen, lätt att fånga ögonblicksvågformen. Levereras med 1Hz /3.3V fyrkantsvågkälla. Med digital display av vågformsparametrar, inklusive frekvens, period, pulsbredd, driftförhållande, MAX./MIN././-Maximal realtidssamplingshastighet: 1MspsNoggrannhet: 12BitSample buffertdjup: 1024 bytesAnalog bandbredd: 0 - 200KHzVertikal känslighet: 10mV/Div - 5V/Div (i 1-2-5 steg)Justerbar vertikal förskjutning med indikationIngångsimpedans: 1MMaximal ingångsspänning: 50Vpp (1:1 sond), 400Vpp (10:1 sond)Kopplingsmetoder inkluderar DC/AC/GNDHorisontellt tidsbasområde: 10s/Div - 50s/Div (i 1-2-5 steg)Med automatiska, konventionella och enkla triggerlägen är det bekvämt att fånga momentana vågformerTrigger med stigande eller fallande kantJusterbar triggerlägesposition med indikationVågform före trigger kan observeras (negativ fördröjning)Vågformsdisplay kan frysas när som helst (HOLD-funktion)Levereras med 1KHz /3.3V fyrkantsvågkällaDigital display med vågformsparametrar, de parametrar som kan visas är: frekvens, period, pulsbredd, driftcykel, maximalt värde, minimivärde, medelvärde, -till-värde, Spara/återkalla vågformen, vågformen försvinner inte när den är avstängdFärg: RödMaterial: ABSStorlek: 18 x 12,5 x 3cmPaketets innehåll:1 * DIY Digital Oscilloscope Kit1 * SondEndast ovanstående paketinnehåll, andra produkter ingår inte.Obs: Ljus och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga saken. Det tillåtna mätfelet är +/- 1-3cm.
