Owon VDS1022I Dual-channel Oscilloscope PC Oscilloscopes Virtual USB Oscilloscope 25MHz Bandwidth 100M/s Sampling Rate
Produkten levereras baserat på färgen eller storleken på huvudbilden på produktsidan.
Funktioner:

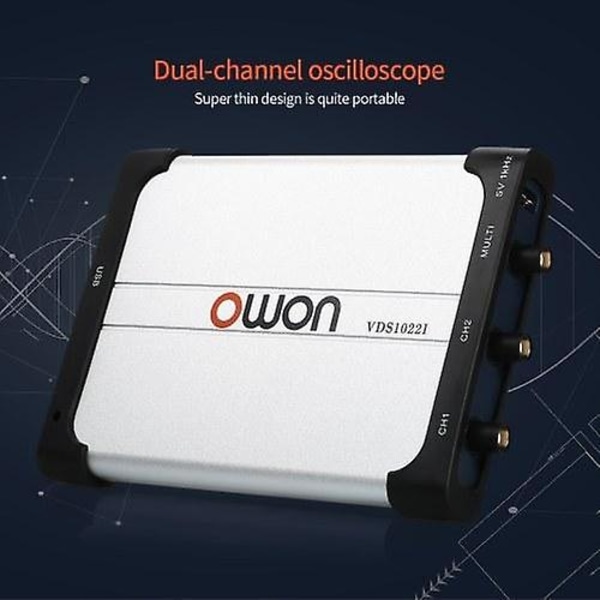

Dubbelkanals oscilloskop, supertunn design är ganska bärbar.
25MHz bandbredd, 100MS/s samplingshastighet i realtid.
Maximalt 5K lagringsdjup.
Vänligt man-maskin-gränssnitt, FFT eller XY, och vågform 2 vyer på samma skärm som visas.
Flera triggerlägen: kant, video, lutning, pulsbredd, alternativ.
USB isolering PC digital lagring oscilloskop.
Specifikationer:
Material: Aluminiumlegering + koppar + tenn + PC
Funktioner och specifikationer för VDS1022I
Bandbredd
25 MHz
Samplingshastighet
100 MS/s
Stigtid
≤14ns
Horisontell skala (S/div)
5ns/div - 100s/div, steg by1-2-5
Samplingsläge
Sample, Peak detect, Average
Kanal

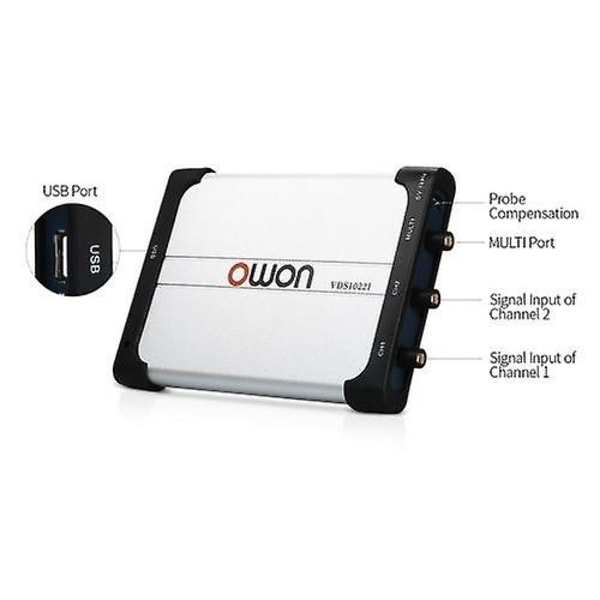

2+1 (MULTI port)
Max. Rekordlängd
5k
Ingångskoppling
DC, AC, Jord
Ingångsimpedans
1MΩ±2%, parallellt med 15pF±5pF
Max. Inspänning
400V (DC+AC-topp)
DC Gain Noggrannhet
±3 %
Vertikal känslighet
5mV/div - 5V/div
Triggertyp
Kant, video, lutning, puls, alternativ
Triggerläge
Auto, Normal, Singel
Linje-/fältfrekvens (video)
Stöd standard NTSC, PAL och SECAM sändningssystem
Automatisk mätning
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A to B, +Width, -Width, +Duty, -Duty
Waveform Math
+, -, ×, ÷, FFT
Kommunikationsgränssnitt
USB 2.0 full hastighet
Power
5,0V/500mA Power ＜ 2,5W

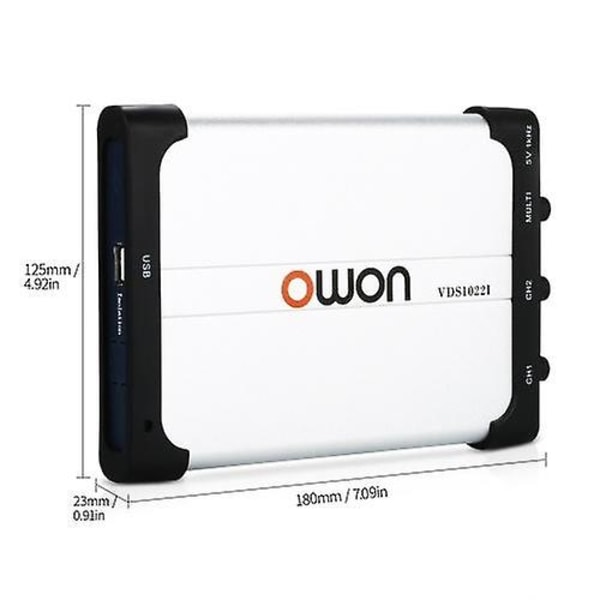

Artikelstorlek
180 * 125 * 23 mm / 7,09 * 4,92 * 0,91 tum
Nettovikt
501 g / 17,67 oz
Paket vikt
712 g / 25,13 oz
Paketstorlek
24,7 * 15,2 * 7,3 cm / 9,72 * 5,98 * 2,87 tum
Paketlista:
1 * Oscilloskop
2 * Sond
1 * USB -kabel
1 * CD
1 * Tillbehörspaket
1 * Manual (engelska)
