Beskrivning
Beskrivning:

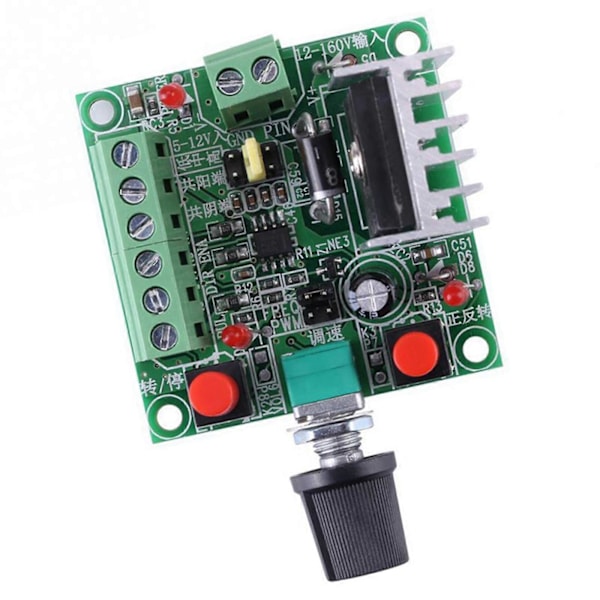

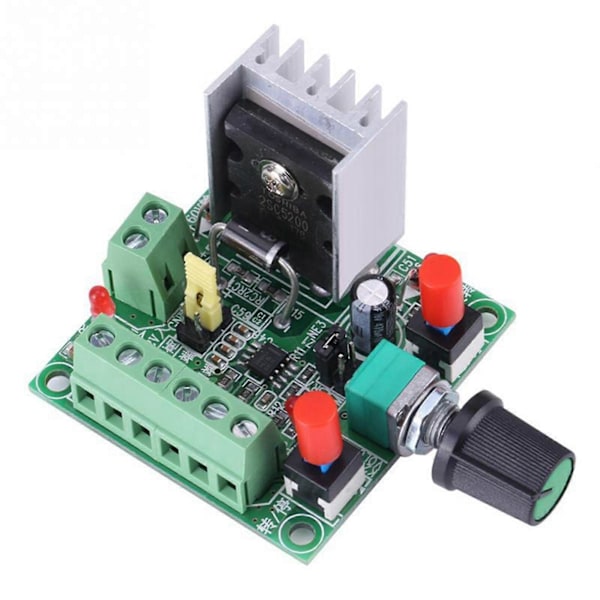

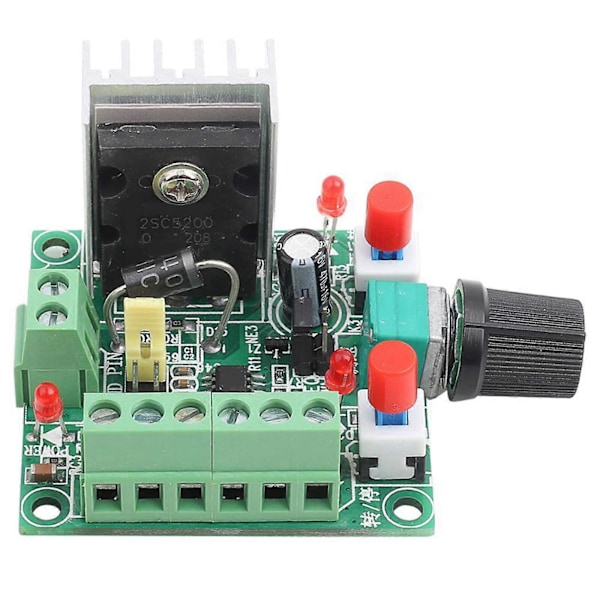

Denna modul levereras som en stegmotordrivsignal. För att styra stegmotorn måste du också ha drivningen för att använda den.
Styrenheten har totalt tre typer av frekvenssignaler, hög, medium och låg, som kan användas för att välja bygel.
Mätning av frekvens kan ske med PUL och gemensam katodterminal (GND) två.
PUL + och PUL- pulserad positiv och negativ; EN + och EN- är för att aktivera de positiva och negativa terminalerna; DIR + och DIR- är de positiva och negativa riktningarna. Dessa sex linjer är anslutna för att driva motsvarande puls, riktning, så sex möjliga.
Motorns framåt- och bakåtrörelse kan styras genom att trycka på knappen. Motorns hastighet kan styras genom att justera potentiometerns frekvens.
Specifikation:
Material: Metall+Plast
Strömförsörjning: 15-160VDC eller 5-12VDC. Om du använder 5-12VDC ström, anslut den positiva änden till DC 5-12V Input, den negativa änden till Common Cathode End.
Frekvens: Hög: 5.8KHZ-127KHZ, Mellan: 590HZ-15.8KHZ, Låg: 82HZ-2.3KHZ
Storlekstabell:
73x51x37mm/2.87x2.01x1.46tum
Paketet innehåller:
1x PWM Pulssignalgenerator
Notera:
1. Vänligen tillåt ett litet fel på grund av manuell mätning.
2. På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg.
3. Önskar dig en underbar online-shopping!
