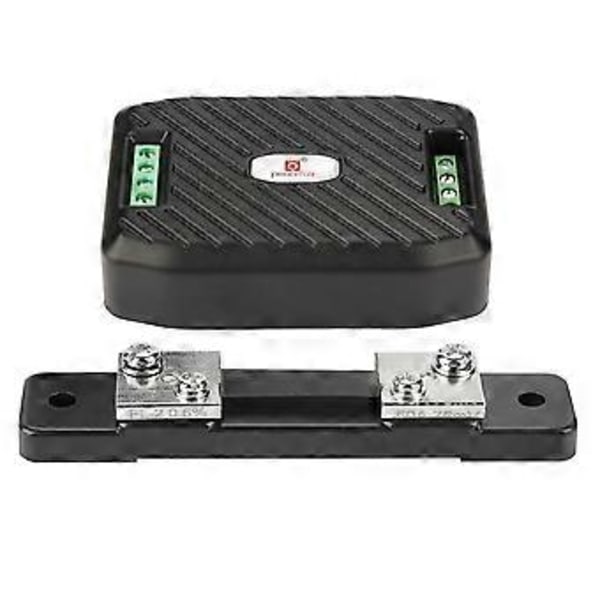

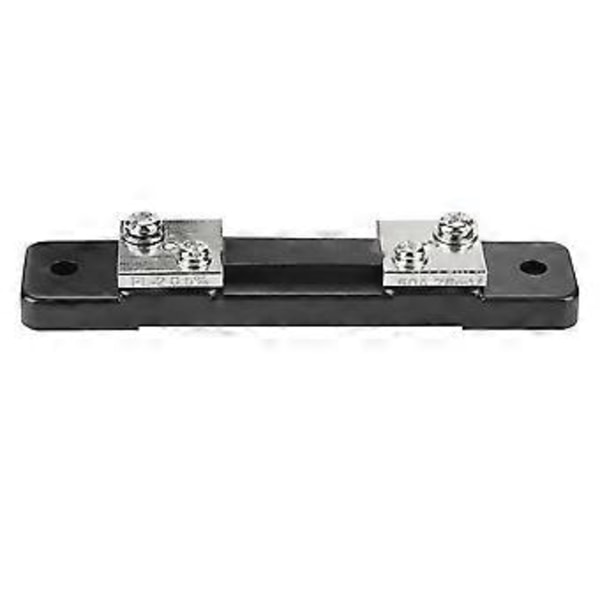

Funktioner: Det aktuella mätområdet är 50A, 100A, 200A, 300A beroende på den externa shuntens specifikation. Det finns 10 olika kit att välja mellan, tillräckligt för att möta dina olika behov. Fysiska lagret använder UART till RS485 kommunikationsgränssnitt, baudhastigheten är 9600, 8 databitar, 2 stoppbitar, ingen paritet. Applikationslagret använder ModbusRTU-protokollet för att kommunicera, det stöder endast funktionskoder som 0x03, 0x04, 0x06, 0x41, 0x42, etc. Specifikation: Märke: PEACEFAIR Modell: PZEM-017 Upplösning: 0.01V Mätnoggrannhet: 1% Ström: Mätområde: 0.02-300A (Kan matchas med 50A, 100A, 200A, 300A fyra typer av shunt) Upplösning: 0.01A Mätnoggrannhet: 1% Effekt: Mätområde: 0.2-90kW Upplösning: 0.1W Mätnoggrannhet: 1% Energiförbrukning: Mätområde: 0-9999kWh Upplösning: 1Wh Mätnoggrannhet: 1% Återställ Energi: Använd programvara för att återställa Kommunikationsgränssnitt: RS485 Gränssnitt Arbetstemperatur: -20~60 Produktstorlek: Ca. 9*6*2.3cm/3.5*2.4*0.9tum Vikt: Ca. 77g~287g / 2.7oz~10.1oz Registeradress Beskrivning Upplösning 0x0000 Spänningsvärde 1LSB motsvarar 0.01V 0x0001 Strömvärde 1LSB motsvarar 0.01A 0x0002 Effektvärde låga 16 bitar 1LSB motsvarar 0.1W 0x0003 Effektvärde höga 16 bitar 0x0004 Energivärde låga 16 bitar 1LSB motsvarar 1Wh 0x0005 Energivärde höga 16 bitar 0x0006 Högspänningslarmstatus 0xFFFF är larm, 0x0000 är inte larm 0x0007 Lågspänningslarmstatus 0xFFFF är larm, 0x0000 är inte larm Registeradress Beskrivning Upplösning 0x0000 Högspänningslarmtröskel (5~350V), standard är 7V 1LSB motsvarar 0.01V 0x0002 Modbus-RTU adress Området är 0x0001~0x00F7 0x0003 Det aktuella området 0x0000: 100A 0x0001: 50A 0x0002: 200A 0x0003: 300A Valfritt Kit #1 1 x DC Förbrukningsmätare #2 1 x DC Förbrukningsmätare 1 x RS485 till USB Kabel #3 1 x DC Förbrukningsmätare 1 x 50A Shunt #4 1 x DC Förbrukningsmätare 1 x 100A Shunt #5 1 x DC Förbrukningsmätare 1 x 200A Shunt #6 1 x DC Förbrukningsmätare 1 x 300A Shunt #7 1 x DC Förbrukningsmätare 1 x RS485 till USB Kabel 1 x 50A Shunt #8 1 x DC Förbrukningsmätare 1 x RS485 till USB Kabel 1 x 100A Shunt #9 1 x DC Förbrukningsmätare 1 x RS485 till USB Kabel 1 x 200A Shunt #10 1 x DC Förbrukningsmätare 1 x RS485 till USB Kabel 1 x 300A Shunt Obs: RS485 gränssnittet är passiv utgång, behöver extern anslutning 5V strömförsörjning och den externa strömförsörjningen bör vara 100mA. Använd INTE USB-porten som medföljer din PC som en oberoende strömförsörjning, annars kan det skada din PC.
