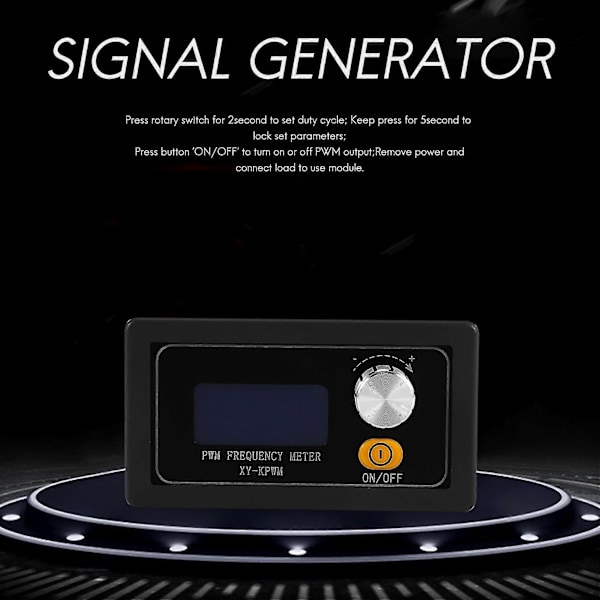

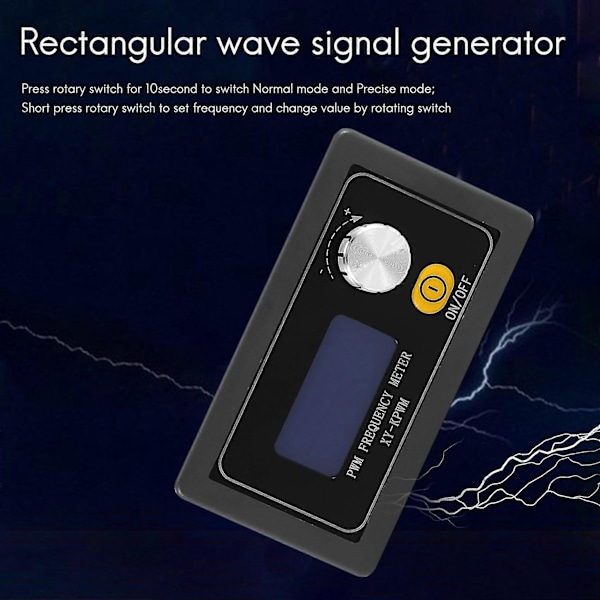

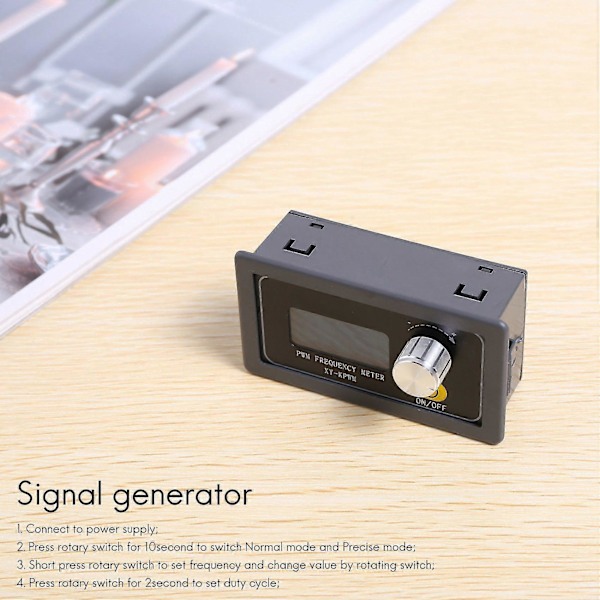

Användningssteg:1.Anslut till strömförsörjning;2.Tryck på vridomkopplaren i 10 sekunder för att växla mellan Normalt läge och Precisionsläge;3.Kort tryck på vridomkopplaren för att ställa in frekvens och ändra värde genom att vrida på omkopplaren;4.Tryck på vridomkopplaren i 2 sekunder för att ställa in duty cycle;

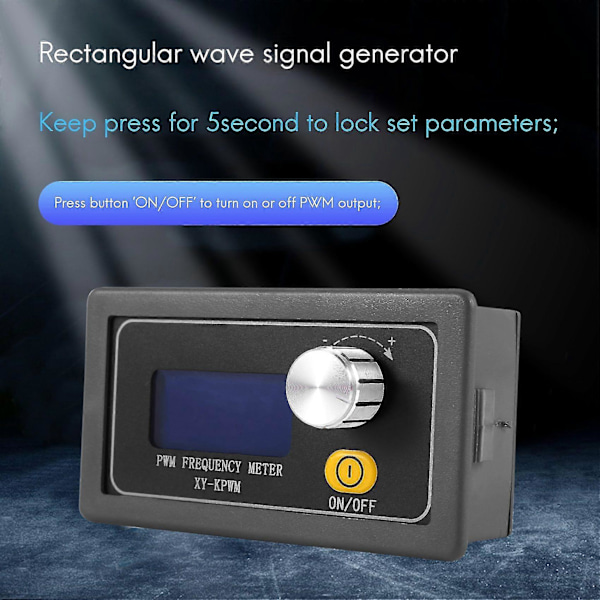

5.Håll intryckt i 5 sekunder för att låsa inställda parametrar;
6.Testa;
7.Tryck på knappen 'ON/OFF' för att slå på eller av PWM-utgång;
8.Ta bort strömmen och anslut lasten för att använda modulen.
XY-KPWM signalgenerator är en enhet som tillhandahåller elektriska signaler vid en mängd olika frekvenser, fyrkantsvåg och utgångsnivåer. Den används som en signalkälla eller excitationskälla för testning. Används ofta i produktionspraktik och teknik.
1.Med yttre hölje
2.LCD högupplöst display
3.Stöd för UART
4.Stöd för frekvensjustering
5.Stöd för justering av duty cycle
6.Högprecisionsdetektering
7.Stöd för strömavbrottsminnesfunktion
8.1-kanals PWM-utgång
9.Dubbelt arbetsläge
10.Vredet stöder låsfunktion för att undvika felaktig användning
11.Stöd för aktivering av utgång
Parametrar:
1.Produktnamn: XY-KPWM PWM Signalgenerator;
2.Modell: XY-KPWM;
3.Arbetsspänning: DC 3.3V-30V;
4.Frekvensområde (Normalt läge): 1Hz~150KHz;
5.Frekvensområde (Precisionsläge): 1Hz~15KHz;
6.Frekvensnoggrannhet: 2%;
7.Duty cycle-noggrannhet: 1% i Normalt läge;
8.Duty cycle-noggrannhet: 0.1% i Precisionsläge;
9.Duty cycle-område: 0.00%-100%;
10.Utgångsström: Cirka 5-30mA;
11.Utgångsamplitud: Samma som ingångsspänning;
12.Arbetstemperatur: -40 Celsius~85 Celsius
13.Arbetsfuktighet: 0%~95%RH;
Applikation:
1.Fyrkantsvågssignalgenerator, genererar fyrkantsvågssignal för experimentell utveckling;
2.Används för att generera en fyrkantsvågssignal som styr motordrivrutinen;
3.Generera justerbara pulser för användning av MCU;
4.Dimmer;
5.Varvtalsregulator;
färg: svart
Material: plast
storlek: 71*39mm
Paketets innehåll:
1*Signalgenerator
Endast ovanstående paketinnehåll, andra produkter ingår inte.
