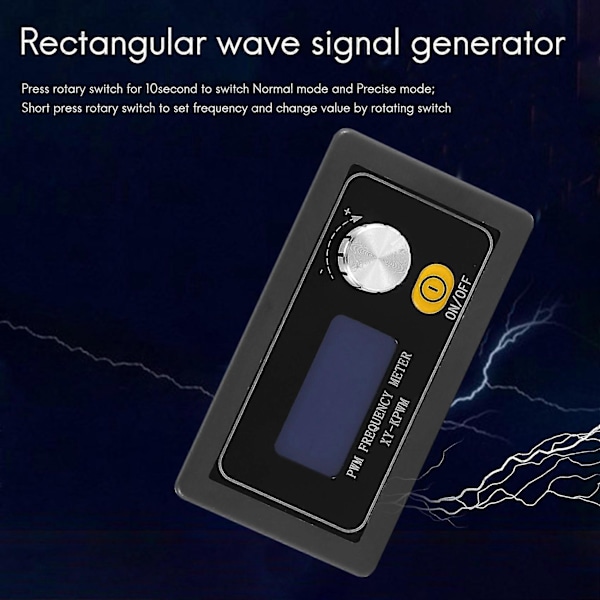

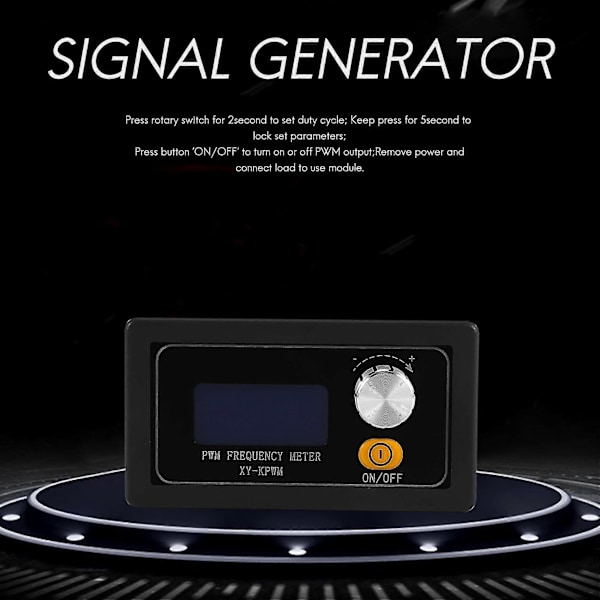

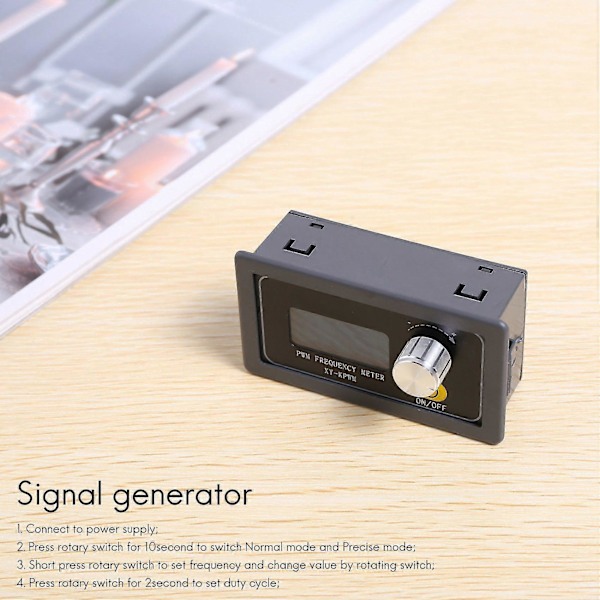

Användningssteg:1.Anslut till strömförsörjningen;2.Tryck på knappen i 10 sekunder för att växla mellan Normalt läge och Precisionsläge;3.Kort tryckning på knappen för att ställa in frekvensen och ändra värdet genom att vrida på knappen;4.Tryck på knappen i 2 sekunder för att ställa in duty cycle;

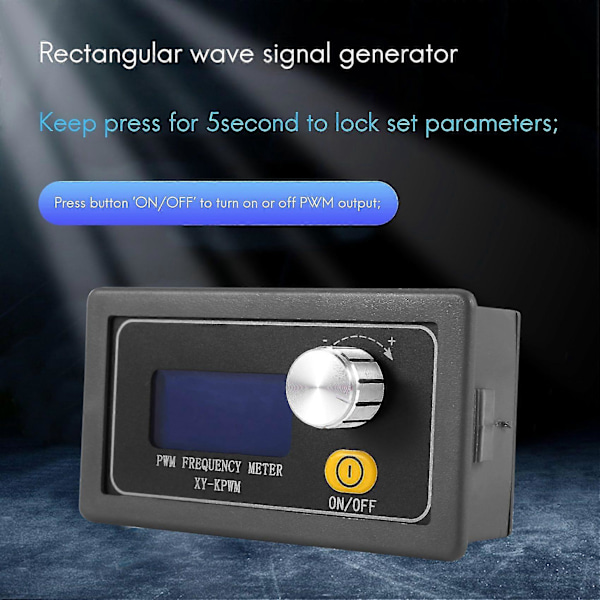

5.Håll intryckt i 5 sekunder för att låsa inställda parametrar;

6.Testa;7.Tryck på knappen 'ON/OFF' för att slå på eller stänga av PWM-utgången;

8.Ta bort strömmen och anslut lasten för att använda modulen.

XY-KPWM signalgenerator är en enhet som tillhandahåller elektriska signaler vid olika frekvenser, fyrkantsvåg och utgångsnivåer. Den används som en signalkälla eller excitationskälla för testning. Används ofta i produktionspraktik och teknik.

1.Med yttre hölje

2.LCD högupplöst display

3.Stöd för UART

4.Stöd för frekvensjustering

5.Stöd för duty cycle-justering

6.Högprecisionsdetektering

7.Stöd för minnesfunktion vid strömavbrott

8.1-kanals PWM-utgång

9.Dubbla arbetslägen

10.Vredet stöder låsfunktion för att undvika felaktig användning

11.Stöd för aktivering av utgång

Parametrar:

1.Produktnamn: XY-KPWM PWM Signalgenerator;

2.Modell: XY-KPWM;

3.Arbetsspänning: DC 3.3V-30V;

4.Frekvensområde (Normalt läge): 1Hz~150KHz;

5.Frekvensområde (Precisionsläge): 1Hz~15KHz;

6.Frekvensnoggrannhet: 2%;

7.Duty cycle-noggrannhet: 1% i Normalt läge;

8.Duty cycle-noggrannhet: 0.1% i Precisionsläge;

9.Duty cycle-område: 0.00%-100%;

10.Utgångsström: Cirka 5-30mA;

11.Utgångsamplitud: Samma som ingångsspänningen;

12.Arbetstemperatur: -40 Celsius~85 Celsius

13.Arbetsfuktighet: 0%~95%RH;

Användning:

1.Fyrkantsvågssignalgenerator, genererar fyrkantsvågssignal för experimentell utveckling;

2.Används för att generera en fyrkantsvågssignal som styr motordrivrutinen;

3.Generera justerbara pulser för användning av MCU;

4.Dimmer;

5.Varvtalsregulator;

färg: svart

Material: plast

storlek: 71*39mm

Paketets innehåll:

1*Signalgenerator

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
