Artikeltyp: Felsökningskort
Material: PCB
Färg: Gul
Instruktioner för skrivbordsfyra-i-ett-diagnostiskt kort:
I. Känn till LPC-gränssnittet för olika märken av moderkort och gränssnittets 1:a stiftriktning. Gränssnittsbilden kan ses i beskrivningen av det köpta skrivbordsfyra-i-ett-diagnostiska kortet eller gränssnittsbilden nedan. (Figur 1 och 2)
2. Fyra-i-ett-diagnostiska kortet för skrivbordet är riktat mot den 1:a stiftet på moderkortets LPC-gränssnitt, som visas i figuren:
Introduktion av skrivbordsfyra-i-ett-diagnostiskt kort LPC-gränssnitt, för att korrekt placera skrivbordsfyra-i-ett-diagnostiskt kort i moderkortet, skrivbordsfyra-i-ett-diagnostiskt kort LPC-gränssnitt och moderkort LPC-gränssnitt har två startpunkter, den triangulära indikerar stift 1 (Figur 3 och 4)
3. Observera att skrivbordsfyra-i-ett-diagnostiskt kortgränssnitt och moderkortets LPC-gränssnitt är felaktiga. Den kan användas. Skrivbordsfyra-i-ett-diagnostiska kortet kan pekas på den 1:a stiftet på moderkortets LPC-gränssnitt. Moderkortets LPC-gränssnitt har fler eller färre stift. Lämna honom ifred.
4. Många kunder har frågor om att förstå moderkortets kodkörningsgränssnitt. Varför stöder PCI-E inte alla märken av moderkort? Om vi antar att PCI-E kan stödja alla märken av moderkort, då finns det inget behov av LPC för att köra koden. Moderkortets LPC-gränssnitt används för att köra koden, så kunder behöver inte söka och hitta om det finns ett universellt PCI-E-kort. Skrivbordsfyra i 1 Det diagnostiska kortet är redan bättre, var säker. PCI-E-kortplatsens kodkörning är en lösning för Gigabyte. Bara för Gigabyte-moderkort har BIOS-koden skickats till PCI-E-kortplatsen. Andra märken skickar BIOS-koden till LPC-rubriken, och vissa skickar den till PCI-kortplatsen. För Gigabyte-moderkortets kodkörningsgränssnitt har PCI och PCI-E. Några använder LPC. Vissa PCI kan köra kod, då kommer PCI-E inte att köra kod. Omvänt, om det inte finns någon PCI-kortplats, kommer PCI-E att köra kod. Andra märken använder PCI- och LPC-gränssnitt för att köra koder. Vissa PCI kan köra koder, så LPC kommer inte att köra koder. Omvänt, om det inte finns någon PCI-kortplats, kommer LPC att köra koder. Varje moderkort har ett gränssnitt som kan köra koder, och gränssnitt som har BIOS-koder kan köra koder. Gränssnitt som inte har en BIOS-kod kan definitivt inte köra koder. Kort sagt, varje moderkort har ett gränssnitt som kan köra koder.
5. Visa 00, byt ut gränssnittstestet, byt ut LPC utan PCI-kortplats, PCI-E kör inte koden för att ersätta PCI, varje moderkort har bara ett gränssnitt som kan köra koden, visa 00 användare byter gränssnittstest.

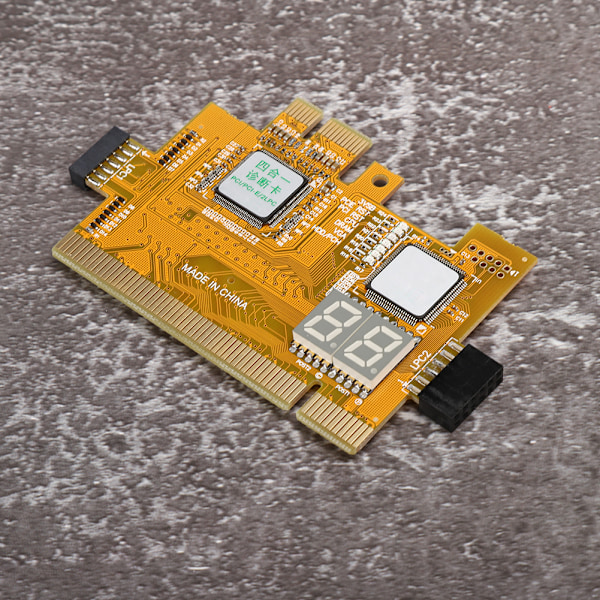

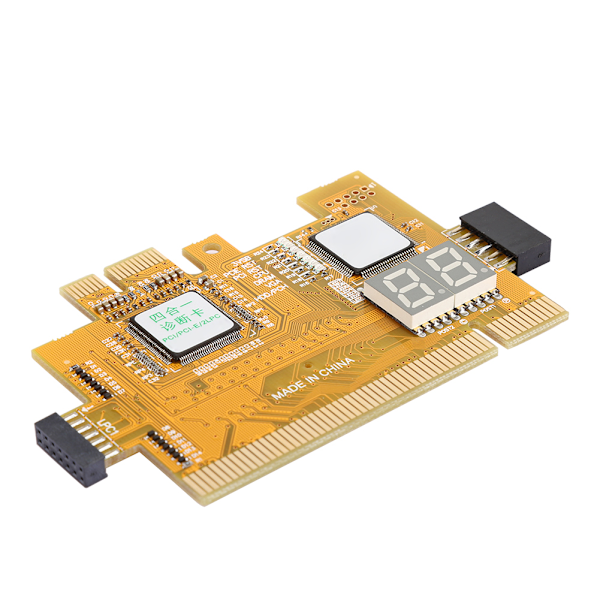

6. Skrivbordsfyra-i-ett-diagnostiskt kort Fullständig vy (Figur 5)
