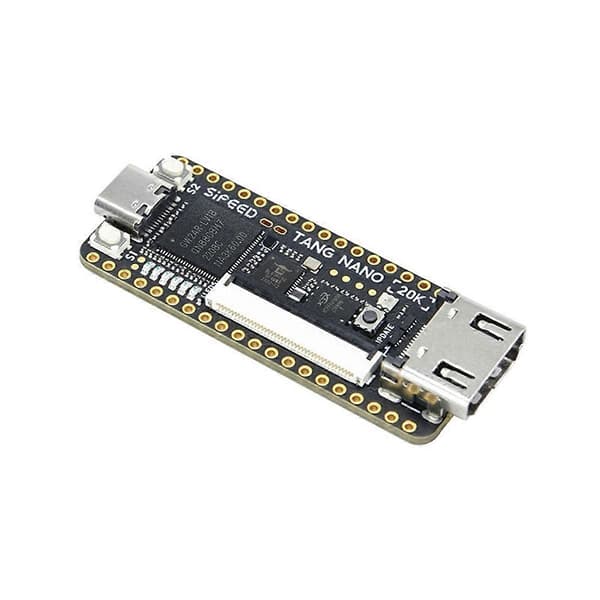

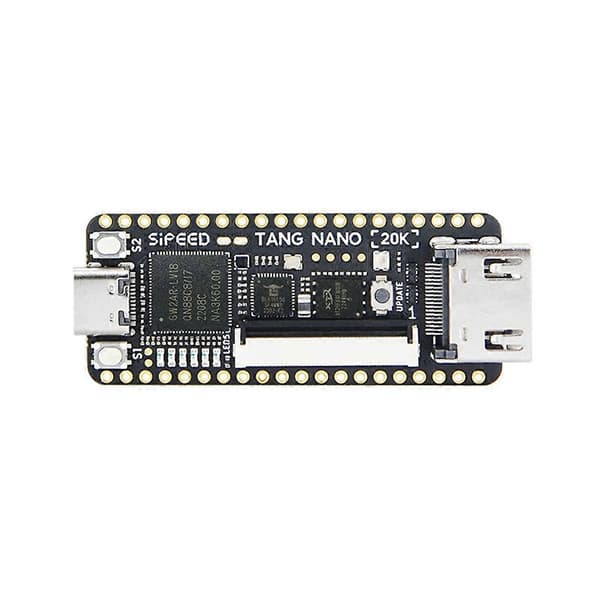

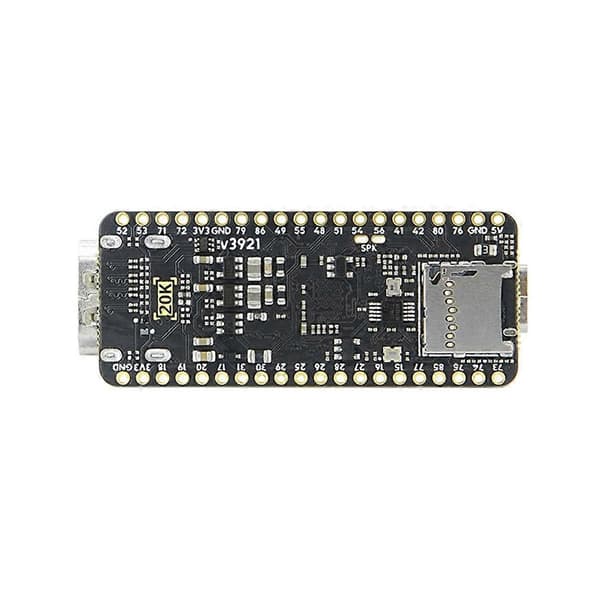

Beskrivning

Tang Nano 20K är ett kärnkort som använder GOWIN Semiconductor GW2AR-18 QN88. Chippet har 20736 logiska uppslagstabeller (LUT4) och 15552 register (FF). Det finns två PLL:er inuti och flera DSP-enheter. Stöder 18-bitars x 18-bitars multiplikation för att snabba upp sifferoperationer.

Det har inbyggt 64Mbits SDRAM med låg latens, vilket gör det lättare att köra NES-emulatorn och bättre lämpat för att köra soft-core Linux-system.

Det inbyggda BL616-chippet fungerar som FPGA JTAG-nedladdare och seriell port för kommunikation med FPGA:n.

Kortet använder en 27MHz kristalloscillator som standard för att multiplicera klockan som krävs för HDMI-kompatibel display, och är även utrustat med ett MS5351 klockgenereringschip för att generera en mängd olika klockor efter behov.

Det inbyggda nedladdningschippet har uppgraderats till ett USB2.0 HS-gränssnitt, med funktionerna höghastighets JTAG-nedladdning, seriell kommunikation, höghastighets SPI-mottagning och exakt klockkonfiguration.



färg: svart

Material: PCB+elektroniska komponenter

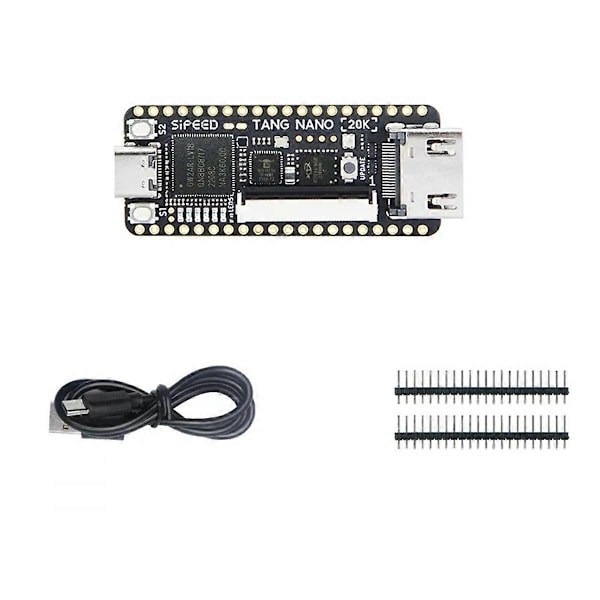

Paketets innehåll:

1 x Tang Nano 20K Kärnkort

1 x datakabel

2 x PIN



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
