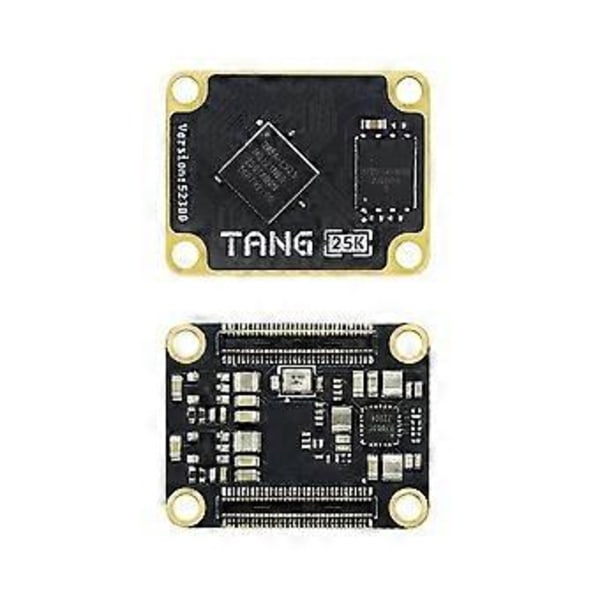

Tang Primer 25K är ett kärnkort med ett mycket litet format (23x18mm) designat baserat på GW5A-LV25MG121, och är utrustat med en 25K Dock-basplatta med full pin-utdragning (förutom MIPI höghastighetsstift). Tang Primer 25K kärnkort är ett kompakt och högintegrerat FPGA-kärnkort. Det integrerar Gaoyun GW5A-LV25MG121, 64Mbit SPI FLASH, DC-DC strömförsörjning och BTB-kontakt på en yta mindre än ett enkrona.
Kärnkortet leder ut 76 GPIO, 1 hårdvarubaserad 4-lane MIPI-linje och 3 strömutgångar för användare att använda. Användare behöver bara tillhandahålla en 5V strömförsörjning till kärnkortet och korrekt ställa in konfigurationsstiften för att enkelt använda Tang Primer 25K kärnkortet.

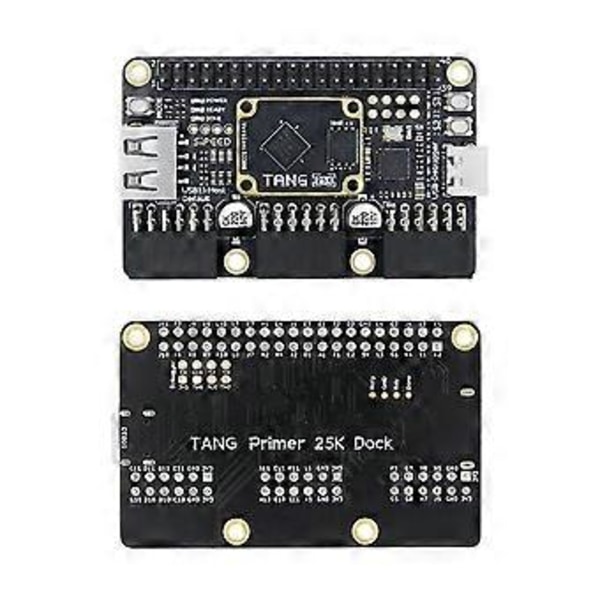

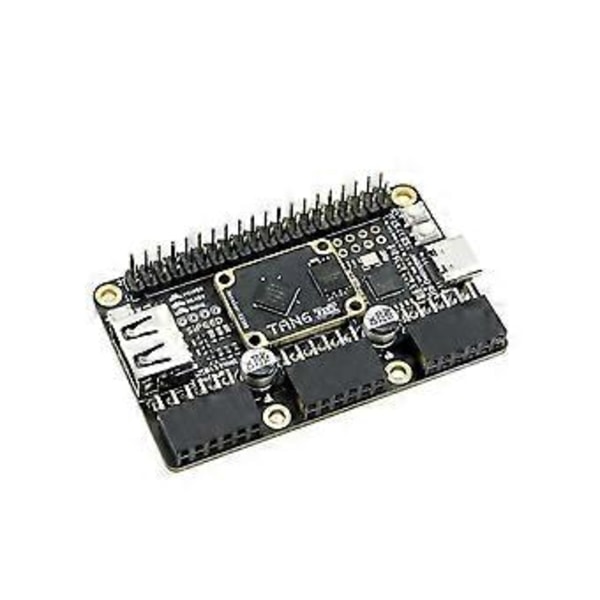

Tang Primer 25K Dock-basplatta är en modulär basplatta, utrustad med en lättanvänd USB-JTAG-felsökare, 3 PMOD-gränssnitt och 1 40P stiftlistgränssnitt. Användare kan använda PMOD-gränssnittet för att ansluta enkla moduler som moduler, handtagsmoduler och LED-moduler. Dessutom kan användare också använda 40P stiftlistgränssnittet för att ansluta SDRAM-moduler, dubbla kameramoduler och andra moduler med mer komplexa funktioner.
Jämfört med den vanliga FPGA-utvecklingsmiljön på marknaden är IDE-installationspaketet som krävs av Tang Primer 25K mindre än 200 MB i storlek; utrymmet som upptas efter installationen är nära 500 MB, vilket kraftigt sparar hårddiskutrymme.
IDE-användningsprocessen är extremt strömlinjeformad och nybörjare kommer inte att överväldigas av för många alternativ. Jämfört med andra IDE:er på marknaden som programmerar på fem minuter och integrerar på tio minuter, kan IDE:n som används av Tang Primer 25K ge en trevlig upplevelse av att programmera på fem minuter och integrera på bara tio sekunder.

Kit Modell: Tang Primer 25K Dock
Huvudchip: GW5A-LV25 (22nm)
LUT: 23040
BIock RAM: 1008kbit
: 27 x 36
PLLS: 6
Klockkälla: 50Mhz Aktiv kristalloscillator
SDRAM: Förläng 40Pin modul 512Mbit med 16bit bredd
Extern Flash: 64Mbit QSPI NOR
PMOD: 3
Pinout: 1x40P (38 GPIO)
Inbyggd felsökare: USB till JTAG & UART
På grund av olika partier kommer de tryckta orden på produkten att vara olika, vilket inte påverkar användningen.
Typ: C: Endast-Kamera
Färg: Svart
Material: PCB

Paketets innehåll:
1 * Kameramodul

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
