1. Produktintroduktion
USB MIDI HOST-box (hädanefter kallad produkt), kan användas för att ansluta MIDI-enheter med MIDI-femstiftsgränssnitt och MIDI-enheter med USB gränssnitt, denna produkt har ett standard MIDI-ingångsgränssnitt, MIDI-utgångsgränssnitt och fullhastighetsstandard USB MIDI HOST Interface, med 16 kanaler av standard MIDI, kan kommunicera alla vanliga MIDI-kommandon.
2. Produktparametrar
Modell: UMH-10
Storlek (L x B x H): 115*53*33mm
Vikt: 150g
USB -gränssnitt: Standard USB MIDI HOST-gränssnitt med full hastighet
MIDI-gränssnitt: Högpresterande FTP-behandling med en ingång och en utgång 16-kanals MIDI-gränssnitt
Power : Drivs av USB-B-gränssnitt, 5VDC
Indikatorlampa: Produktens power , USB arbetsindikator, MIDI-utgång/utgångsindikator
MIDI-kompatibilitet: Kompatibel med alla enheter med MIDI-standardgränssnitt
USB kompatibilitet: Kompatibel med alla MIDI-enheter med USB TO HOST

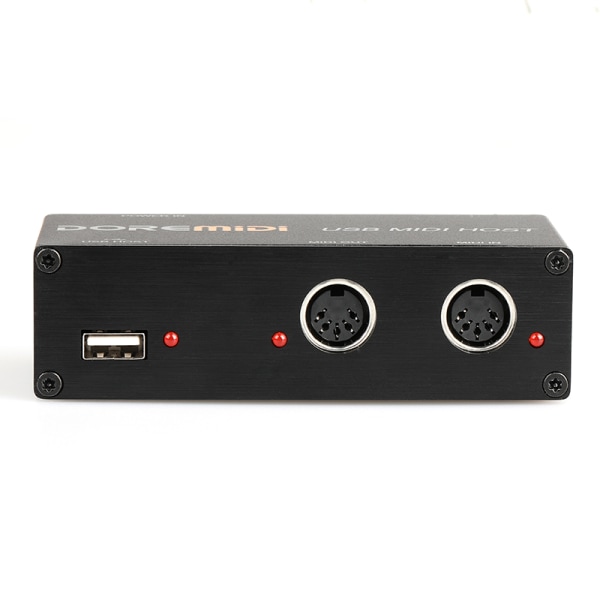

3. Produktgränssnitt

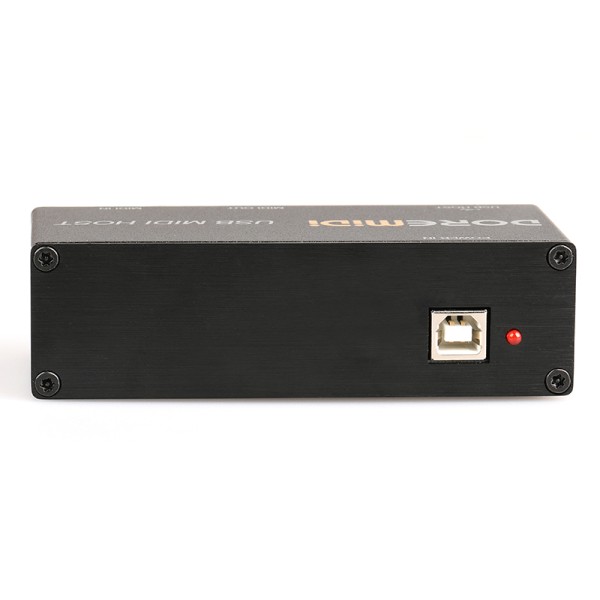

POWER IN: Produktens power , använd USB-B-kontakt för att förse produkten med power ,
matningsspänning 5V
USB HOST: USB -värdgränssnitt, anslut MIDI-enhet med USB TO HOST via USB-A-kontakt
MIDI OUT: MIDI-utgångsgränssnitt, med en standard femstifts MIDI-kabel, ansluten till ingången
MIDI-enhetens gränssnitt
MIDI IN: MIDI-ingångsgränssnitt, med en standard femstifts MIDI-kabel, ansluten till utgången
MIDI-enhetens gränssnitt
Indikeringslampa: Arbetsindikatorlampa med motsvarande gränssnitt
Obs: Power Drivs av USB-B-gränssnitt, 5VDC (ingår ej)
