1. Laddar batteriet automatiskt.2.

Likriktar- och bromskretsen i denna kontroller använder en integrerad modul, vilket är mer avancerat när det gäller värmeavledning och tillförlitlighet.3.

Har en helt förseglad och vattentät design, och skyddsgraden når över IP67.

Den kan användas normalt under lång tid även i vatten.Anmärkningar: Bekräfta att utspänningen från vindturbingeneratorn är med batteriets märkspänning.

Anslut ledningarna i följande ordning, anslut först batteriets positiva och negativa poler och anslut sedan fläktens trefasspänningsutgång.

Anslut batteriet och vindturbinen till kontrollern i enlighet med instruktionerna.

Omvänd polaritet eller felaktig position leder till onormal drift av systemet eller till och med fullständig skada på kontrollern.Kopplingsläge:1.

Anslut batteriets positiva och negativa poler till kontrollerns batteris positiva (röda) och negativa (svarta) terminaler.2.

Anslut respektive vindturbinens trefasutgångsspänning till kontrollerns fläkts trefasingång (grön linje).Parametrar:1.

Högsta ingångsspänning AC: AC35V2.

Utspänning: 12V / 24V3.

Batteriladdningens brytspänning: 14,5V 0,3V / 29V 0,3V4.

Högsta laddningsström: 15A (12V) högsta laddningsström: 10A (24V)5.

Vindgeneratorns hastighetsbegränsningsspänning 14,5V 0,3V, 29V 0,3V6.

Skyddsnivå: IP677.

Statisk strömförbrukning: 0,008A8.

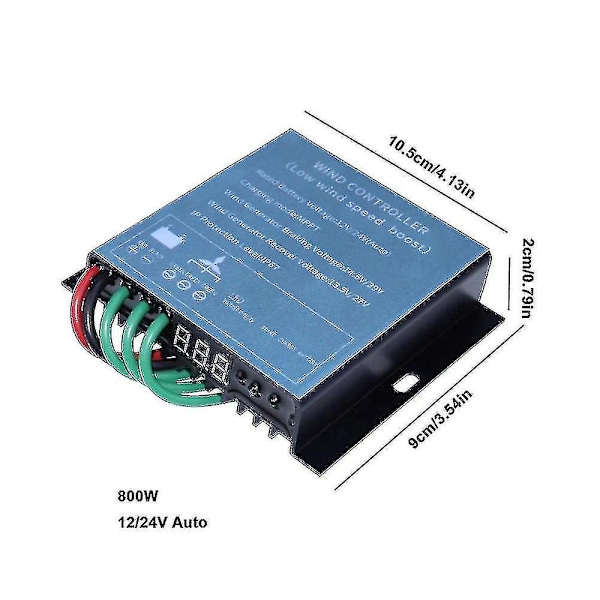

Bärande effekt: 800W9.

Högsta bärande vindhastighet: .1210.

Arbetstemperatur: -35 C - 65 C11.

Ingångskablage: tretrådssystem12.

Kontrollläge: 12V/24V kompatibel13.

Installation: bultad14.

Vänd inte de positiva och negativa polerna för att undvika att kontrollern bränns.Användning:Vindkontrollerfärg:BlåMaterial:aluminiumlegeringPaketets innehåll:1 x MPPT Vindgenerator KontrollerEndast ovanstående paketinnehåll, andra produkter ingår inte.Notera:

Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan.

Det tillåtna mätfelet är +/- 1-3 cm.
