1. Laddar batteriet automatiskt.

2. Likriktaren och bromskretsen i denna styrenhet använder ett integrerat modul, vilket är mer avancerat när det gäller värmeavledning och tillförlitlighet.

3. Använder en helt förseglad och vattentät design, och skyddsklass når över IP67. Den kan användas normalt under lång tid även i vatten.

Notera: Bekräfta att utspänningen från vindturbingeneratorn är inom batteriets nominella spänning. Anslut kablarna i följande ordning, anslut först batteriets plus- och minuspoler, och anslut sedan fläktens trefasiga spänningsutgång.

Anslut batteriet och vindturbinen till styrenheten enligt instruktionerna. Omvänd polaritet eller felaktig position kommer att leda till onormal drift av systemet eller till och med fullständig skada på styrenheten.

Kopplingsläge:

1. Anslut batteriets plus- och minuspoler till styrenhetens batteris plus (röd) och minus (svart) terminaler.

2. Anslut vindturbinens trefasiga utspänning till styrenhetens fläktens trefasiga ingång (grön linje) terminal.

Parametrar:

1. Maximal ingångs AC-spänning: AC35V

2. Utspänning: 12V / 24V

3. Batteriladdningsavstängningsspänning: 14.5V 0.3V / 29V 0.3V

4. Maximal laddningsström: 15A (12V) maximal laddningsström: 10A (24V)

5. Vindgeneratorns hastighetsbegränsningsspänning 14.5V 0.3V, 29V 0.3V

6. Skyddsklass: IP67

7. Statisk strömförbrukning: 0.008A

8. Bärkraft: 800W

9. Maximal bärande vindhastighet: .12

10. Arbetstemperatur: -35 C - 65 C

11. Ingångskabel: trefasigt system

12. Styrläge: 12V/24V kompatibel

13. Installation: bultad

14. Vänd inte plus- och minuspolerna för att undvika att bränna styrenheten.

Tillämpning: Vindstyrenhet

Färg: Blå

Material: aluminiumlegering

Paketinnehåll:

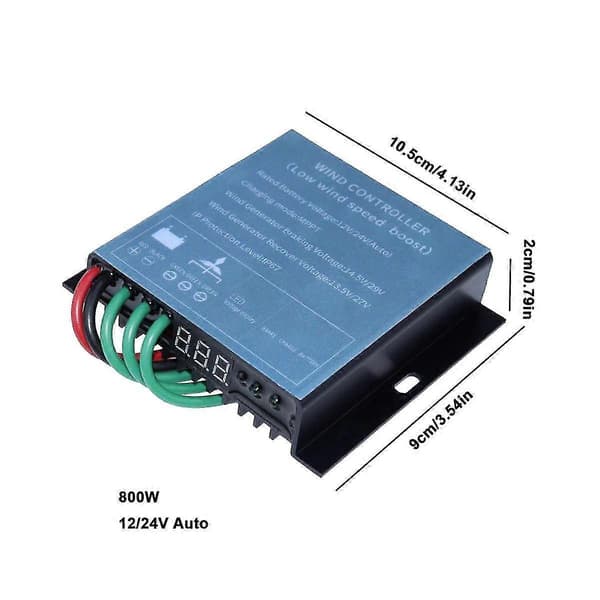

1 x MPPT Vindgeneratorstyrenhet

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Notera: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
