Sop8 Testklämma + Ch341a Lokal guld + 1,8v Omvandlingsuttag + Sop8 Till Dip8 Bränningsuttag Set

Bios-chipanslutning och chip-stiftdiagram: Eftersom bios-chipet på en surfplatta inte är direkt anslutbart som en stationär dator, måste du vara uppmärksam på stiftpositionen när du ansluter bios-chipet med SOP8-testklämman. Omvänd anslutning kommer att bränna chipet. Vinsten överväger förlusten. Stift 1 på det lokala bios-chipet är ett stift med en liten prick.

Generellt finns det en färgad linje på testklämmskabeln, som är den första linjen. Låt denna linje motsvara stift 1 på chipet. På detta sätt är det okej att bara kontrollera om testklämman och stift 1 på programmeraren motsvarar varandra, och det är garanterat att vara korrekt. När du ansluter testklämmskabeln till adapterkortet bör du också vara uppmärksam på om varje stift på adapterkortet är anslutet i enlighet med detta.

Blinka bios med programmeringsprogramvara: Efter att ha bekräftat att chipet är anslutet korrekt, anslut det till datorn. Öppna programmeringsprogramvaran, 1---Kontrollera om chipinformationen läses. 2---Radera, processen är långsam, dussintals sekunder. 3---Kontrollera tomt, bekräfta tomt kontroll. 4----Öppna och välj bin-filen. 5---Programmerar, cirka några minuter. 6---Verifiering, måste passera verifiering.

När ovanstående steg är slutförda kan du löda strömförsörjningen och slå på den för visning. När batteriet är ur ström kommer några rader med engelska bokstäver att visas, vilket också är framgångsrikt. Efter att ha laddat en stund kan datorn starta normalt och gå in i systemet normalt.



Beskrivning:

1. Modell: SOP8

2. Syfte: Programmering

Material: plast

Färg: Som visas

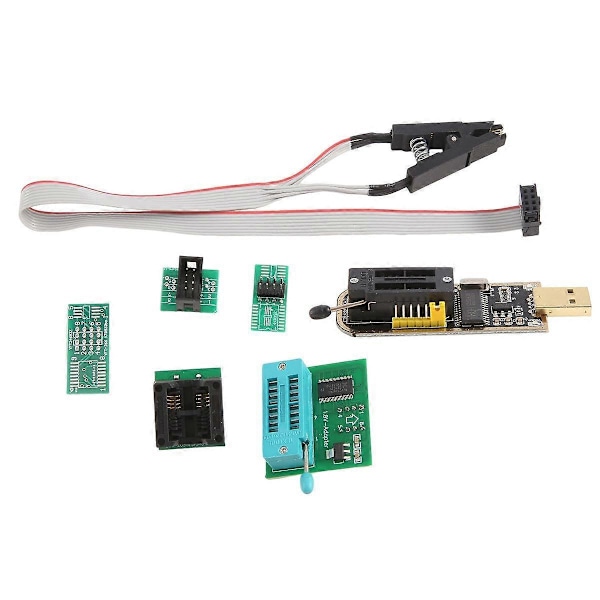

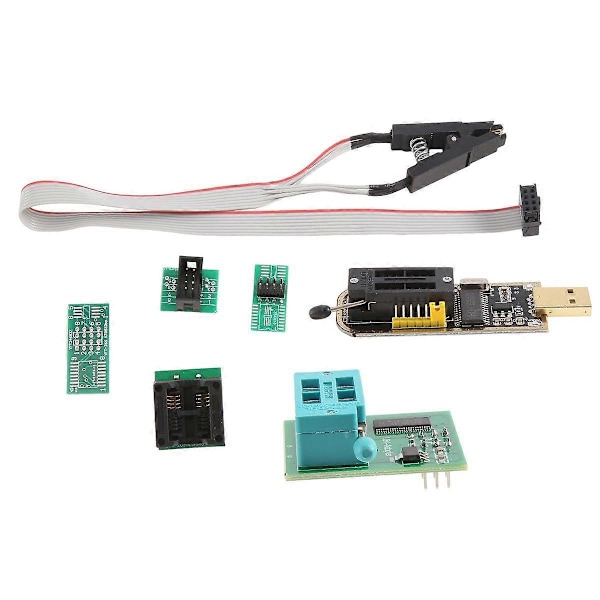

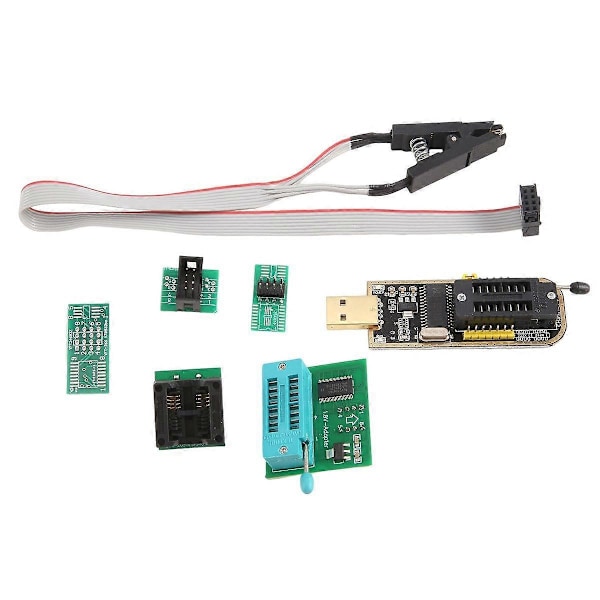

Paketinnehåll:

1 x SOP8 Testklämma

1 x CH341A Programmerare

1 x 1,8V Omvandlingsuttag

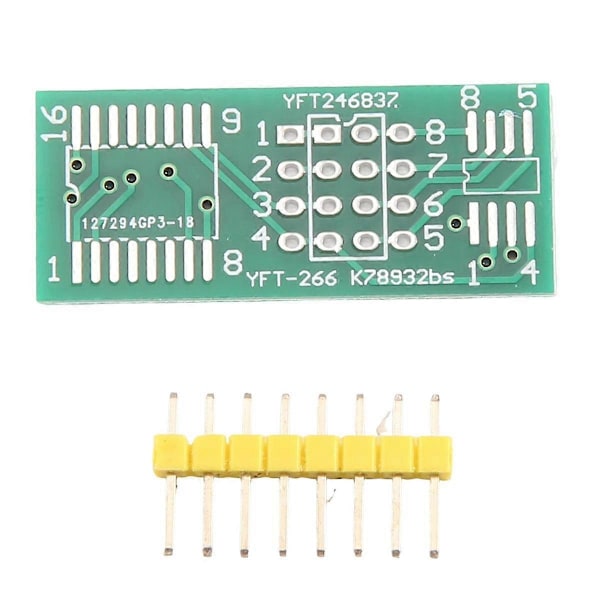

1 x SOP8 Till DIP8 Programmeringsuttag



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm._XJ
