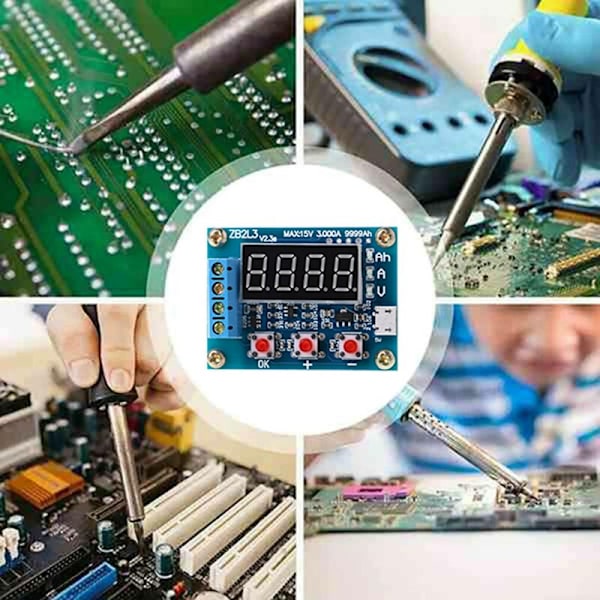

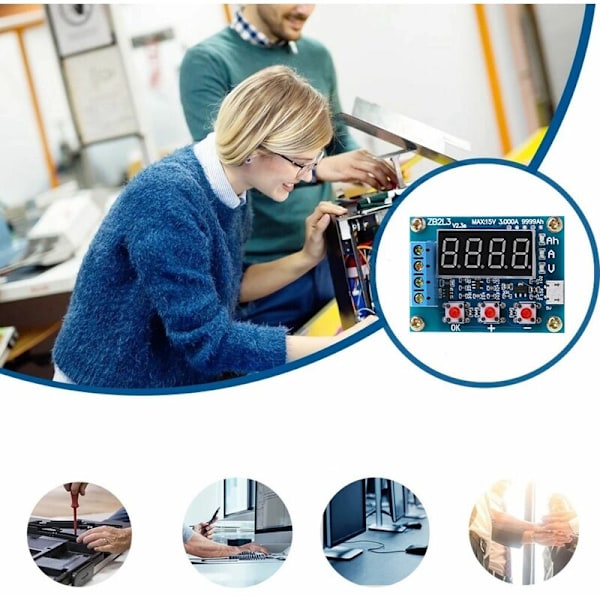

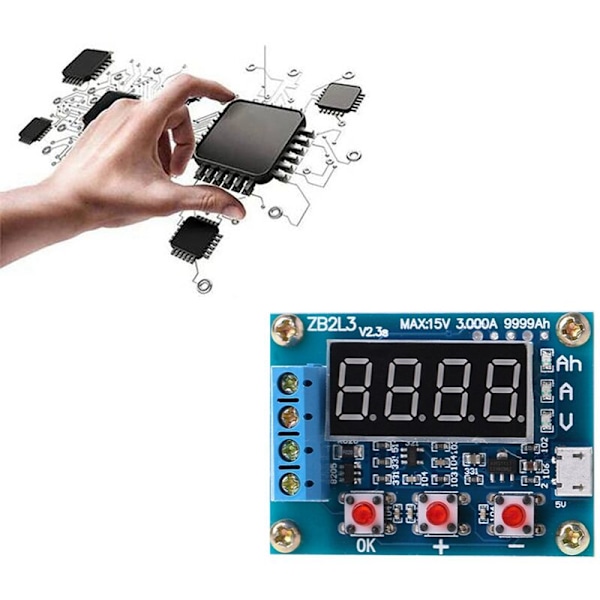

ZB2L3 batterikapacitetstest utladdningstyp 1,2-12V extern lastkapacitet batteri och andra 18650 tester. Verktyg, unik funktion, genom att styra laddningen och få realtidsintegrerade utladdningsresultat. Maximalt stöd 15V 3A urladdat av urladdningsspäänning och ström, urladdas inte. Maximal kapacitetsstatistik stödjer 9999Ah (9999000mAh). Identifierar automatiskt och utvecklar lämplig batteriavslutningsspäänning kan också justeras manuellt.
Spänningsförsörjning: DC4.5-6V (mikro-USB-kontakt). Driftsström: mindre än 70mA. Urladdningsspäänning: 1.00V-15.00V upplösning 0.01V. Avslutningsspäänningsintervall: 0.5-11.0V. Strömstöd: 3000A upplösning 0.001A. Maximal spänningsmätningsfel: 1% + 0.02V. Maximal strömmätningsfel: 1.5% + - 0.008A.
Felkoder och deras betydelser: Err1: Batterispänningen är högre än 15V. Err2: Batterispänningen är lägre än avslutningsspäningen. Err3: Batteriet har inte råd att ladda eller urladda för mycket motståndsledningsström. Err4: Överström (strömmen överstiger 3.1A)
Obs: Använd motståndsurladdningsprocessen, resistiv last kommer att värma upp allvarligt, var uppmärksam på säkerheten. Denna spänningskrets för att förbättra mätnoggrannheten, speciellt utformad DC-förspänning, när terminalen inte visar något, en liten spänning gör det inte. påverka den faktiska mätningen, om du kortsluter ingångsterminalerna (absolut 0V) kommer den att visa 0
Instruktioner: 1. Det första testet måste vara ett fulladdat batteri. 2. Anslut batteriet som ska testas positivt till positiv ingång, negativ ingång till negativ, kan inte vändas (med omvänd belastning kan skada kretsen)! Last ansluten till utgång positiv och negativ utgång, för att driva genom testarens mikro-USB-strömförsörjning (inte tillgänglig för USB-driven stationär dator eller bärbar dator), sedan batterispänning.

3. Direktstarttest behöver bara trycka på \"OK\"-knappen en gång, testaren kan automatiskt utveckla lämplig avslutningsspäänning batterifulladdningsspäänning och kommer att börja blinka tre gånger efter testning. Behöver utveckla artificiell avslutningsspäänning endast när batterispänningsvisningsstatus genom att trycka på \"+\" eller \"-\" knapparna för att ändra avslutningsspääningsvisningen som börjar med P, bakom representativ spänningsupplösning 0.1V, ställs in efter att ha tryckt på \"OK\" knappen starttest.
4. Efter starttest kommer testaren att kontrollera att laddningen av den elektroniska omkopplaren är påslagen, testdata visar att processen kommer att släppa kapacitet (Ah), ström urladdningsström (A) och batterispänning (V) mellan hjulet var. När batterispänningen når inställd avstängningsspäänning, styr lasten av testaren visningsdata kvar i kapacitet (Ah) och ovan och motsvarande indikator blinkar snabbt tillsammans, nu visar den faktiska batterikapaciteten urladdningskapaciteten, tryck ungefär på \"OK\" för att avsluta blinkningen möjliggör stabil visningsdata, tryck på \"OK\" knappen igen för att återgå till påslagen tillstånd, byt bara batteri test nästa avsnitt ......
Färdig storlek: 50mm x 37mm x 17mm (längd x bredd x höjd storlek maximal position, innehåller kopparfot höjd)
Färg: blå
Material: PCB

Paketinnehåll:
1 x Testaremodul

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
