100% helt ny och av hög kvalitet.
\n
\nFunktioner:

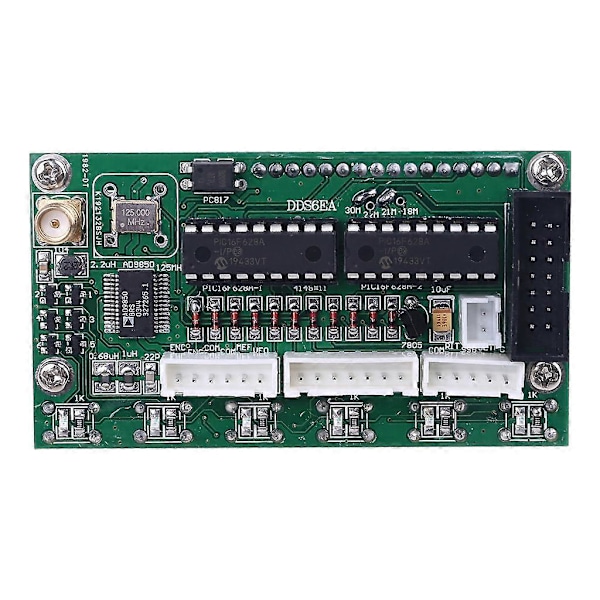

\nDetta är en 0~55MHz DDS-signalgenerator. Den är baserad på AD9850-chipet och är mycket enkel att använda.
\nStöder 0~55MHz kontinuerlig justering i 1Hz steg.
\nDenna generator har 78L05 spänningsreglering. Ingångsströmmen vid 200MA, ingångsspänningen 8-9V skulle vara den ideala spänningen.
\nIngångsspänning på 12V kan endast användas för kortvarig testning, annars kommer det att orsaka värme på kortet.
\n5p/6p ansluts till kodaren enligt bilden. 7p i mitten ansluts till den digitala matrisingången. 14p (8V GND) är 8V strömförsörjning från huvudkortet. Om den drivs av huvudkortet behöver DDS inte någon separat strömförsörjning.
\n1~6 motsvarar 6 frekvensband: (3.8,7,9,14,18 eller 21,27 eller 29)
\nISB, USB, CW är de tre valen för läge.
\nDT är signalen från huvudkortet.
\n
\nTangenter och anslutningsgränssnitt:
\nENC: kodarväxel
\nMEM: växel för minnesläge
\nVFO: Överför från VFO A till VFO B, eller från VFO B till VFO A.
\nSSB: Ändra arbetsläge: cirkulera från USB, LSB, AM, CW, och så vidare...
\nRIT: finjustering av mottagarfrekvensen
\nCAL: ställa in funktioner
\nKB-1 och KB-2 har gemensam delad stift, men är inte GND.
\n
\nHur man använder:
\nTryck på CAL, slå på strömmen, sedan går vi in i inställningsskärmen. Släpp/frigör CAL.
\nA: ENABLE 6XREFCLE: ställa in chipklockläge, justera frekvenskodningsinställningen. AD9851 ställs in på 6-gånger frekvens, AD9850 ställs in på 1-gånger frekvens. Tryck på CAL och släpp snabbt för att gå till nästa steg B.
\nB: DDS-SYSTEM-CLK: Chipets arbetsfrekvensinställning. Använd kodarväxeln för att justera värdet. Arbeta i enlighet med STEP-tangenten. AD9851 ställs in på oscillator 6-gånger kanal, AD9850 ställs in på den faktiska utgången från oscillatoren. Tryck på CAL och släpp snabbt för att gå till steg C.
\nC: MIN_RX_DDS_FREQ: Ställa in lägsta arbetsfrekvens. Använd kodarväxeln för att justera värdet och i enlighet med STEP-tangenten. Tryck på CAL och släpp snabbt för att gå till steg D.
\nD: MAX_RX_DDS_FREQ: Ställa in högsta arbetsfrekvens. Använd kodarväxeln för att justera värdet och i enlighet med STEP-tangenten. (Mindre än 60MHz skulle vara OK). Tryck på CAL och släpp snabbt för att gå till steg E.
\nE: SSB_OFFSET: Finjustering för SSB-arbetsläge. Använd kodarväxeln för att justera värdet och i enlighet med STEP-tangenten. Tryck på CAL och släpp snabbt för att gå till steg F.
\nF: CW_OFFSET: Finjustering för CW-arbetsläge. Använd kodarväxeln för att justera värdet och i enlighet med STEP-tangenten. Tryck på CAL och släpp snabbt för att gå till steg G.
\nG: OFFSET_FREQ: Inställning av offsetfrekvens. t.ex., ställa in på 9MHz eller 10.7MHz, använd kodarväxeln för att justera värdet och i enlighet med STEP-tangenten. Tryck på CAL och släpp snabbt för att gå till steg H.
\nH: MULTIPLIER: multipliceringsinställning för frekvens. Bör ställas in som 1, tryck på CAL och släpp snabbt för att gå till steg I:
\nI: Skärmen visar ordet "SAVE", sparar automatiskt ovanstående inställning och återgår till normalt arbete.
\n
\nSpecifikationer:

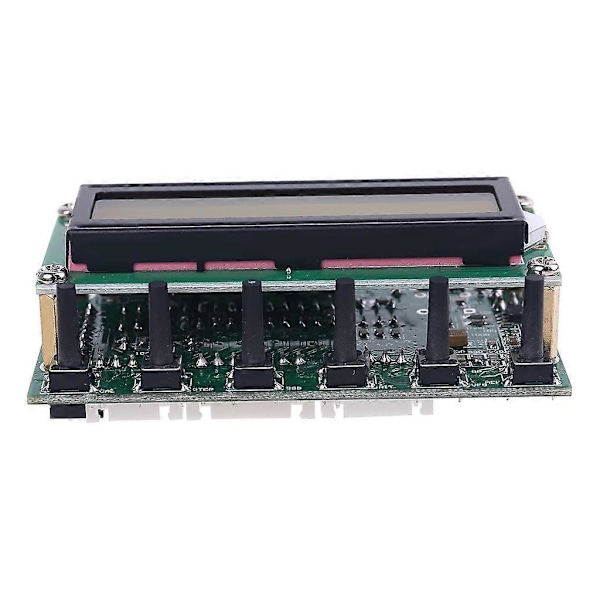

\nDisplay: 1602 LCD
\nIngångsspänning: DC 8V-9V
\nIngångsström: 200mA
\nFrekvensområde: 0-55MHz
\n6 band: 3.8,7,9,14,18 eller 21,27 eller 29
\nMaterial: Metall och plast
\nStorlek: ca. 82x45mm/3.23x1.77in
\nFärg: Som bilderna visar
\nAntal: 1 st
\n
\nObs:
\nIngen detaljhandelsförpackning.
\nTillåt 0-1cm fel på grund av manuell mätning. Se till att du inte har något emot det innan du lägger bud.
\nPå grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar den faktiska färgen på objektet. Tack!
\n
\nPaketinnehåll:
\n1 x DDS-signalgenerator digital modul (andra tillbehör demo på bilden ingår inte.)
