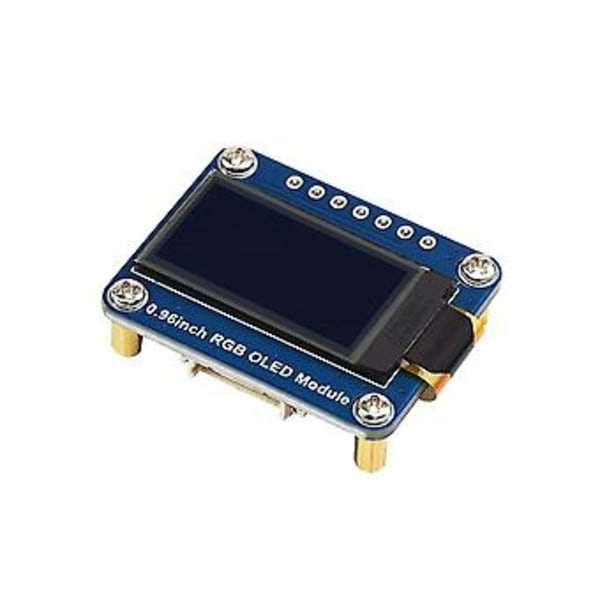

0. 96 tums OLED Display Modul, Inbäddad SSD1357 drivrutinschip, SPI Kommunikation
64x128 upplösning OLED display, 65K färger, tydlig och färgstark visningseffekt
SPI gränssnitt, minimerar antalet nödvändiga IO-stift

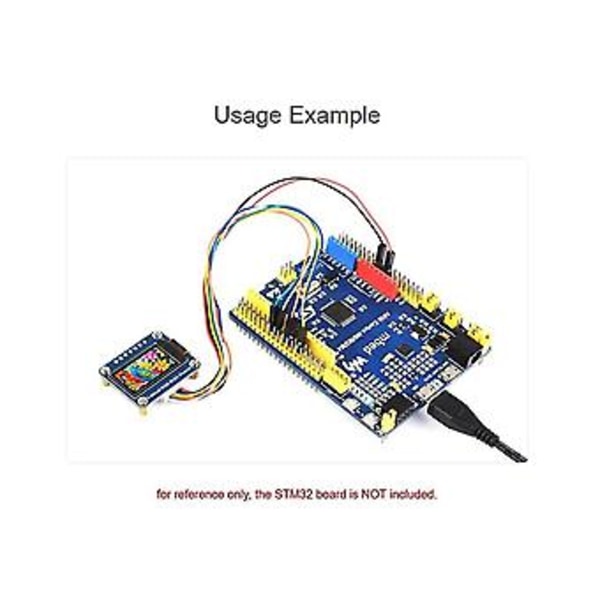

Levereras med online utvecklingsresurser (exempel för //STM32)
Driftspänning: 3.3V/5V (Vänligen observera att strömförsörjningsspänningen och logikspänningen är konsistenta, annars kommer den inte att fungera korrekt)
Stödjer gränssnitt: 4-tråds SPI, 3-tråds SPI
Controller: SSD1357
Upplösning: 64 (RGB) x 128
Displayfärg: 65K färg
Displaydimension: 10.8624 (B) x 21.736 (H)mm
Pixelstorlek: 0.0327 (B) x 0.146 (H)mm
Modulstorlek: ungefär 32.5 x 26.0mm

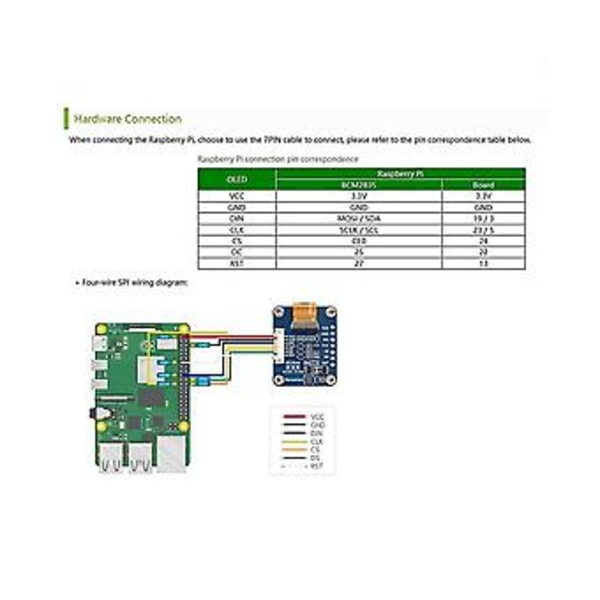

Kontrollgränssnitt:
VCC --Ström (3.3V / 5V ingång)
GND--Jord
DIN --SPI datainmatning
CLK --SPI klockingång
--Chipval, låg aktiv
DC --Data/ val (hög för data, låg för )
--Återställning, låg aktiv
OLED och dess controller:
Den inbyggda drivrutinen som används av denna OLED är SSD1357, vilket är en 128RGB * 128 Dot OLED/PLED controller med en 128*128*18bit SRAM som ett displaybuffertområde, som stöder två färgdjup på 262k och 65k. Och stöder 8bit 8080 parallell, 8bit 6800 parallell, 3wire-SPI och -SPI, och andra kommunikationsmetoder
Denna modul väljer -SPI och 3wire-SPI som kommunikationsmetod, vilket minskar modulens yta och sparar IO-resurser för controllern
Färg: blå
Material: Metall
Paketets innehåll:

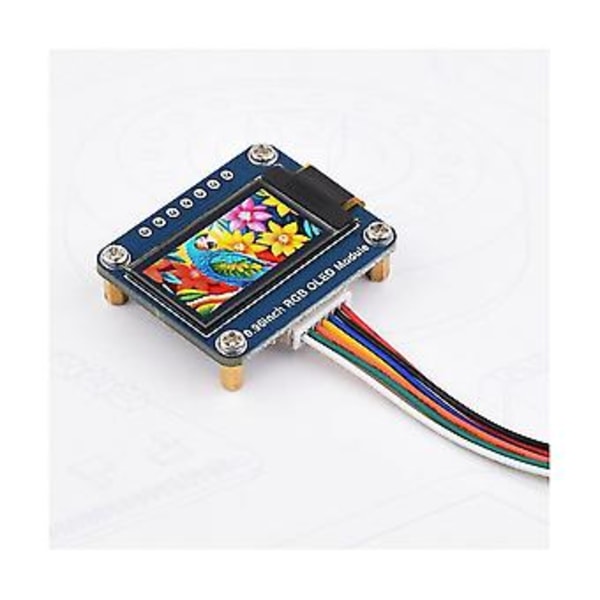

1x RGB OLED Modul
1x 7Pin Kabel
Endast ovanstående paketinnehåll, andra produkter ingår inte.
