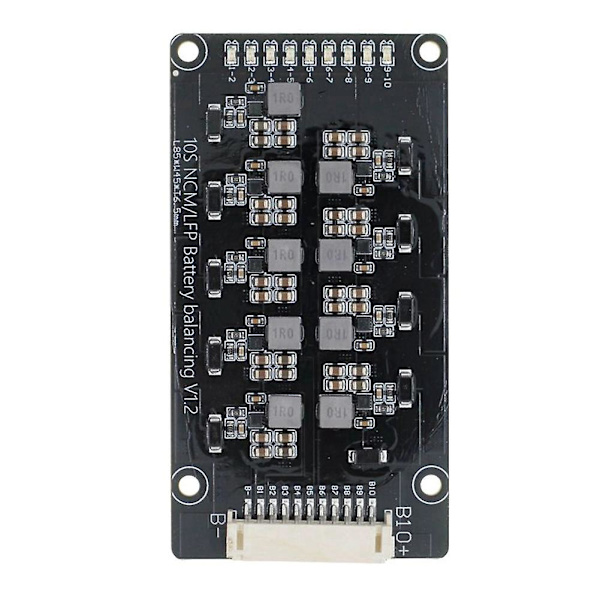

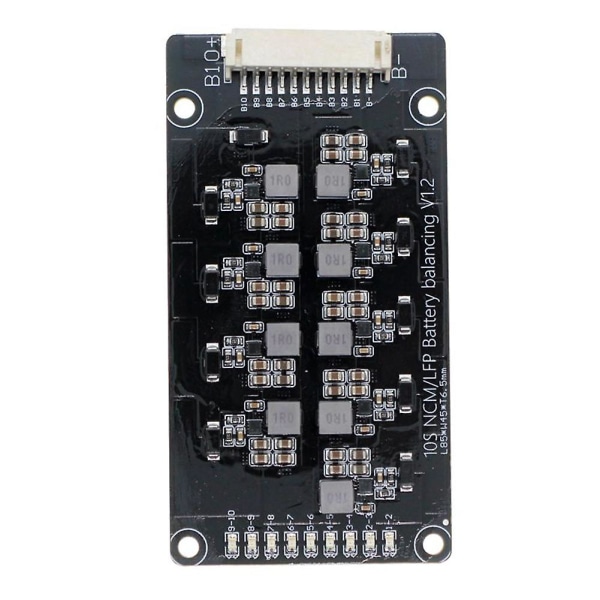

Induktivt balanskort för energiöverföring, högströms 1,2A energiöverföringsbatterispänningsbalanserare, balanserar avsevärt batterispänningen och batteripaketets totala effektivitet
Modulen är den intilliggande spänningsskillnadsutjämningen, den intilliggande batterispänningsskillnaden når mer än 0,1V, det interna chippet utlöser utjämningsarbetet, tills den intilliggande batterispänningsskillnaden är mindre än 0,03V och slutar fungera, när den används på batteriet pack, det finns intilliggande spänningsskillnadsutlösare vid laddning och urladdning Balanserat arbete, batteripaketets spänningsfel kommer också att dras tillbaka till ett perfekt värde, vilket minskar batteriets underhållskostnader.
När utjämningslampan lyser tänds utjämningsarbetet,
Utjämningslampan är släckt, utjämningskretsen är i viloläge,
Utjämningslampan blinkar, vilket indikerar att den har tappats eller att kretsen är felaktig.
Ledningsdefinition:
B-, minuspolen på batteripaketet (minuspolen på det första batteriet)
B1, den positiva polen på det första batteriet
, den positiva polen på det andra batteriet
B3, den positiva polen på det tredje batteriet
B4, pluspolen på det fjärde batteriet
B5, den positiva polen på det fjärde batteriet
B6, den positiva polen på det sjätte batteriet
B7, den positiva polen för det sjunde batteriet
B8, den positiva polen på det åttonde batteriet
B9, den positiva polen på det nionde batteriet
B10, batteriets positiva pol
teknisk parameter:
Arbetsspänningen är 2,0V-4,5V, det ternära järnlitiumbatteriet är vanligt, och LTO-litiumtitanatbatteriet är inte lämpligt.
Balansström:
Den intilliggande spänningsskillnaden är mer än 0,1V (strömmen är cirka 0,5-0,7A);
Den intilliggande spänningsskillnaden är mer än 0,2V (den maximala jämviktsströmmen är 1,2A);
Ju mindre spänningsskillnaden är, desto mindre utjämningsström.
Material: PCB
svart färg

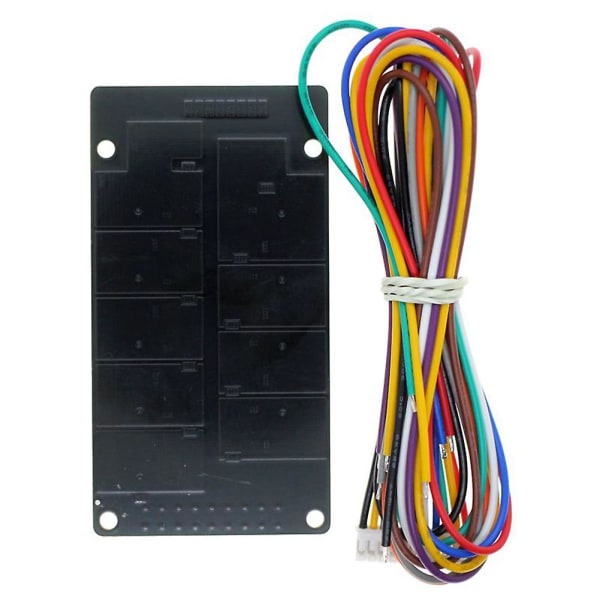

Paket innehåll:
1x Energiöverföringsplatta
1x terminalkabel (slumpmässig färg accepterar inte beteckning)
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika displayer kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
