Funktioner:
För mikrokontroller utan en analog-till-digital omvandlare eller när du
vill ha en ADC med högre precision, ger 16-bitars precision vid
860 prov/sekund över I2C.
Chipet kan konfigureras som 4
enkeländade ingångskanaler eller två differentiella kanaler.
Som en trevlig
bonus inkluderar den även en programmerbar förstärkare, upp till x16, för
at hjälpa till att öka mindre enkel-/differentiella signaler till hela intervallet.
Vi
gillar denna ADC eftersom den kan köras från 2V till 5V ström/logik, kan mäta en
stort intervall av signaler och är superenkelt att använda. Det är en utmärkt allmän
16-bitars omvandlare.

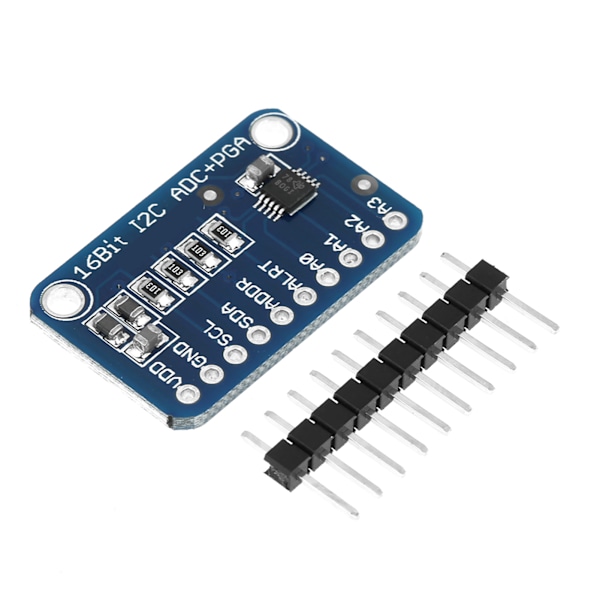

Chipet är ganska litet så det kommer
på ett breakout-kort med ferriter för att hålla AVDD och AGND tysta. Gränssnittet görs via I2C. Adressen kan ändras till ett av fyra
alternativ (se databladet tabell 5) så att du kan ha upp till 4 anslutna på en enda 2-trådig I2C-buss för 16 enkeländade ingångar.
Fyra enkeländade eller två differentiella
ingångar. Programmerbar komparator; intern lågdrifts
spänningsreferens; intern oscillator; intern PGA.
Detta kort/chip använder I2C 7-bitarsadresser mellan 0x48-0x4B, valbara med brytare.
Specifikationer:
Brett spänningsområde: 2,0v till 5,5v;
Låg strömförbrukning: Kontinuerligt läge:
Endast 150uA Enkelt skottläge: Automatisk avstängning;
Programmerbar datahastighet: 8sps till 860sps;
I2C-gränssnitt: Stiftvalbara adresser;
Storlek:
2,8*1,8cm/1,1*0,7in
Vikt: 5g(ungefär)
Paketinnehåll:
1 x
Modul

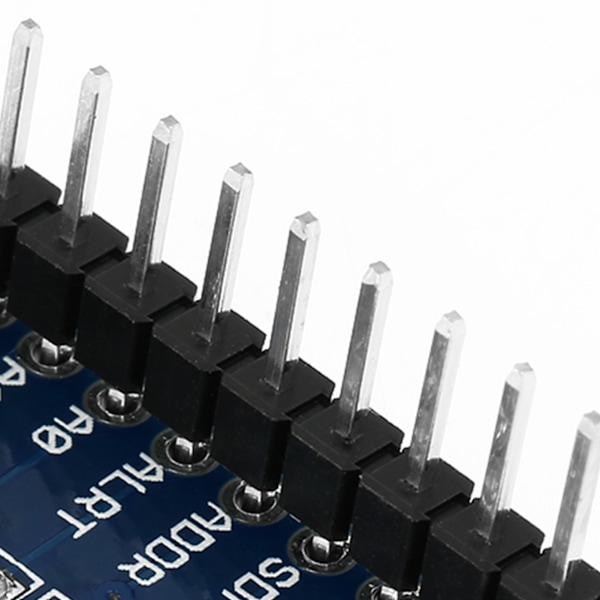

1 x Stiftlist
.
