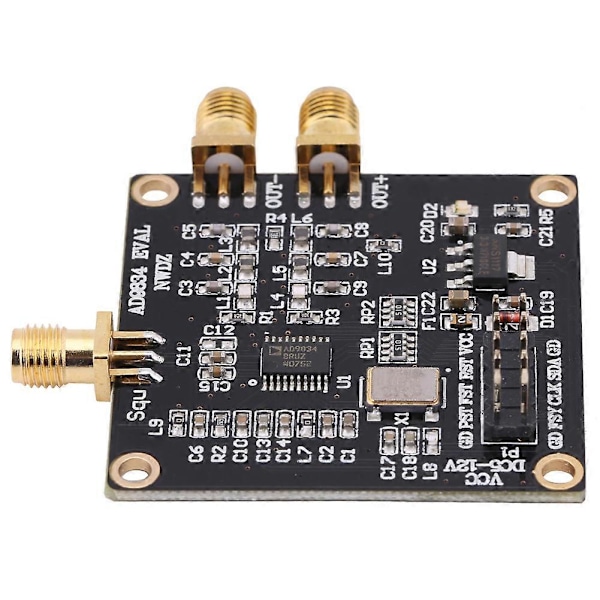

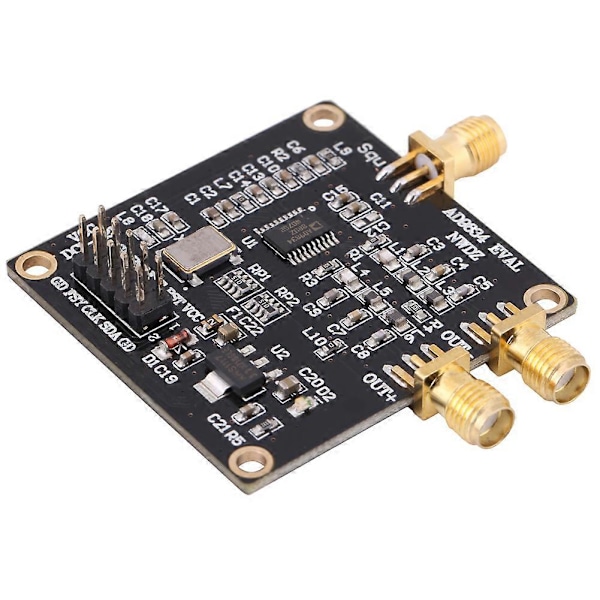

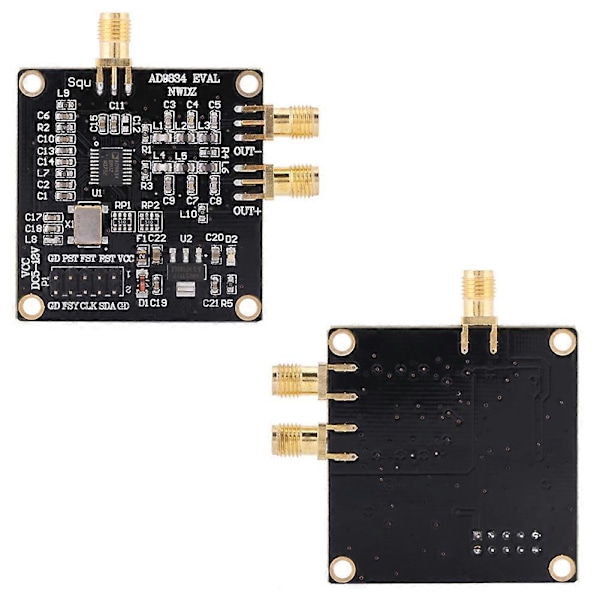

Funktioner:\r
AD9834 är en 75 MHz DDS-enhet med låg effekt som kan producera högpresterande sinus- och triangelutgångar. Integrerar även sin on-chip komparator, stöder generering av fyrkantsvåg för klockgenerering. När matningsspänningen är 3V är strömförbrukningen endast 20mW, mycket lämplig för effektkänsliga applikationer.\r
AD9834 tillhandahåller en fasmodulerings- och frekvensmoduleringsfunktion. Frekvensregister 28bit; klockfrekvens på 75MHz, kan uppnå en upplösning på 0,28 Hz. På samma sätt, när klockfrekvensen är 1 MHz, kan AD9834 uppnå en upplösning på 0,004Hz. Påverkar frekvens- och fasmoduleringsmetoden är via det seriella gränssnittet för att ladda registret, sedan registrera med programvara eller FSELECT / PSELECT pin-omkopplare Enhet.\r
AD9834 via ett tretrådigt seriellt gränssnitt för att skriva data. Det seriella gränssnittet som arbetar med klockfrekvenser upp till 40MHz och är kompatibelt med digital signalbehandling och mikrokontrollerstandarder. Enheten är 2,3V till 5,5V strömförsörjning. Analoga och digitala sektioner är oberoende, du kan använda olika strömförsörjningar; till exempel kan AVDD vara 5V och DVDD kan vara 3V.\r
AD9834 har en kontrollpinne Sleep (SLEEP), för att stödja strömsparlägeskontroll från utsidan. Ingen del av enheten får stängas av för att minimera strömförbrukningen. Till exempel, när du genererar en klockutgång kan du stänga av DAC. Enheten använder ett 20-stifts TSSOP-paket.\r
Används för frekvensstimulering/vågformsgenerering, frekvensfasjustering och modulering, RF/kommunikationssystem med låg effekt, vätske- och luftflödesmätning, sensorapplikationer, närhet, rörelse- och defektdetektering, test- och medicinsk utrustning.\r
\r
Specifikationer:\r
Smalbands SFDR: >72dB\r
Strömförsörjning: 2,3 V~5,5 V\r
Utgångsfrekvens: Upp till 37,5MHz\r
Utgångsvåg: Sinusvågsutgång/triangelvågsutgång\r
Komparator: On-chip komparatorer\r
Gränssnitt: Tretrådigt seriellt perifert gränssnitt\r
Utökat temperaturområde: -40 till +105\r
Strömsparalternativ: Ja\r
Strömförbrukning: 20mW (vid 3V)\r

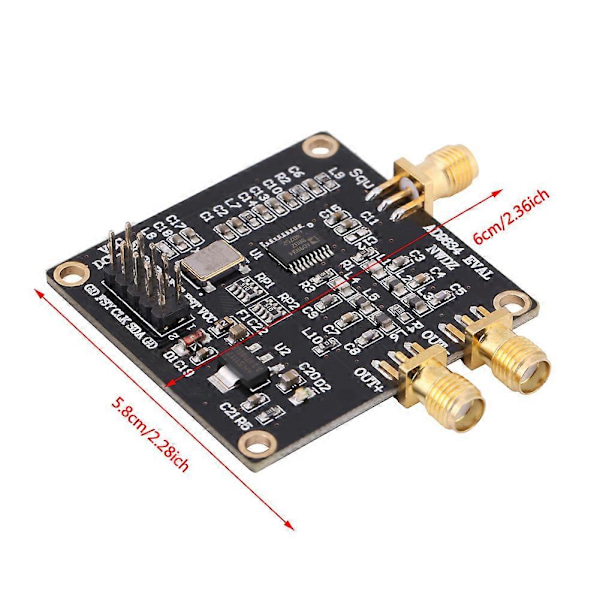

Storlek: 5,8 x 6cm/2,28 x 2,36tum\r
Vikt: 13g\r
\r
Applikationer:\r
1.Frekvensstimulans/vågformsgenerering\r
2.Frekvensfasjustering och modulering\r
3.RF/kommunikationssystem med låg effekt\r
4.Vätske- och gasflödesmätning\r
5.Sensoriska applikationer: närhet, rörelse och defektdetektering\r
6.Test- och medicinsk utrustning\r
\r
Paketet innehåller:\r
1 x Signalgenerator
