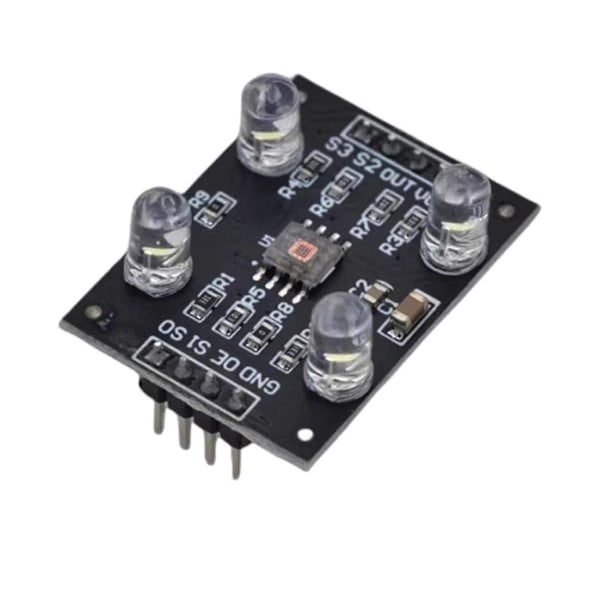

1. Inbyggd TCS3200 färgsensor

2. Alla stift på chipet har tagits ut, och stiften är standard 100mil (2,54 mm), vilket är bekvämt att använda på punktkort.

3. Strömförsörjning 3-5v

4. Anti-ljusstörning

5. Vit LED, kan styra på och av. kan detektera icke-lysande föremålsfärg



TCS230 8-stifts SOIC ytmonteringspaket, på en enda chip har 64 fotodioder. Dessa dioder är indelade i fyra typer. 16 av fotodioden med ett rött filter; 16 fotodioder med ett ; 16 fotodioder med ett blått filter; de återstående 16 utan något filter, kan all optisk information passera igenom.

Fotodiodchipen är förskjutna, det är möjligt att minimera ojämnheter i den infallande strålningen, vilket ökar noggrannheten i färgenkänningen; å andra sidan är samma färg på fotodioden 16 ansluten parallellt, jämnt fördelad i diodmatrisen, du kan eliminera positionsfelet i färgen. Fungerar med två programmerbara stift för att dynamiskt välja önskat filter. Typiskt utgångsfrekvensområde för sensorn från 2 Hz - 500 kHz, användare kan också välja två programmerbara stift till 100%, 20% eller 2% av utgångsskalningsfaktorn, eller avstängningsläge. Utgångsskalningsfaktorn så att sensorns utgång kan anpassas till olika mätintervall och ökar dess förmåga att anpassa sig. Till exempel, när du använder en lågfrekvent frekvensräknare, kan du välja ett litet skalningsvärde som TCS230 utgångsfrekvens och räknare matchar.

Färg:Svart

Material:PCB

Storlek:PCB-dimensioner:31,6(mm)x24,4(mm)



Paketinnehåll:

1 * Färgigenkänningssensor



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
