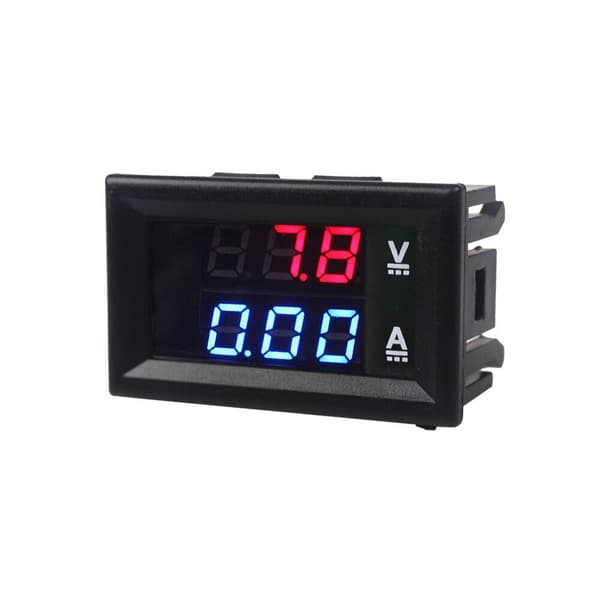

1 stycke (röd och blå 10A) DC0-100V 10A LED DC dubbel display digital spännings- och strömmätare med kabel

Välkommen till vår butik!

Leveransmängd: 1 stycke

Spänningsmätområde: 0.0V-100V

Strömtestintervall: 0-999mA, 0-10A, 0-50A, 0-100A (4 intervall valbara)

Strömsörjningsintervall: DC4-30.0V

Spänningsfel: ±0.1%

Strömfel: ±1%

Specifikation för extern shunt: 75 milliohm

Driftsström: < 20mA

Uppdateringshastighet: cirka 300mS en gång

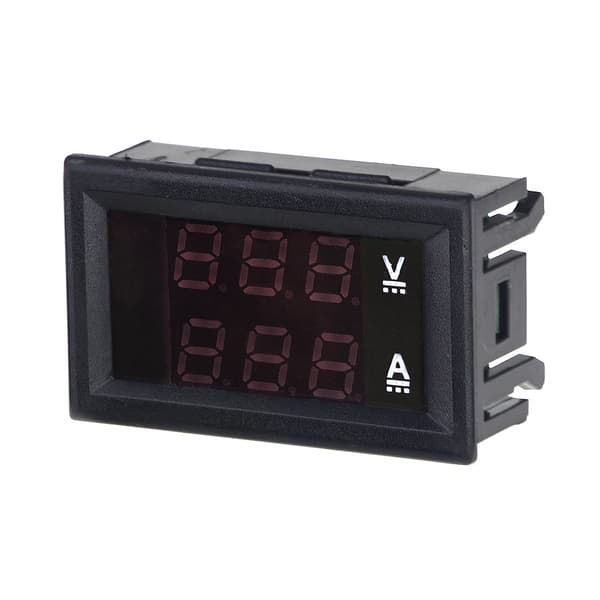

Visningsläge: Dubbel tredimensionell 0.28\" LED digital tub

Visningsfärg: röd + blå.

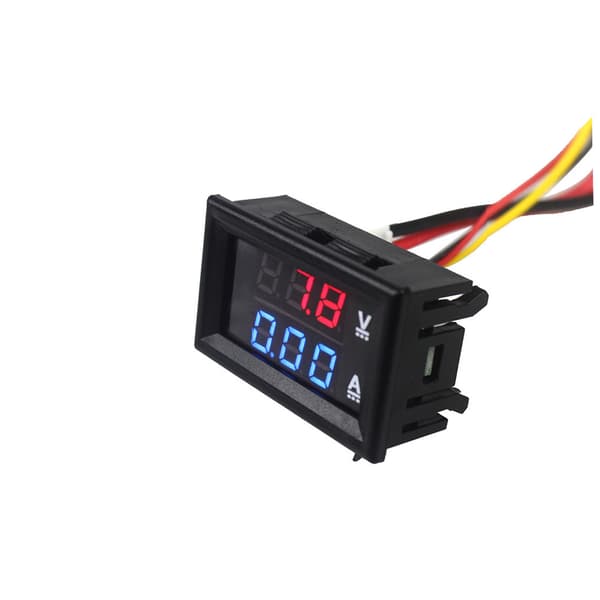

Ledningslängd: 15cm

Externa mått: 48 x 29 x 22 mm, längd X bredd X tjocklek;

Monteringshål: 46 x 27 mm

Driftstemperatur: -10℃~65℃

Obs: intervallet 50A eller 100A oavsett om den uppmätta strömmen är mindre än 10A måste vara ansluten till shunten för att mäta strömmen! Annars kommer det att bränna mätarens huvud.

Spänningsvisningen är normal, strömsvisningen 0.00 eller 0.0

Se till att den tjocka svarta kabeln är ansluten till batteriets negativa pol, den tjocka röda kabeln till lastens negativa pol. (Observera att urladdnings- och laddningskablarna inte är desamma, se begreppet last och effekt). (Mätarens huvud använder originala importerade chips, fabriken efter mycket strikt testning och kalibrering för att säkerställa att det inte finns några kvalitetsproblem innan det lämnar fabriken. Möter strömsvisning 0 99.99% av fallen är felaktigt anslutet, var tålamod och kontrollera noggrant kablarna)

Strömsvisning är inte tillåten

Om den direkta strömförsörjningen eller den oberoende strömförsörjningen och utrustningens strömförsörjning är gemensam jord, så länge den tunna svarta linjen kan kopplas bort.

Ansluten till strömförsörjningen visas inte

Där växelströmmen genom likriktning av elen måste vara ansluten till en 1000uF elektrolytkondensator filtrerad innan strömförsörjningen till huvudet.

Bestäm huvudet bra eller dåligt (följande är de två fallen av normalt huvud)

inte ansluten till shunten, ansluten till den tunna röda linjen och den tunna svarta linjen till strömförsörjningen, intervallet 50A mätarens huvudströmsvisning 50.0 ~ 59.9, intervallet 100A mätarens huvudvisning 100 ~ 109;;

ansluten till shunten, ansluten till den tunna röda kabeln och den tunna svarta kabeln till strömförsörjningen, intervallet 50A mätarens huvudströmsvisning 0.00, intervallet 100A mätarens huvudvisning 0.0;

Andra anteckningar

Att mäta strömmen kan endast strängas på den negativa sidan av strömförsörjningen och den negativa sidan av lasten.

Spänningsintervall: 5 ledningar av mätarens huvudströmförsörjningsspänningsintervall är 4 ~ 28V, det vill säga den tunna röda linjen ansluten till spänningen får inte överstiga 28V.

Om begreppet last och strömförsörjning.

Obs: Detta inkluderar inte annat innehåll, färgen är baserad på den första bilden, de andra bilderna visar bara effekten

På grund av skillnaderna mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg.
