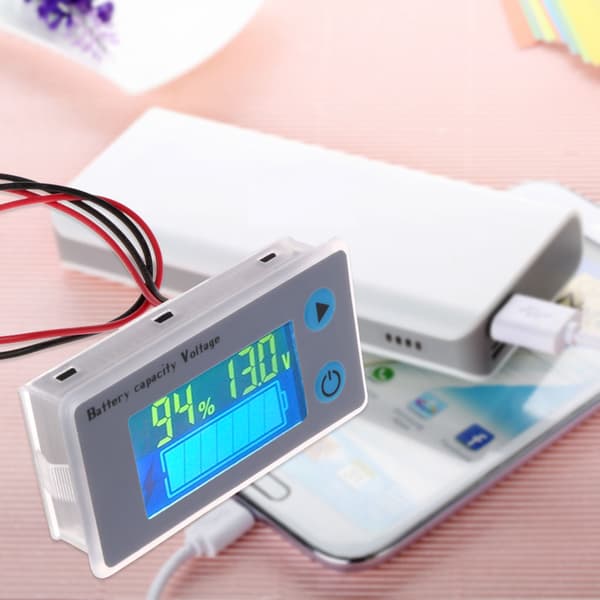

Denna produkt är ett universellt instrument, med färg-LCD-skärm, med låg strömförbrukning, lång tid för omkoppling, kan visa batterispänningen, kan användas under en mängd olika ljusförhållanden.

Funktioner:
1. Den patenterade produkten, neutral förpackningsproduktion, med enkel dammtät vattentät yta, med fullt skyddsskydd.
2. Färgflytande kristallmaterialet, ljus klar display, visar den mjuka natten.
3. För att anpassa batteritypen, lämplig för bly-syra, litiumjonbatterier, litiumjärnfosfat, metallhydridbatteri.
4. För att visa procentandelen av återstående batterikraft, spänning, temperaturvärde.
5. Den breda ingångsspänningen 10~100V, omvänd skydd.
6. Produkten kan gå i viloläge efter 10 sekunder.
7. Den låga strömmen röda markeringen blinkar för att påminna.
8. Installationen är enkel, med ett spänne, utan skruvar.
9. Det öppna programmeringsläget

Parameter:
Produktstorlek: 61,5 mm*33,5 mm*13,5 mm
Installationsstorlek: 58,5 mm*28,5 mm
Displaystorlek: 36 mm*19,5 mm
Arbetsspänning: 10V-100V
Strömförbrukning: 5-6mA (LED PÅ)
Spänningsnoggrannhet: ±0,1 (typisk), ±0,5 (max)
Vilolägesström: 6-12uA (20V)
Arbetstemperatur: -10~55℃

Instruktion:

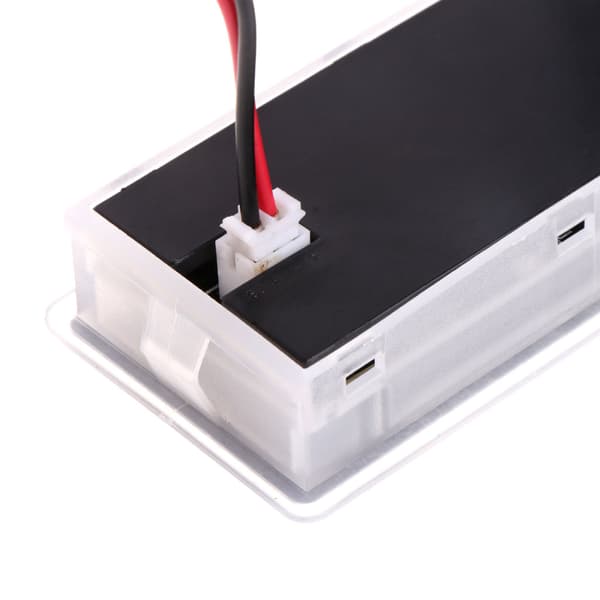

1. PH2.0-terminalprodukter som stöder användning av tråd, anslutna till kretskortets yta ska anslutas bakåt.
2. Extern NTC-temperatursensor, placera sensorn för att mäta temperaturen på delarna, kläm inte sensorn (selektiv montering).
3. Röd linje till pluspolen, svart linje till minuspolen.
4. Efter att instrumentet har slagits på, visar det procentandelen av batterikraften, spänningsvärdet och symbolerna för det analoga batteriet.
5. Tryck på knappen för att stänga av instrumentet. I stängt läge kan du väcka instrumentet genom att trycka på valfri knapp.

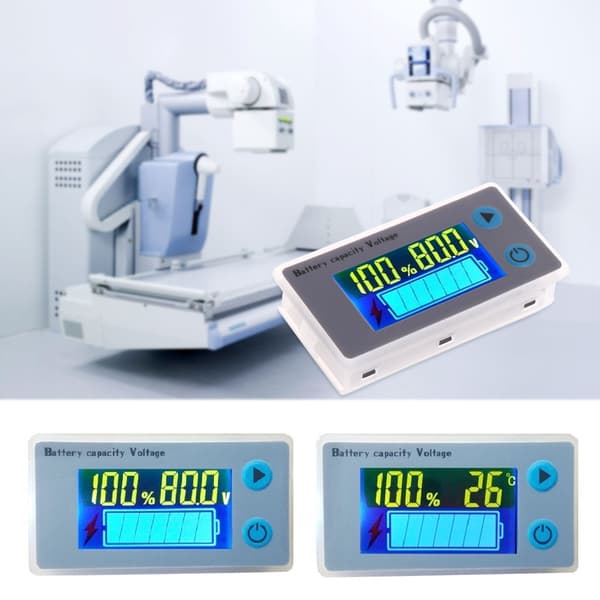

6. Klicka på knappen, du kan växla visning av spänningsvärde och temperaturvärde.
7. Batterisymbolerna på displaygränssnittet, från höger till vänster, är 7 displayrutor som representerar poolkraften från låg till hög.
8. Spänningen på displaygränssnittet mäts i realtid, och spänningsvärdet visas på 10-100V.
9. Procentandelen på displaygränssnittet är procentandelen av återstående batterikraft.
10. När batteriet är anslutet till laddaren eller urladdningen av högströmsbelastningen, kommer displayparametrarna att fluktuera.
11. Den röda blixten blinkar som larm när batteriet är lågt.
12. Om batterispecifikationen är speciell kan du gå in i inställningsläge 3-- och återställa de övre och nedre gränserna för den uppmätta batterispänningen.

Observera:
Standardinställningen är lämplig för användning i 12V bly-syra-batterier.
Om du behöver ställa in andra typer av batterier, eller gå in i inställningsläge och fördröja tidsomkopplingsinställningar, vänligen kontakta oss, vi skickar elektroniska engelska instruktioner till dig.

Obs:
Vänligen tillåt 1-3 mm fel på grund av manuell mätning. Se till att du inte har något emot det innan du bjuder.
På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg. Tack!

Paketet inkluderar:

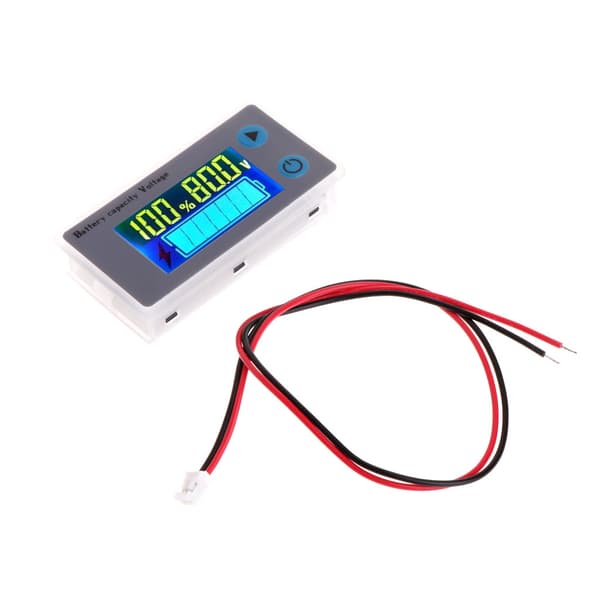

1 st batterikapacitetsindikator spänningsmätare
