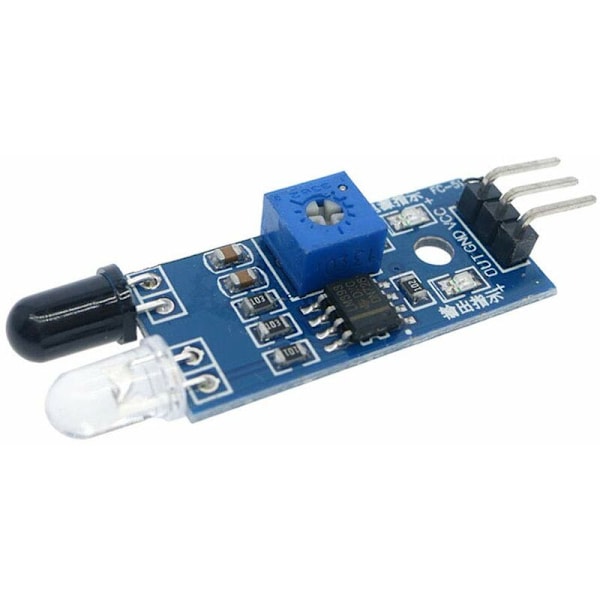

Funktion:

1, När modulen detekterar ett hinder framför signalen, lyser den gröna indikatorlampan på kortet, medan UT-porten bibehåller en låg signalutgång, modulen detekterar avstånd 2 ~ 30 cm,

detekteringsvinkel 35°, avstånd kan detektera potential justeras medurs justeringspotentiometer, detekterar avstånd ökar; moturs justeringspotentiometer, minskar detekteringsavståndet.

2, sensorn aktiv infraröd reflektionsdetektering, målets reflektionsförmåga och därför är formen det kritiska detekteringsavståndet.

Där det minsta detekteringsavståndet är svart, vitt, maximalt; små föremål bort från ett litet område, ett stort område från det stora.

3, sensormodulens utgångsport kan anslutas direkt till IO-mikrokontrollern kan också driva ett 5V-relä direkt; Anslutning: VCC-VCC; GND-GND; UT-IO

4, LM393 komparatorer, stabila;

5, modulen kan vara 3-5V DC-strömförsörjning. När strömmen slås på tänds den röda strömindikatorn;

6, med 3 mm skruvhål, enkel fast installation;

7, storlek på kartan: 3,2 CM * 1,4 CM 8, varje modul levererades potentiometer justerad tröskelkomparatorspänning bra, inget speciellt fall, ingen justerbar potentiometer.

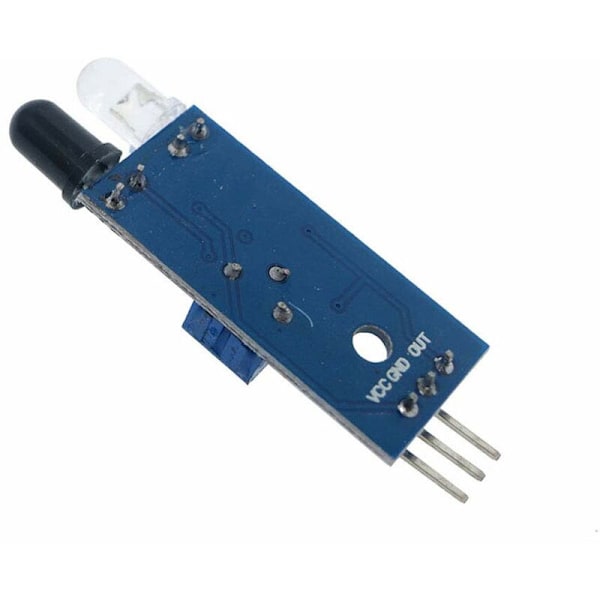

PIN-beskrivning:

1 VCC 3.3V-5V extern spänning (kan anslutas direkt till 5v och 3.3v MCU MCU)

< p>2 GND Extern GND

3 UT digital utgång litet gränssnittkort (0 och 1)

Paketet innehåller:

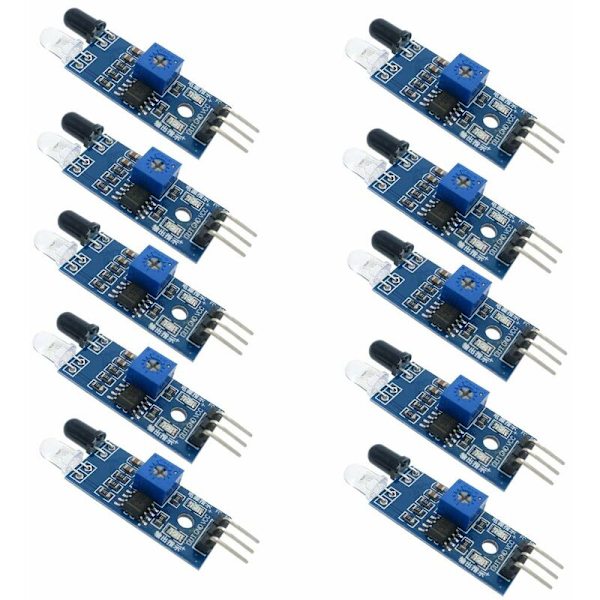

10 * Infraröd hinderundvikande infraröd sensormodul
