Funktioner:
100% helt ny och hög kvalitet.

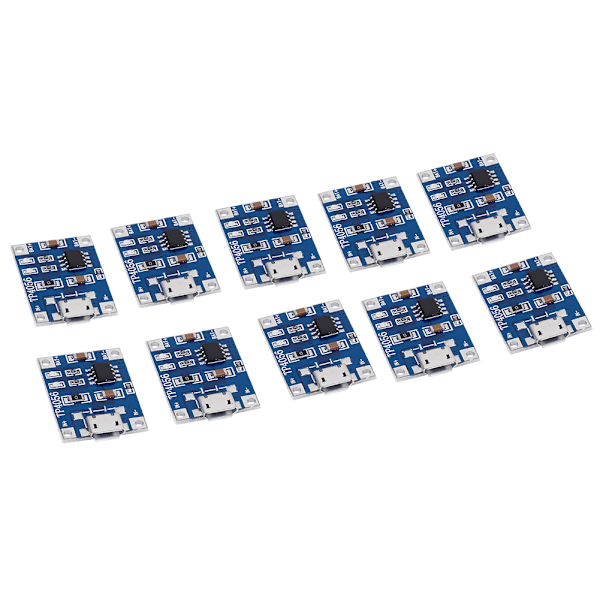

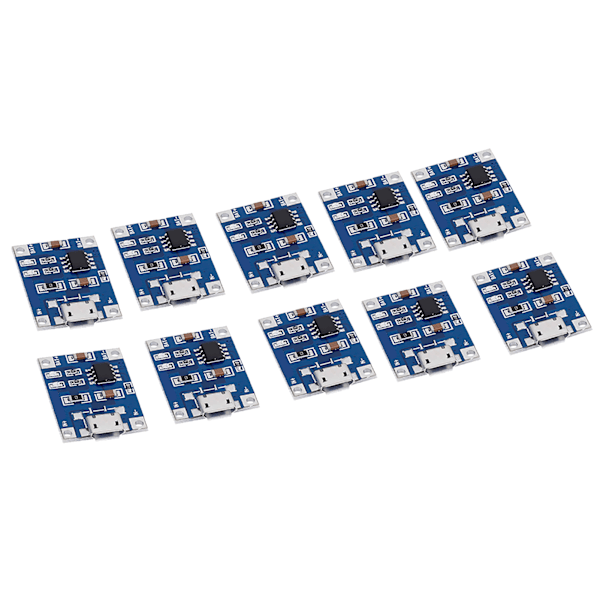

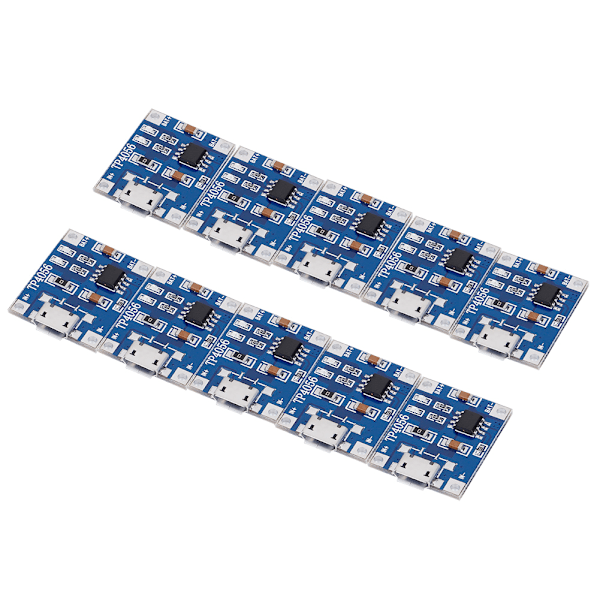

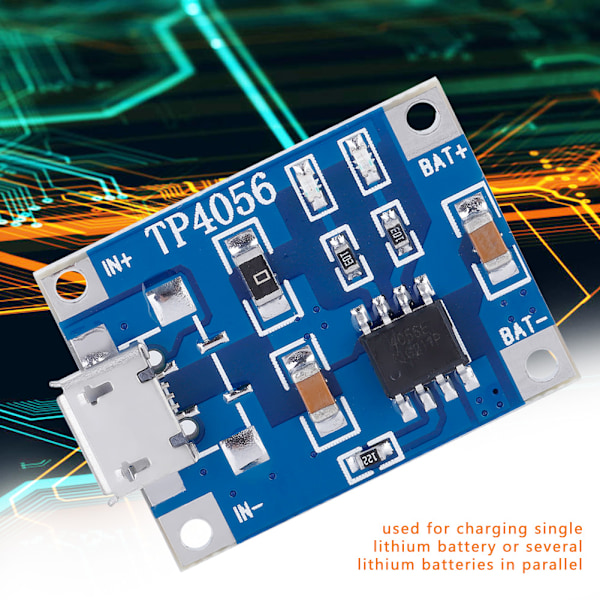

Denna modul används för att ladda ett enda litium batteri eller flera litium batterier parallellt, laddningsporten drivs av USB.
Inmatning med ett Micro USB-uttag kan direkt anslutas till en mobiltelefon Micro USB-laddare för att ladda litium batteriet.
Den har även lödningskontakter som kan vara mycket praktiska för DIY.
Modulen kan användas för 3,6V, 3,7V 18650 och litium polymer batteri laddning och urladdningsskydd.
Specifikation:
Ingångsspänning: 5V
Laddningsavstängningsspänning: 4,2V ±1%
Maximal laddningsström: 1000mA
Batteri överurladdningsskyddsspänning: 2,5V
Batteri överströmsskyddström: 3A
Storlek: 2,5*2cm / 1*0,8in
Antal: 10 st
Vikt: 27g / 1oz (ungefär)
Strömanpassning
RPROG (k)
IBAT (mA)
30
50
20
70
10
130
5
250
4
300
3
400
2
580
1,66
690
1,5
780
1,33
900
1,2
1000
Paketlista:
10 * Laddningskort
Instruktioner:
När du ansluter till batteriet för första gången kan det hända att det inte finns någon spänningsutgång mellan OUT+ och OUT-, då måste skyddskretsen aktiveras genom att ansluta till 5V. Skyddskretsen måste också aktiveras om batteriet kopplas bort från B+, B- och sedan ansluts igen.
Utströmmen från telefonladdaren ska vara minst 1A, annars kan den inte laddas normalt.
Micro USB-uttaget och \"+\" - \"-\" lödplattan bredvid den är ströminmatning och ska anslutas till 5V spänning. B+ är ansluten till batteriets pluspol, B- är ansluten till minuspolen. OUT+ och OUT- är anslutna till belastningen, till exempel mobil boost-kort eller andra belastningar.
Anslut batteriet till B+, B-, sedan telefonladdaren till Micro USB-uttaget; det röda ljuset tänds när det laddas, det gröna ljuset tänds när det är fulladdat.
Obs:
1. Ampermätaren som används för att testa strömmen kan endast anslutas till 5V ingången på kortet i serie.
2. Laddningsströmmen är bäst att vara 0,37 gånger batterikapaciteten, t.ex. för ett 1000mAH batteri ska laddningsströmmen vara 400.
3. Laddningsanslutningskablarna får inte vara för tunna eller för långa, annars kommer det att leda till ett stort anslutningsmotstånd.
4. Håll en bra kontakt med batteriet.
5. Om 5V ingångsspänningen är högre, t.ex. 5,2V eller 5,5V, kan det leda till brist på laddningsström mindre än 1000mA, detta är normalt. Den höga spänningen kommer att orsaka att chipet blir varmt och det kommer automatiskt att minska laddningsströmmen för att skydda chipet från att brinna. Chiptemperaturen som når 60℃ är normal när den arbetar.
6. Omvänd anslutning vid utgången (batteriet) kommer att bränna ut chipet, var försiktig.
