Detta är en mycket praktisk 16-kanals analog/digital multiplexerings-/demultiplexerings-CD74HC4067 breakout-kort. Detta chip fungerar som en switch - det internt en gemensam pinne (Com i schemat, på kortet) till en av 16 kanalstift (Chanxx).
Det kan hantera digitala och analoga signaler (spänningen får inte vara högre än VCC), och det kan anslutas i valfri riktning. För att styra det, anslut de 4 digitala utgångarna till chipets adressvalspinnar (S0-S3) och skicka den binära adressen till den kanal du vill ha (se datablad för detaljer). Detta gör att du kan ansluta upp till 16 sensorer till ditt system med hjälp av 5 stift!
Eftersom Mux/Demux även kan hantera digitala signaler kan du använda det för att överföra seriell data på TTL-nivå till flera enheter. Du kan till exempel använda det för att ansluta Tx-pinnarna på 16 enheter till en Rx-pinne på en mikrokontroller. Du kan sedan välja vilken som helst av de 16 enheterna att lyssna på.
Om du vill ha tvåvägskommunikation kan du lägga till ett andra kort för att dirigera Tx-linjen från mikrokontrollern till Rx-linjen på de 16 enheterna. Genom att använda flera kort kan du skapa liknande arrangemang för I2c, SPI, ETC.
Den interna switchen är dubbelriktad, stöder spänning mellan jord och Vcc, har lågt \"på\"-motstånd och lågt \"AV\"-läckage och utför \"bryt före skapa\"-switchning för att förhindra överhörning. Kortet bryter också ut chipets \"Enable\"-pinne, som, när den är hög, helt kopplar bort den gemensamma pinnen (alla switchar \"Av\").

Beskrivning:
1. Produktnamn: CD74HC4067 Höghastighets CMOS Analog Multiplexer 16-kanals Analog Multiplexer
2. Funktion: 16-kanals analog signal switch med Cd74hc4067
3. Analog signalingång: C0-C15 16 kanaler

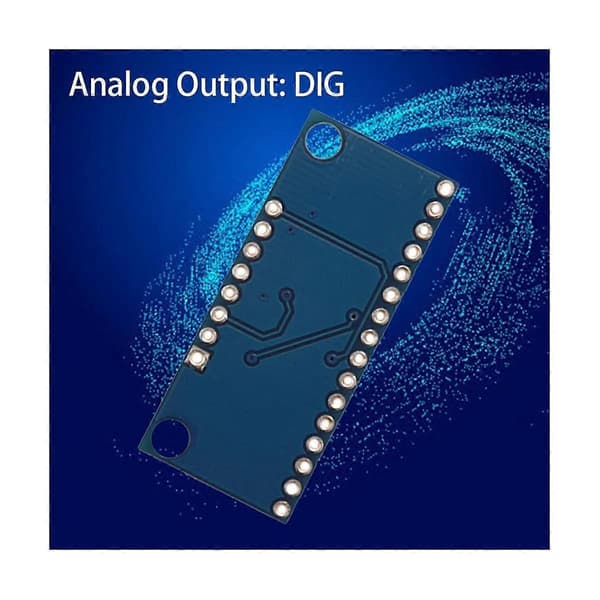

4. Analog utgång: DIG
5. Kanalstyrning: S0-S3
6. Material: PCB
7. Storlek: 4,2 x 2,1 cm
8. Färg: Blå

Paketets innehåll:
10 x Kanal Analog Multiplexer

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
