1: Anslutningssekvensen för den elektriska kärnan är: anslut först B -, anslut sedan spänningsdetekteringsterminalen för den elektriska kärnan, och borttagningssekvensen är omvänd.
2: Cellspänningsdetekteringsterminalerna är anslutna med platta trådar med ett avstånd på 2,0. CN1-stiften är B -, den andra stiften är B1, den tredje stiften är B2, och så vidare. Stiften är B+.
3: Standard platta trådar, B -, P -, C -, bör användas för spänningsdetekteringskabeln för den elektriska kärnan. Den lämpliga diametertråden bör väljas i enlighet med den kontinuerliga urladdningsströmmen och laddningsströmmen.
4: När batteriet och skyddskortet är anslutna, mät spänningen mellan B+ och P -. Om den uppmätta spänningen är lika med batteriets totala spänning har skyddskortet fungerat normalt.

Obs: När du ansluter skyddskortet till battericellen eller tar bort det från batteriet, följ ovanstående sekvens. Om operationen inte överensstämmer med den erforderliga sekvensen kommer komponenterna på skyddskortet att skadas, vilket leder till allvarliga konsekvenser.

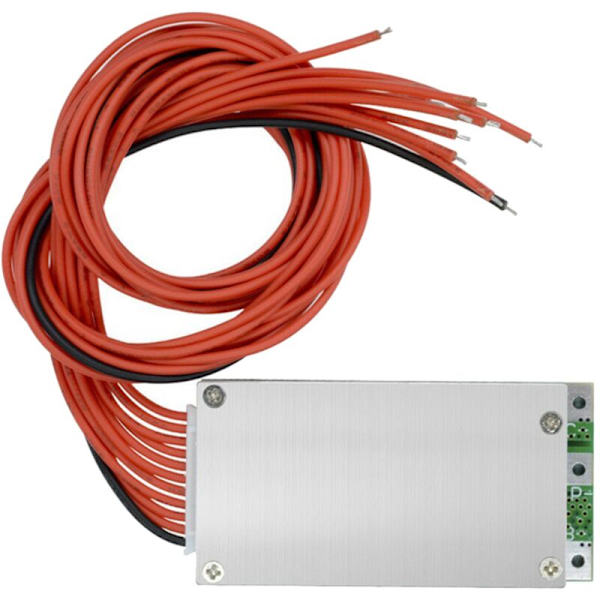

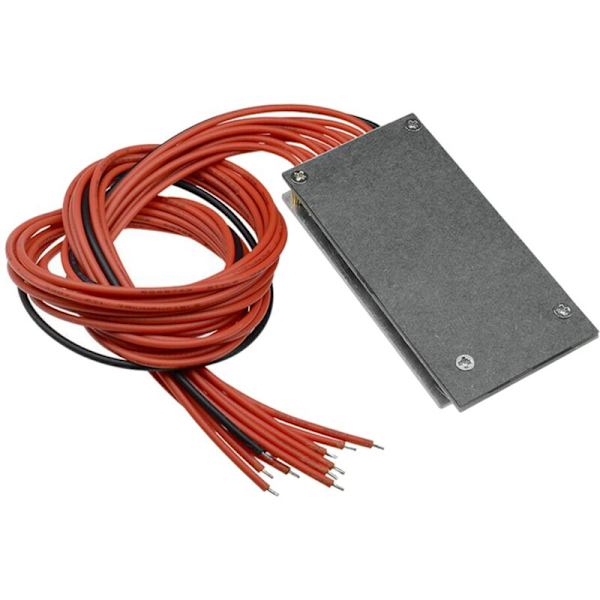

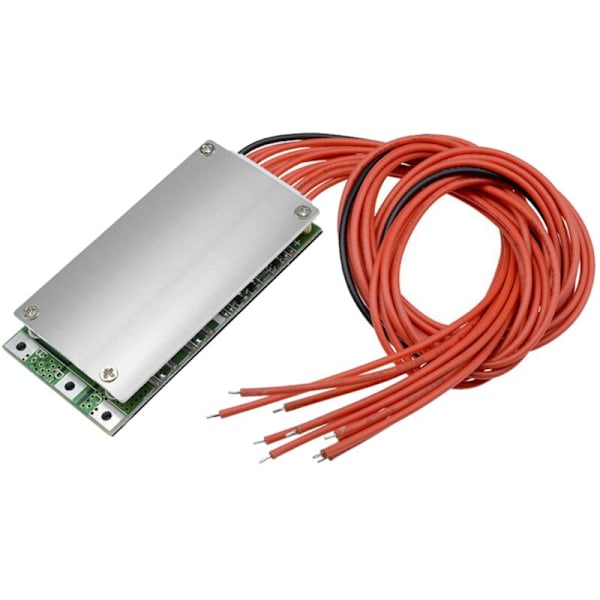

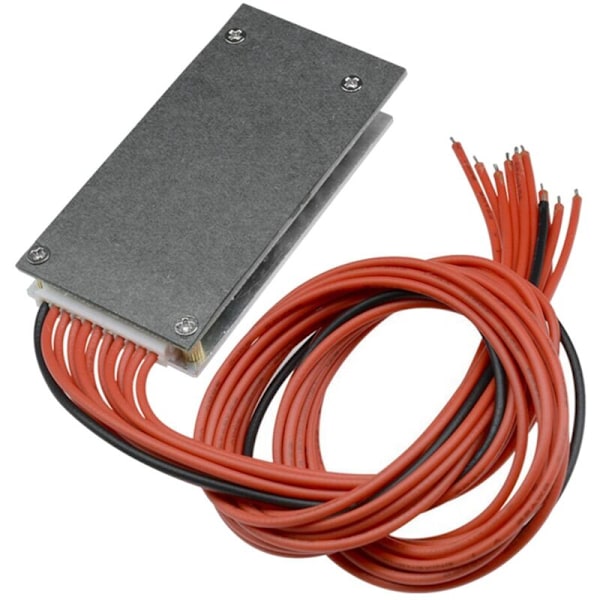

Namn: Litiumbatteriladdnings- och urladdningsskyddskort
Specifikation: 10 serie, 36V, samma port, 15A
Typ: samma port 1 urladdning
Tillämpligt batteri: för 3608361036123615 och andra batterier
Storlek: 63 x 33 x 9 mm
Färg: silver
Material: PCB + metall

Paketinnehåll:
1 x batteriskyddskort
1 x plattkabel

Endast ovanstående paketinnehåll, andra produkter ingår inte.
