Mini-chips 8-bitars mikrokontroller PIC16F648A som kärnan i den högpresterande 1.2GHz frekvensmätaren. Inbyggd frekvensreferens med hjälp av temperaturkompenserad spänningsstyrd kristalloscillator (2.5 ppm -TCXO).

Dubbel IF-design, IF och lägg till / subtrahera läge kan förinställas individuellt. LCD0802 LCD-skärm, upp till 7 siffror kan visas, frekvensvärdet är ogiltigt noll automatisk blankning.

Anti-power reverse design, lågeffekts batteridrivna program. Dubbelknappskontroll, bra man-maskin gränssnitt. Inställningarna sparas automatiskt, starta direkt samtal.



Gate time:0.64 sek

Mätområde: 1 MHz till 1.2 GHz

Mätnoggrannhet: 100Hz

Kanalkänslighet: (HM8134-2 data)

Testfrekvens (MHz): 5 10 30 60 100 150 200 300 450

Känslighet (mV RMS): 35 20 10 3 3 4 8 15 12

Testfrekvens (MHz): 500 550 600 700 800 900 1000 1100 1200

Känslighet (mV RMS): 14 30 65 80 80 35 175 270 310

Driftspänning: DC-ingång: DC 9V - 12V (omvänd polaritetsskydd med strömförsörjning)

Driftström: Aktivera bakgrundsbelysning: mindre än lika med 55 mA

Visningssiffror: De högsta 8 siffrorna visas

IF-inställningar: IF justerbart minsta steg på 100 Hz, intervallet 0 till 999.9999 MHz, kan ställas in för att öka IF eller minska IF-läge.

Frekvensreferens: Den 13000-MHz temperaturkompenserade spänningsstyrda kristalloscillatorn (-TCXO) i ett 5032-paket har en frekvensstabilitet på 2.5 ppm.

RF INPUT (mätsignalingång): XH2.54-2P fyrkantsuttag

ICSP INPUT (MCU programmeringsgränssnitt): XH2.54-6P stift

POWER INPUT (strömkontakt): XH2.54-2P fyrkantsuttag

Namn: Frekvensmätare

Färg: Som visat

Material: PCB+Plast+Metall



Paketets innehåll:

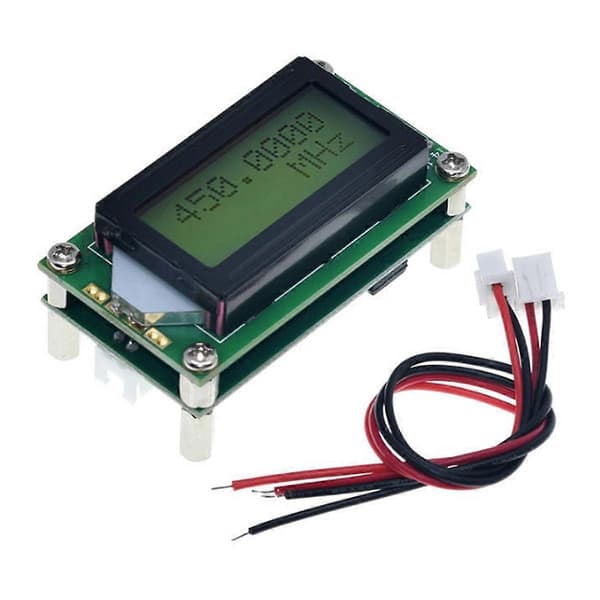

1 x PLJ-0802-E frekvensräknare med kabel



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
