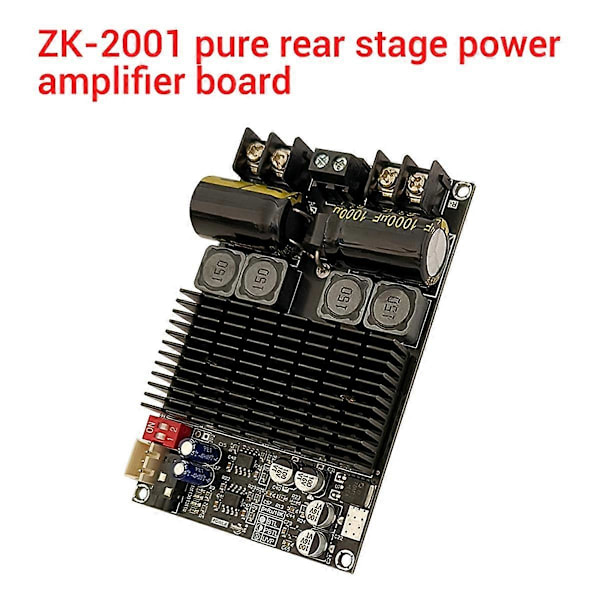

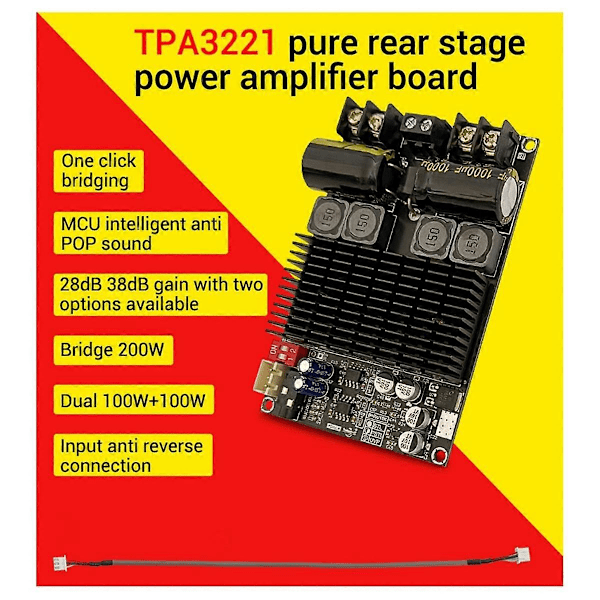

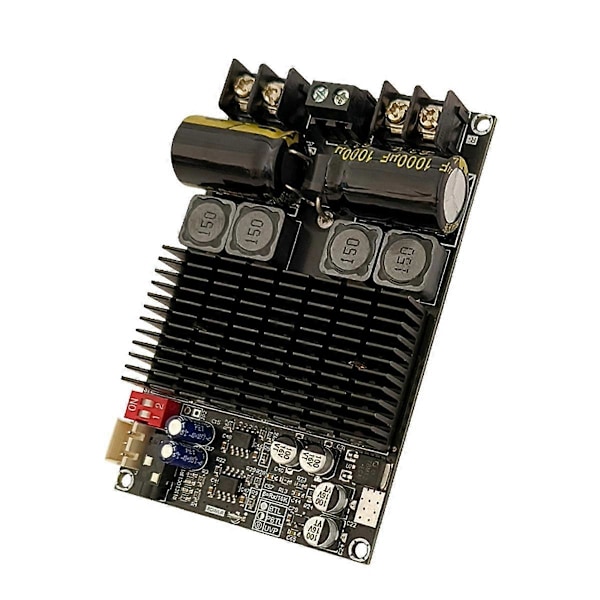

Produktnamn: 100W+100W dubbelkanaligt/200W enkelkanaligt rent bakstegsförstärkarkort

Förstärkarchip: TPA3221

Produktmodell: -2001

Anpassad strömförsörjning: Arbetsspänningsspannet är 10-30VDC, med en gräns på 31V. Det rekommenderas att använda en DC

strömförsörjning med en spänning på 24-30V och en ström på 10A eller mer. Ju högre spänning, desto större utgång



ström. Anslut aldrig till växelström, annars kommer den att brinna ut!

Anpassad högtalare: 3-8 ohm, 20-100W i BTL dubbelkanaligt läge; 2-8 ohm, 50-200W i PBTL monoläge

Värmeavledning: Multitandad kylfläns

Förstärkningsval: 2:a DIP-omkopplaren 2:a växelläget, 28dB, 38dB

Bryggning: Stäng av strömmen först, vrid No.1 rattbrytaren till ON-läget, och utgångssluten R+L+ är

kortslutna parallellt för utgång, medan R - L - är kortslutna parallellt för utgång.

Maximal effekt: I BTL-läge, 2*70W@24V 4 , 2*100W@30V 4 ; I PBTL-läge, 150W@30V 3, 200W@30V

2, 110W@30V 4

Skyddsmekanism: Ingångsunderspänning, överhettning, överström, kortslutningsskydd. Ingångsanti-revers

skydd

Produktstorlek: 100x65x18mm

Färg: Svart

Material: Plast



Paketinnehåll:

1 x förstärkarkort



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
