Introduktion

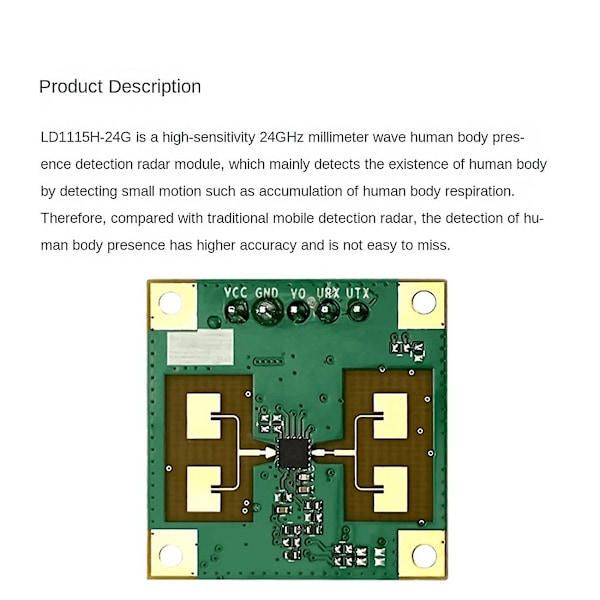

HLK-LD1115H är en högkänslig 24GHz millimetervågsradarmodul för detektering av mänsklig närvaro. Huvudfunktionen hos denna modul är att den, förutom funktionen för radar för detektering av mänsklig kropp, även har funktionen att bedöma förekomsten av en mänsklig kropp genom att detektera och ackumulera små rörelser som t.ex. mänsklig andning.
Därför har närvarodetekteringen inom ett visst område högre noggrannhet och är inte lätt att missa.

Färg som visas
Material: PC+Metall
Specifikationer
Frekvens 24G-24,5GHz
Modulering CW
Detektionsavstånd 4m statisk detektering av mänsklig närvaro, 16m

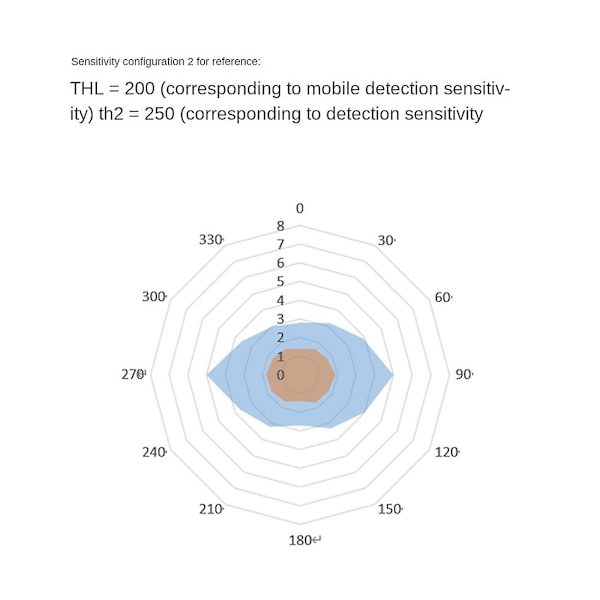

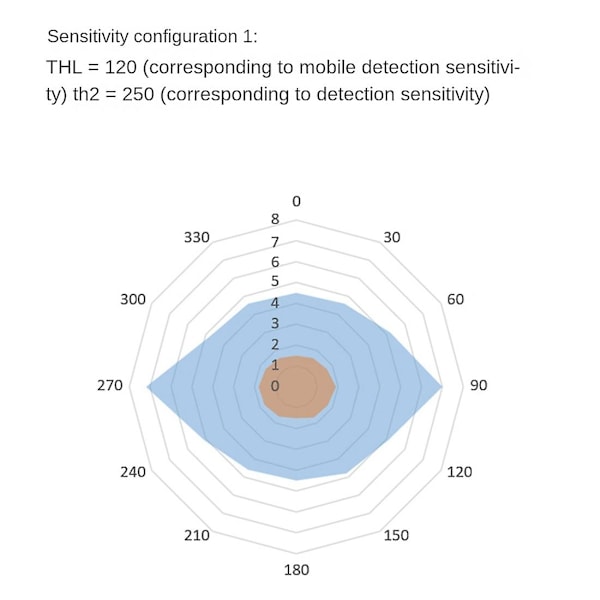

Räckvidd hänghöjd, statisk kroppsdetekteringstäckningsradie 2m, mobil detektionsradie > 5m
Strömförsörjning 3,6-5V
Ström 70mA
Utgång serie nivå 3,3V
Detektering adaptiv
Antenn halv effektvinkel horisontell 57, vertikal 24 (se för definitionen av antennens horisontella/vertikala riktning)
Data Seriell port ASCII-utgång/hög och låg nivå
Uppstartstid ca 15 sekunder

Paketinnehåll:
1st 24GHz millimetervågsmodul för detektering av mänsklig närvaro

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Observera: Ljus och olika skärmar kan göra att färgen på objektet på bilden ser lite annorlunda ut än i verkligheten. Det tillåtna mätfelet är +/- 1-3cm.
