Beskrivning:

Denna E-bläckskärm HAT, 2,7 tum, 264x176 upplösning, är speciellt designad för Raspberry Pi. Levereras med inbäddad styrenhet, kommunicerar via Serial Peripheral Interface-gränssnitt. På grund av fördelarna som ultralåg strömförbrukning, bred betraktningsvinkel, stor effekt under solljus, är det ett idealiskt val för applikationer som hylletiketter, industriinstrument och så vidare.



Funktioner:



Ingen bakgrundsbelysning, fortsätter att visa det senaste innehållet under lång tid även när strömmen är avstängd.


Ultralåg strömförbrukning, i princip krävs endast ström för uppdatering.


Levereras med fyra knappar för utbyggnad av applikationer


Lämplig för Raspberry Pi 2B/3B/Zero/Zero W.


Serial Peripheral Interface, för att ansluta till andra styrkort som för A-rduino/Nucleo, etc.


Levereras med utvecklingsresurser och manual (exempel för Raspberry/A-rduino/STM32).




Specifikationer:

Driftspänning: 3,3V

Gränssnitt: 3-tråds Serial Peripheral Interface, 4-tråds Serial Peripheral Interface

Yttermått: Ca 85mm x 56mm

Displaystorlek: Ca 57,288mm x 38,192mm

Punktstorlek: 0,217 x 0,217

Upplösning: 264 x 176

Visningsfärg: svart, vit

Gråskala: 2

Fullständig uppdateringstid: 6s

Uppdateringsström: 24mW(typ.)

Standby-ström: <0,017mW

Betraktningsvinkel: >170°

Paketvikt: 42g



Gränssnitt:

VCC: 3,3V

GND: GND

DIN:Serial Peripheral Interface MOSI-stift

CLK: Serial Peripheral Interface SCK-stift

CS: Serial Peripheral Interface-chipval, låg aktiv

DC: Data/Command-val (hög för data, låg för kommando)

RST: Extern återställning, låg aktiv

BUSY: Upptagen statusutgång, låg aktiv





Paketlista:

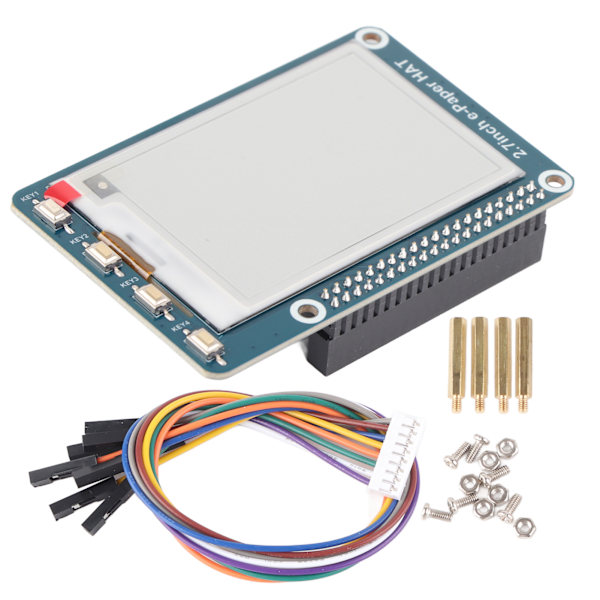

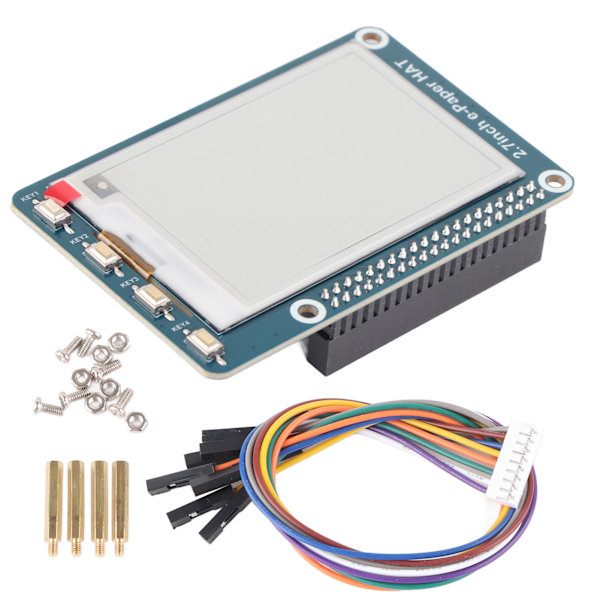

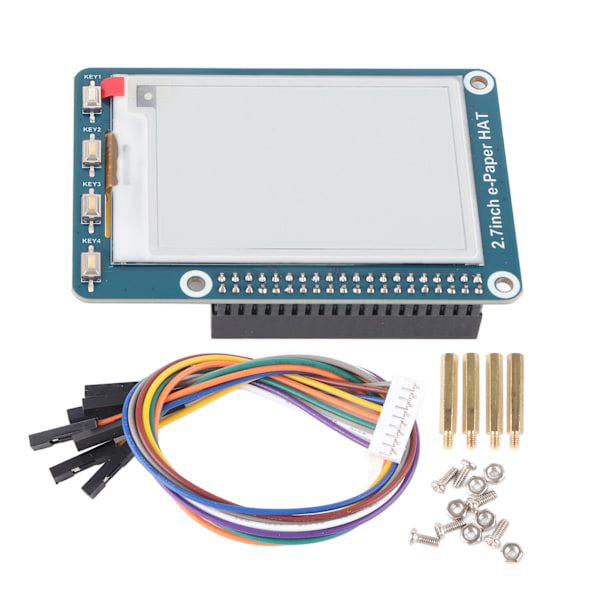

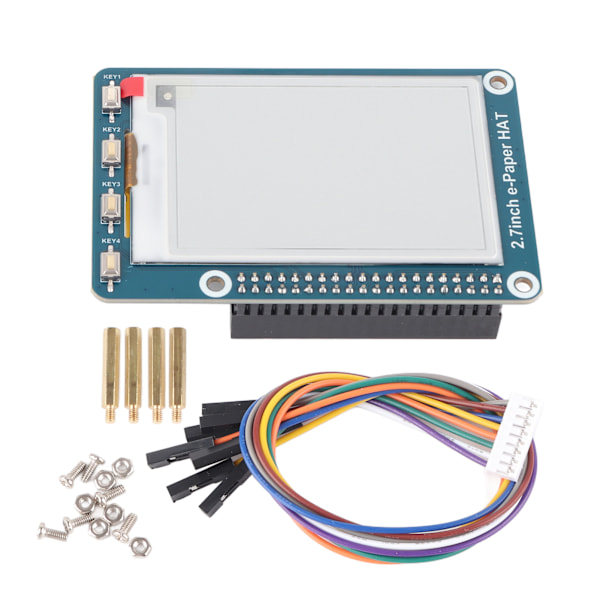

1 x 2,7-tums e-papper HAT


1 x skruvsats (2 set)







Obs: 1. Om du vill ha fler handledningar och instruktioner om denna produkt, vänligen
kontakta oss, vi skickar relaterad information till dig.
