Praktisk, Snabb och Enkel
För DTL, TTL och CMOS
Högfrekvensrespons
Direkt Indikation
Pulsminnesfunktion

Hur man använder:

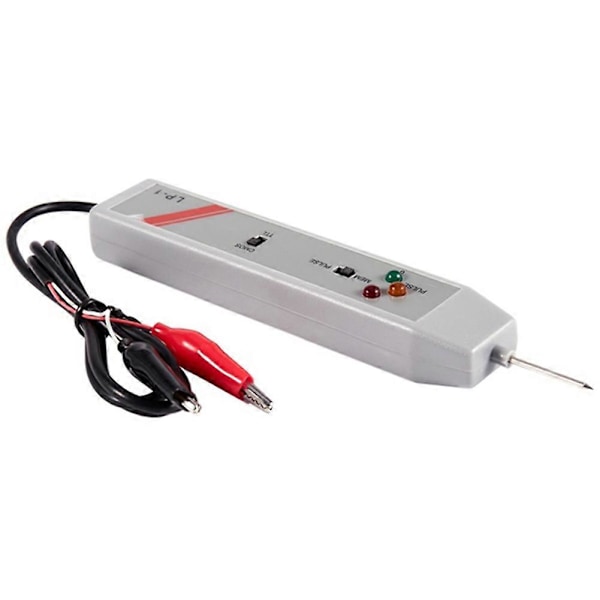

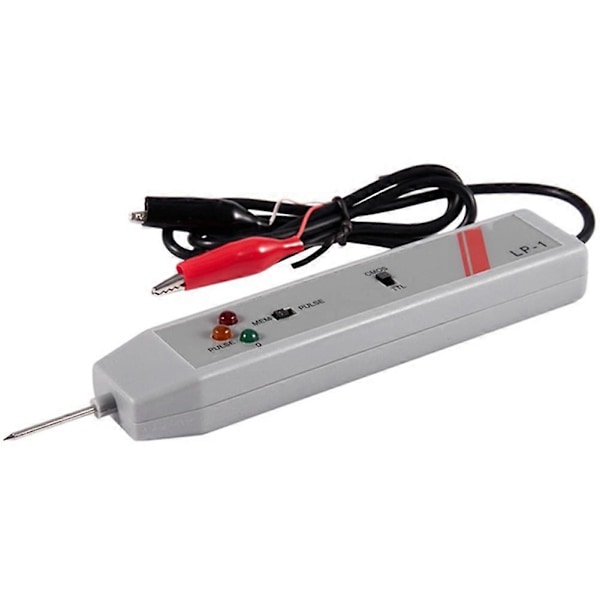

1. Anslut RÖD klämma till + terminalen och SVART klämma till - terminalen på strömkällan för kretsen som testas. Matningsspänningen bör inte överstiga 18V DC
2. För TTL och DTL, ställ den övre väljaren på sidan märkt \"TIL\"

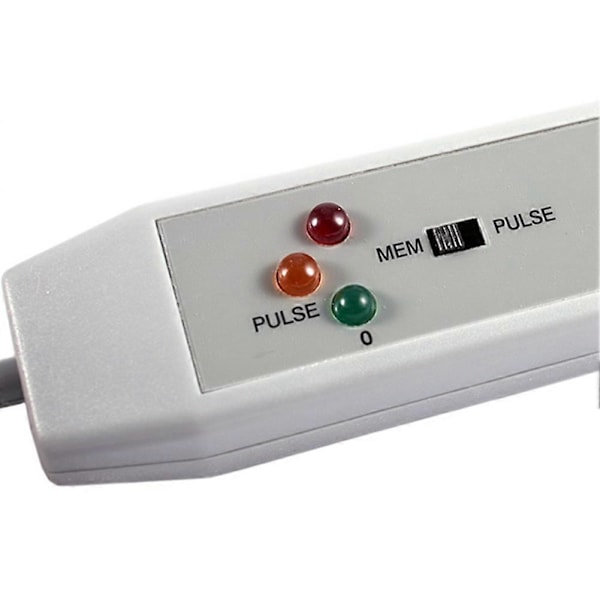

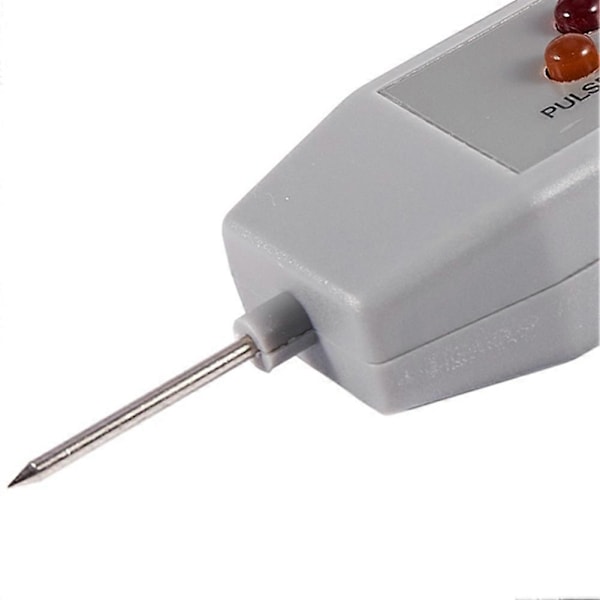

För CMOS, ställ den övre väljaren på sidan märkt \"CMOS\", kontakta sondstiftet till punkten som ska testas. Lysdioderna indikerar dess logiska tillstånd:
A. ALLA lysdioder AV - Hög impedans
B. RÖD lysdiod PÅ - Högt Tillstånd (1)
C. Grön lysdiod PÅ - Lågt Tillstånd (0)
D. Orange lysdiod PÅ - Puls
3. För att detektera och lagra puls- eller nivåövergång, ställ först den nedre väljaren på sidan märkt \"PULSE\". Kontakta sondstiftet till punkten som ska testas. Lysdioderna indikerar dess grundläggande tillstånd. Ställ sedan den nedre väljaren på sidan märkt \"\". Den orange lysdioden tänds när någon puls- eller nivåövergång detekteras. Pulsriktningen, i jämförelse med det grundläggande tillståndet, kan bestämmas. Efter användning, återställ logiksonden genom att ställa tillbaka den nedre väljaren till sidan märkt \"PULSE\"
Färg: vit
Material: plast
Storlek: 14 x 3cm

Paketets innehåll:
2 x Logiksond

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm..peris
