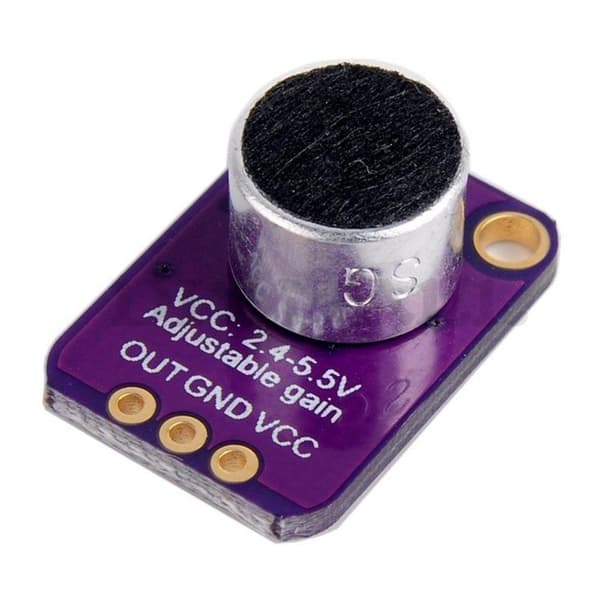

Lägg till ett öra till ditt projekt med denna välkonstruerade elektretmikrofonförstärkare. Detta helt monterade och testade kort levereras med en 20-20KHz elektretmikrofon lödd på.

För förstärkningen använder vi MAX4466, en operationsförstärkare speciellt utformad för denna känsliga uppgift! Förstärkaren har strömförsörjningsbrusavstötning, så denna förstärkare låter riktigt bra och är inte alls lika bullrig eller skrovlig som andra mikrofonförstärkningskort vi har provat!

Denna breakout är bäst lämpad för projekt som röstförvrängare, ljudinspelning/sampling och ljudreaktiva projekt som använder FFT.

På baksidan inkluderar vi en liten trimmpotentiometer för att justera förstärkningen. Du kan ställa in förstärkningen från 25x till 125x.

Det är ner till att vara cirka 200mVpp (för normal talvolym cirka 6 tum) vilket är bra för att ansluta till något som förväntar sig 'linjenivå' -inmatning utan klippning, eller upp till cirka 1Vpp, perfekt för att läsa från en mikrokontrollers ADC. Utgången är spänningsrail-till-spänningsrail så om ljudet blir högt kan utgången gå upp till 5Vpp!



Att använda den är enkelt:

anslut GND till jord, VCC till 2,4-5VDC.

För bästa prestanda, använd den "tystaste" strömförsörjningen som finns tillgänglig (på en , detta skulle vara 3,3V-försörjningen).

Ljudvågformen kommer ut från OUT-stiften.

Utgången kommer att ha en likspänningsförspänning på VCC/2 så när den är helt tyst kommer spänningen att vara en stadig VCC/2 volt (den är likspänningskopplad).

Om ljudutrustningen du använder kräver växelspänningskopplat ljud, placera en 100uF-kondensator mellan utgångsstiftet och ingången till din enhet.

Om du ansluter till en ljudförstärkare som har differentiella ingångar eller inkluderar avkopplingskondensatorer, behövs inte 100uF-kondensatorn.

Utgångsstiftet är inte utformat för att driva högtalare eller något annat än de minsta hörlurarna i örat - du behöver en ljudförstärkare (som 3,7W stereoförstärkare) om du vill ansluta förstärkaren direkt till högtalare.

Om du ansluter till en mikrokontrollerstift behöver du inte en förstärkare eller avkopplingskondensator - anslut OUT-stiften direkt till mikrokontrollers ADC-stiften.

För ljudreaktiva projekt föreslår vi att du använder ett FFT-drivrutinsbibliotek som kan ta ljudingången och "översätta" den till frekvenser.

färg: lila

Material: plast

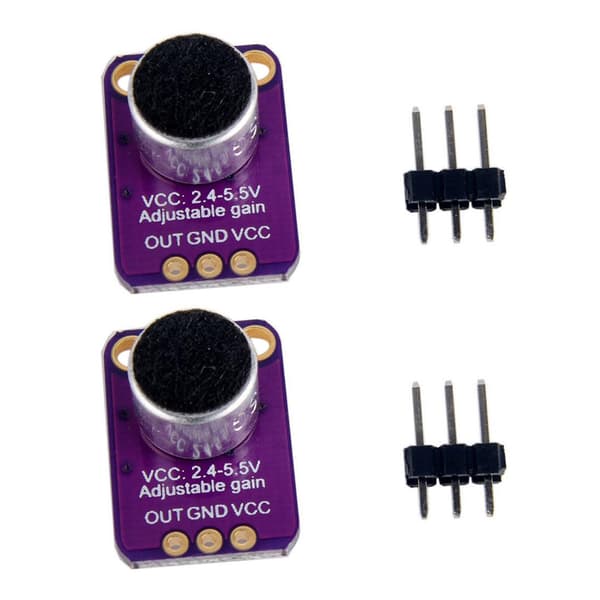

Paketinnehåll:

2 x Elektretmikrofonförstärkare MAX4466



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
