Funktion:

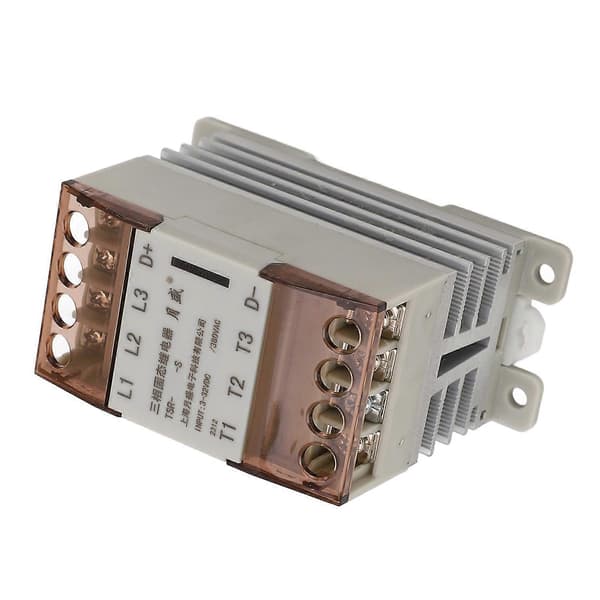

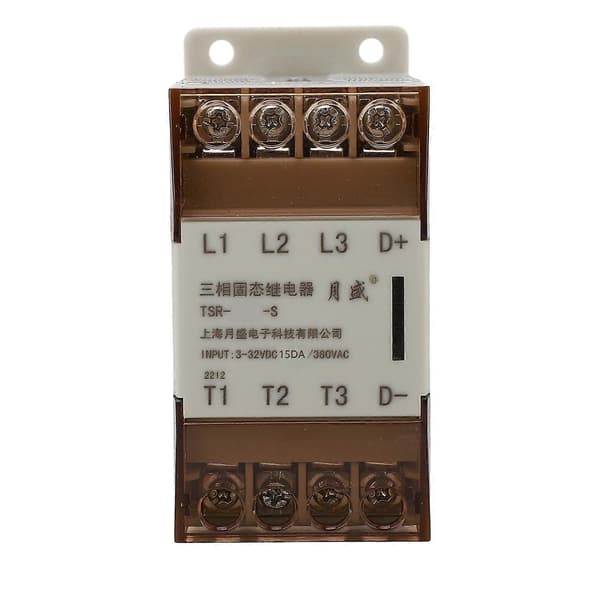

1. RELÄSTRUKTUR: 3-fasreläet är en bättre kontaktlös brytare som består av skal, elektroniskt kretskort, värmeavledningsbasplatta, tyristor och fotoelektricitet.

2. SPÄNNINGSOMRÅDE: 3-32VDC styrspänning, 24-380VAC lastspänning, för att undvika att introducera stora högspänningskretsar till konsolen, lämplig för mer utrustningskontroll.

3. SNABB BRYTNING: Öppningstiden är ≤10ms, snabb brytningshastighet, kan användas i högfrekventa applikationer, lämplig för de flesta temperaturregulatorer och brytarkonsoler.

4. HÖG PRESTANDA: Solid state-reläet har egenskaperna ingen gnistbildning, ljudlöst, snabb hastighet, korrosionsbeständighet, stötsäker, hög tillförlitlighet och elektromagnetisk kompatibilitet.

5. FÖR AUTOMATISK KONTROLL: Solid state-relä är lämpligt för automatisk processkontrollapplikation, fotoelektrisk isolering mellan styrkrets och lastkrets, har god kompatibilitet.

6. HÅLLBART MATERIAL: Reläskalet är tillverkat av flamskyddande teknisk plast, korrosions- och slitstarkt, aluminiumlegeringsbasplattan förbättrar värmeavledningseffektiviteten.

7. BRED ANVÄNDNING: Används ofta i kringutrustning för datorer, numeriskt styrda maskiner, industriella automationsenheter, signallampor, värmeutrustning, kopiatorer etc.

Specifikation:

Artikeltyp: Solid State Relä

Styrström: ≥10MA

Värmeavledningsläge: Inbyggd Kylfläns

Installationsläge: Horisontell montering på styrskena

På Av Tid: ≤10MS.

Paketlista:

1 x Solid State Relä

Obs:

1. Vid val av produkter bör olika marginaler reserveras för strömstyrkor beroende på lastens art. (För resistiv last kan den väljas enligt 2-3 gånger lastströmmen. För induktiv eller kapacitiv last kan den väljas enligt 3-5 gånger lastströmmen, och för motor mer än 5 gånger.)2. Enligt förhållandet mellan lastström och omgivningstemperatur, när omgivningstemperaturen är hög eller värmeavledningsförhållandet är dåligt. Strömkapaciteten bör ökas. För att förhindra lastkortslutning under användning krävs att motsvarande snabbkopplingsbrytare eller snabbsäkring ansluts i serie i lastkretsen.3. Vid induktiv last ska det spänningskänsliga motståndet anslutas parallellt vid utgången för att förhindra att tyristorn skadas vid överspänning. Val av varistor (MOV): 430-470V vid 240V, 680-750V vid 440V.4. Under installationen krävs att kontaktytan mellan kylflänsen och produkten måste vara plan och slät, och ytan ska vara jämnt belagd med ett lager av värmeledande silikonfett. Slutligen ska skruvarna med plana brickor och fjäderbrickor dras åt och fixeras symmetriskt.5. När solid state-reläet fungerar och stannar för första gången, bör det dra nytta av sin återstående temperatur för att dra åt fästskruvarna igen, så att solid state-reläets basplatta och kylflänsytan kan vara i nära kontakt och uppnå den idealiska värmeavledningseffekten.6. Den nominella strömmen för olika modeller av solid state-reläer är den nominella strömmen när omgivningstemperaturen är 40℃, så värmeavledningen bör vara tillräcklig
