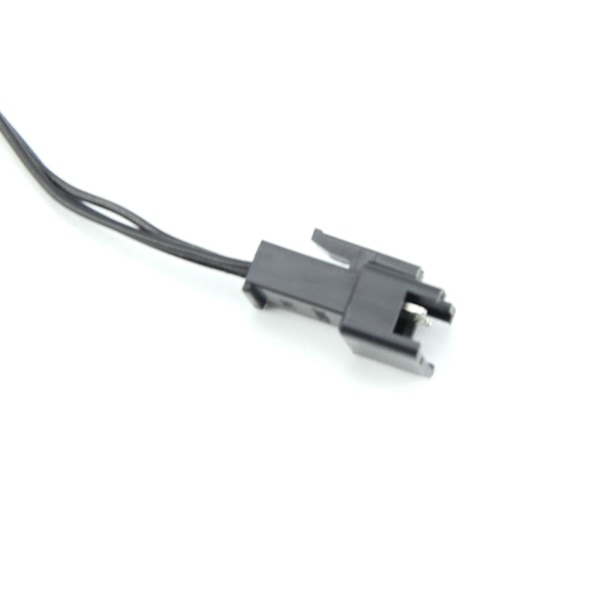

Beskrivning: Vi erbjuder nu en Corsair RGB till JST-SM adapter. Denna adapter ansluter din Corsair RGB-belysningskanal (som på en Lighting Node Pro eller en Commander Pro) ELLER en Corsair RGB LED-fläkthubbsport till en JST-SM-seriekontakt som du hittar med Phanteks, Lian Li's Strimer (endast originalet, inte den nyare Strimer Plus) och många andra 3:e parts RGB-strips och produkter.

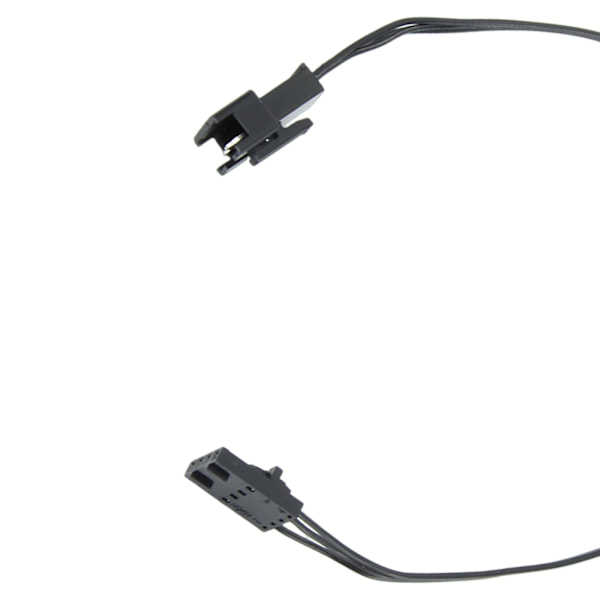

Corsair RGB till JST-SM Adresserbar RGB Adapterkabel

Du måste konfigurera dina enheter i iCue baserat på antalet lysdioder. Du kan välja mellan HD (12 lysdioder), LL (16 lysdioder) och ML (4 lysdioder) fläktar eller RGB-strips (10 lysdioder). Konfigurera dem inte som SP-RGB-fläktar

Du måste räkna antalet lysdioder på dina enheter och sedan konfigurera belysningskanalen så att den har samma (eller något större) antal lysdioder. Exempel: 1 Phanteks Aura-kompatibel ARGB Strip har 30 lysdioder. Detta konfigureras sedan i iCue som 3 RGB Strips (30 lysdioder). Det kan också konfigureras som 3 HD-fläktar (36 lysdioder) eller 2 LL-fläktar (32 lysdioder). Lian Li Strimer (24-pin) har 12 lysdioder och konfigureras bäst som en HD-RGB-fläkt. Att experimentera med installationen kan leda till några intressanta effekter.

Detta tillåter dig inte att styra dina moderkorts- eller GPU-lysdioder. Dessa styrs inte genom att ansluta kablar. Detta kommer endast att styra 5V Adresserbara RGB-lysdioder.

Detta tillåter dig inte att styra 12V (4-pin) analoga lysdioder. De fungerar på ett annat protokoll och är inkompatibla.

Detta fungerar inte med den nya Commander Core som ingår i de nya iCUE Elite Capellix-kylarna.

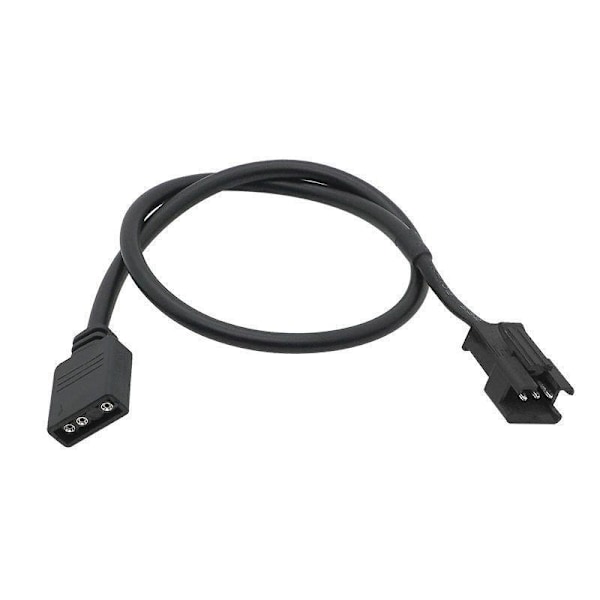

För Lighting Channel-versionen:

Detta ansluts till en enda RGB Lighting Channel på antingen en Corsair Commander Pro eller Lighting Node Pro.

Om din enhet inte har sin egen strömkälla måste du se till att strömförbrukningen på en enda Corsair Lighting Channel är begränsad till cirka 2A (10W). Detta kommer att motsvara ungefär 60 RGB-lysdioder, men du måste kontrollera specifikationerna för alla lysdioder du ansluter. Om du överskrider gränsen kan du spränga en säkring i din Lighting Channel.

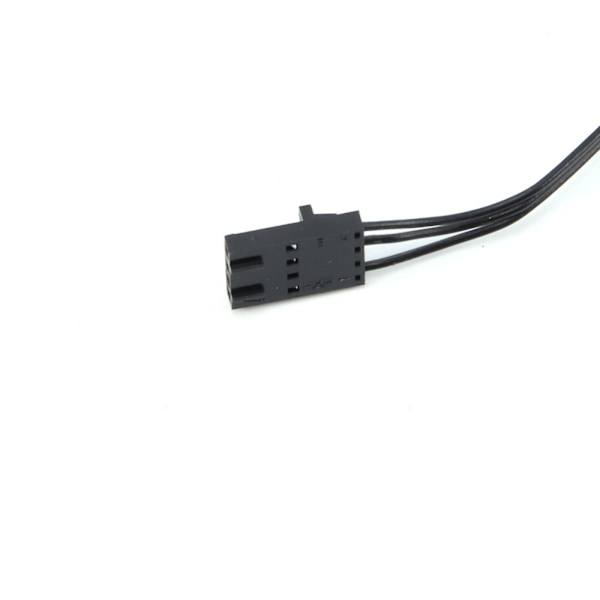

För RGB LED Fan Hub / Lighting Node Core-versionen:

Detta ansluts till en fläktport på Corsair RGB LED Fan Hub eller Lighting Node Core.

Om din enhet inte har sin egen strömkälla måste du se till att strömförbrukningen på en enda Corsair RGB LED Fan Hub / Lighting Node Core är begränsad till cirka 4A (20W). Detta kommer att motsvara ungefär 120 RGB-lysdioder, men du måste kontrollera specifikationerna för alla lysdioder du ansluter. Om du överskrider gränsen kan du spränga kondensatorn i RGB LED Fan Hub / LNC.

RGB LED Fan Hub-anslutningen kommer att duplicera signalen till nästa enhet på fläkthubben. Till exempel, om du använder den här adaptern för att ansluta en Lian Li Strimer (12 lysdioder) till en RGB LED Fan Hub / Lighting Node Core på port 1 och sedan en Corsair HD-RGB-fläkt på port 2 (också 12 lysdioder), kommer Corsair-fläkten och Lian Li Strimer att ha identiska effekter. I iCUE skulle detta konfigureras som en enda HD-RGB-fläkt. Tänk på detta när du konfigurerar dina belysningskanaler.

Kontakta oss gärna om du har några frågor.

Notera:

Vänligen tillåt mindre avvikelser på grund av manuell mätning.

På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg.
