Funktioner:

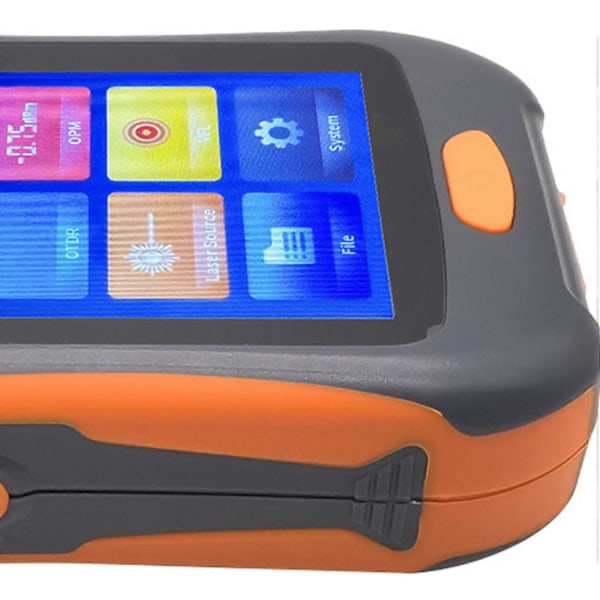

1. HD FULL TOUCHSCREEN: Den 3,5 tum stora HD-pekskärmen ger inte bara tydliga bilder utan stöder även multitouch för användarvänliga interaktioner. Arbetsvåglängden på 1550 nm möjliggör ett belysningstest.
2. LITE TESTBLINDZON: Med en liten testblindzon erbjuder denna testare ett maximalt testintervall på 80 km, vilket gör den mycket effektiv.
3. INTELLIGENT LÄNKANALYS: Den optiska tiddomänreflektorern ger intelligent länkanalys och presenterar intuitivt analyshändelsen, vilket möjliggör enkel förståelse och beslutsfattande.
4. BÄRBAR OCH ANVÄNDARVÄNLIG: Kompakt och lätt, denna OTDR-testare är enkel att bära med sig, vilket gör den idealisk för fältarbete. Den smidiga multitouch-kontrollen och den färgglada mjuka ljusskärmen, med justerbar ljusstyrka, ger en bekväm användarupplevelse.
5. UMFATTANDE TESTFÖRMÅGA: Den här enheten är särskilt användbar för att utvärdera FTTx- och accessnätverkets konstruktion och underhåll. Den kan identifiera optiska fiberbrottpunkter, mäta optisk kabellängd och beräkna relativ optisk effektförlust, vilket gör den till ett måste-ha-verktyg för nätverkstester.
Specifikation:
Artikeltyp: Optisk tiddomänreflektor
Modell: NK2800
Material: ABS
Strömförsörjning: Inbyggt polymerlitium batteri kapacitet 2200mah (levereras med inbyggt batteri)
Optisk tiddomänreflektor
G.652 Enlägesfiber Våglängd: 1550nm±20nm
Maximal tillåten effekt för optiskt test: 1490nm mindre än 10dBm
1577nm är mindre än 10dBm
1310nm är mindre än 10dBm
1270nm är mindre än 10dBm
Maximalt dynamiskt område: 20dB
Minsta händelseblindområde: Ca. 2,5 m / 8,2 fot
Dämpningsblindområde: Ca. 10 m / 32,81 fot
Testintervall: Ca. 100 m / 328,1 fot, 300 m / 984,3 fot, 500 m / 1640,4 fot, 1250 m / 4101 fot, 2500 m / 8202,1 fot, 5000 m / 16404,2 fot, 10000 m / 32808,4 fot, 20000 m / 65616,8 fot, 40000 m / 131233,6 fot, 80000 m / 262467,2 fot
Testpulsvidd: 5ns, 10ns, 20ns, 30ns, 50ns, 80ns, 100ns, 200ns, 300ns, 500ns, 800ns, 1μs, 2μs, 3μs, 5μs, 8μs, 10μs, 20μs
Räckviddsnoggrannhet: ±(1m+ provtagningsintervall +0,005%× testdistans)
Brytningsindex: 1,00000 till 2,00000
Reflektionsnoggrannhet: ±3dB
Förlustmätningsläge: 4-punktsmetod, 5-punktsmetod
Optisk C: SC PC
Optisk effektmätare
Våglängdsområde: 800nm till 1700nm
Våglängdskalibrering: 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 nm
Mätintervall: 50 till +26dBm (standard)
Erkänningsfrekvens: CW, 270Hz, 330Hz, 1kHz, 2kHz
Upplösning: 0,01dB
Osäkerhet: ±5%
Optisk kontakt Universal kontakt: FC SC ST
Stabiliserad ljuskälla
Utgångsvåglängden är konsekvent med OTDR-utgångsvåglängden
Lasertyp: FP LD
Utgångseffekt: ≥-5dBm
Stabilitet: CW,±0,5dB/15min (test efter 15 min förvärmning)
Optisk kontakt: SC PC
Visuell fellokalisering
Arbetsvåglängd: 650nm±20nm
Utgångseffekt: ≥10mW
Arbetsläge: CW, 1Hz, 2Hz
Optisk kontakt: Universal kontakt.
Paketlista:
1 x Optisk tiddomänreflektor 1 x USB-kabel 1 x Nätadapter 1 x Bärväska 5 x Rengöringsplattor 1 x CD
