Förbättrad design med strömkanaler
Med denna adapter behöver inga kablar klippas! Anslut helt enkelt denna mellan ditt kort och din kabel, fäst de 3 BLTouch-kablarna och uppgradera din firmware.

Kompatibel med:
3
3 Pro
5
-10 Mini
-10
Inkompatibel med:
ANet A8
2
4
-8
du ansluter BLTouchs 3 stift enligt märkningen på kortet.
Du måste ha en Bootloader flashad till ditt 3-kort för att kunna använda detta. Stöd för detta tillhandahålls inte.
Observera:

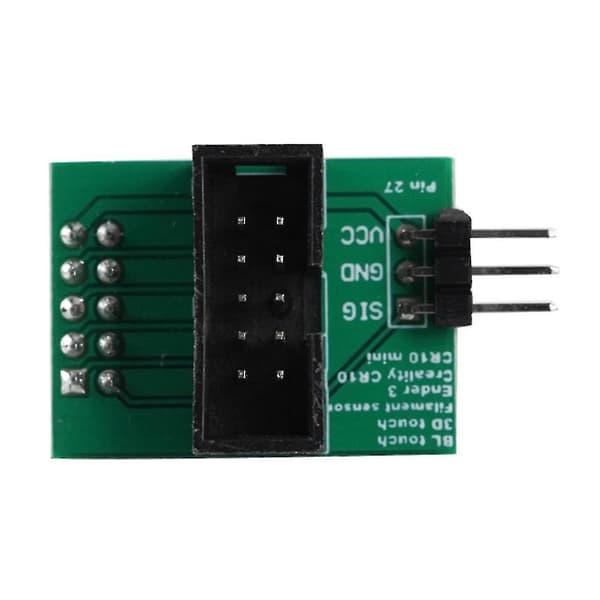

Pin 27-kortet gör installationen av en BLTouch eller filamentsensor snabb och enkel. Normalt skulle du behöva klippa bandkabeln och löda in i pin 27, men med kortet är det plug and play (efter firmwareuppdatering).
Se till att kontrollera din kabelkonfiguration på din BLTouch eller filamentsensor. De nya BLTouch-sensorerna ska anslutas direkt till kortet utan att stiften behöver tas bort från kontakten.
Vänster till höger: Brun-Jord, Röd-5v, Gul/Orange-Signal
Koppla bort LCD-bandkabeln ext1 på kontrollkortet
Anslut Ext1 till pin 27-kortet

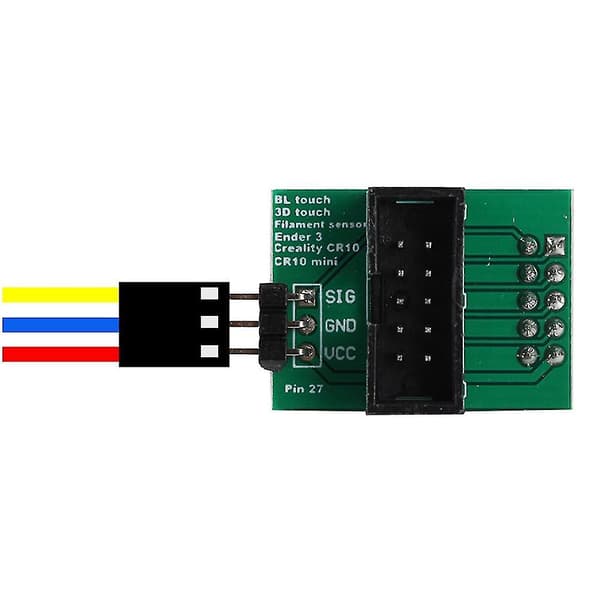

Anslut BLTouch till de 3 stiften på pin 27-kortet. Vänster till höger: Brun-Jord, Röd-5v, Gul-Signal

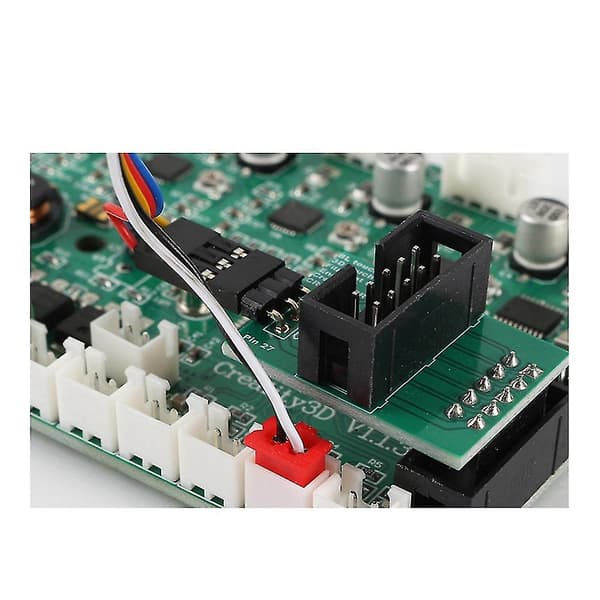

Anslut pin27 till huvudkortet. Se till att rikta in stiftlisterna från pin 27 till huvudkortet.
Färg: Som visas
Material: PC+Metall

Paketets innehåll:
2 x pin 27 kortadapterkort

Endast ovanstående paketinnehåll, andra produkter ingår ej.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
