Förbättrad design med strömkännor

Med denna adapter behöver inga kablar kapas!! Anslut helt enkelt denna mellan ditt kort och din kabel, fäst de 3 bltouch-kablarna och uppgradera din firmware.



Kompatibel med:

3

3 Pro

5

-10 Mini

-10

Inkompatibel med:

ANet A8

2

4

-8

du ansluter BLTouchs 3 stift enligt märkningen på kortet.

Du måste ha en bootloader blinkad till ditt 3-kort för att kunna använda detta. Support för det tillhandahålls inte.

Uppmärksamhet:

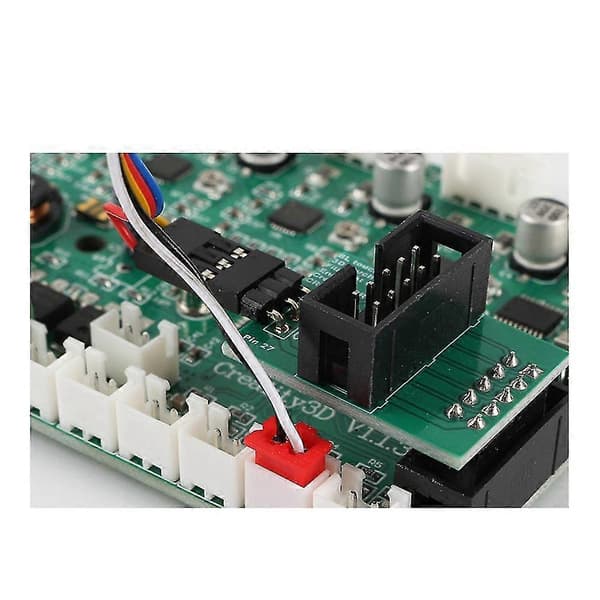

Stift 27-kortet gör installationen av en bltouch eller filamentsensor snabb och enkel. Normalt skulle du behöva klippa av bandkabeln och löda in i stift 27, men med kortet är det plug and play. (efter firmwareuppdatering)

Se till att kontrollera din kabelkonfiguration på din bltouch eller filamentsensor. De nya bltouch-sensorerna ska kunna anslutas direkt till kortet utan att behöva ta bort kontakten.

Från vänster till höger: Brun-Jord, Röd-5v, Gul/Orange-Signal

Koppla bort lcd-bandkabeln ext1 på styrkort

Anslut Ext1 till stift 27-kortet

Anslut bltouch till de 3 stiften på stift 27-kortet. Från vänster till höger: Brun-Jord, Röd-5v, Gul-Signal

Anslut stift 27 till huvudkortet. Se till att justera stiftkontakterna från stift 27 till huvudkortet.

Färg: Som visas

Material: PC+Metall



Paketinnehåll:

2 x stift 27-kort adapterkort



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
