Funktioner:\r
\r
Lätt att använda. Kan appliceras på olika typer av 3D-skrivare. Standardutlösningsavståndet är 0,1 mm.\r
Hög precision, nivelleringsrepeterbarhet kan vara 0,05 mm.\r
Modulens genomsnittliga livslängd är mer än 500 000 gånger.\r
Kompatibel med nästan alla 3D-skrivares moderkort på den nuvarande marknaden.\r
Bra anti-interferensförmåga, påverkas inte av plattformsmaterialet, omgivande ljus, omgivningstemperatur och luftfuktighet etc.\r
Använder matrisnät icke-linjär nivelleringsmetod för automatisk nivellering. Fördelen med denna nivelleringsmetod är att den kan utföra nivellering på ett icke-linjärt plan, såsom en ojämn yta tryckt PCB-bädd.\r
\r
\r
\r
Specifikationer:\r
Kompatibelt munstycke (valfritt): För Makerbot, för MK8, för E3DV6\r
Vikt: 12g\r
Signalledning: 1m/39.37inch\r
Relaterade instruktioner:\r
\r
\r
Som visas i figurerna ovan är den svarta trådramen det effektiva utskriftsområdet för utskriftsplattformen. När nivelleringspunkten är inställd på 4 punkter i systemet, kommer värdevalspunkterna för auto-nivelleringssonden på utskriftsplattformen att vara alla de röda prickarna som visas ovan. Alla dessa röda prickar delar upp utskriftsplattformen i små kvadrater eller rektanglar. Sedan kommer systemet att lagra data för alla punkter i systemet. Som ett resultat delas utskriftsplattformen in i flera små plattformar. Efter nivellering, när skrivhuvudet rör sig, kommer systemet att ta mätdata från de fyra punkterna runt området enligt skrivhuvudets realtidsområde och sedan beräkna realtidshöjdkompensationsmängden för skrivhuvudet enligt data, för att nå målet att nivellera hela plattformen. För Delta-modellskrivare, efter detektering, kommer den att utöka dödzonsdata baserat på omgivande data.\r
Beskrivning av parametrar för automatisk nivellering:\r
Förskjutning i X-axelns riktning: förskjutningen av nivelleringssonden relativt skrivmunstycket i X-axelns riktning\r
Förskjutning i Y-axelns riktning: förskjutningen av nivelleringssonden relativt skrivmunstycket i Y-axelns riktning\r
Förskjutning i Z-axelns riktning: avståndet från plattformen till skrivhuvudet när nivelleringssonden detekterar plattformen\r
Sondens infällda vinkel: servons vinkel för nivelleringssonden när sonden är infälld/indragen/upp (kan ignorera detta när den inte används)\r
Sondens öppna vinkel: servons vinkel för nivelleringssonden när sonden är utfälld/ner (kan ignorera detta när den inte används)\r
Antal nivelleringspunkter: Antalet sondpunkter som sonderar på planet. Det faktiska antalet detekterade punkter är lika med kvadraten på det inställda värdet. Till exempel, om inställt på 4 punkter, detekteras faktiskt 16 punkter, och det maximala är 9, nämligen 81 punkter.\r
Sondens utlösningsläge: Ställ in nivåtillståndet när nivelleringssonden utlöses.\r
\r
\r
Paketet innehåller:\r

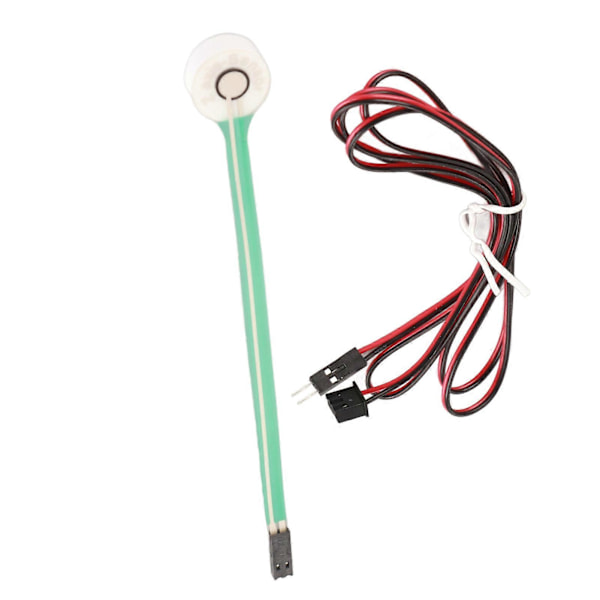

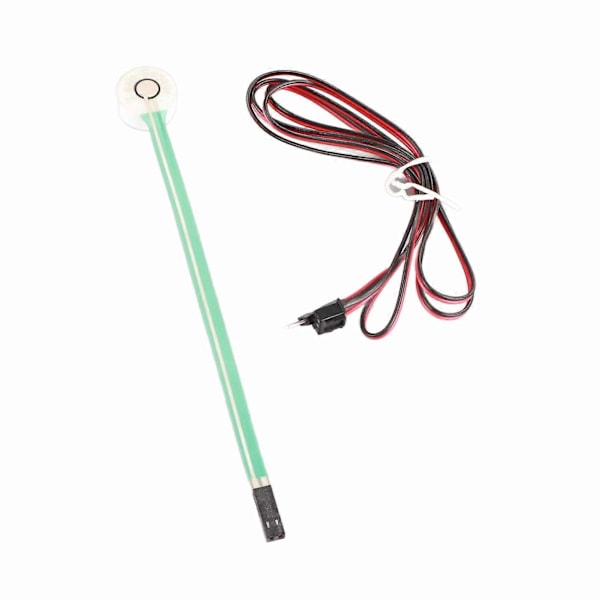

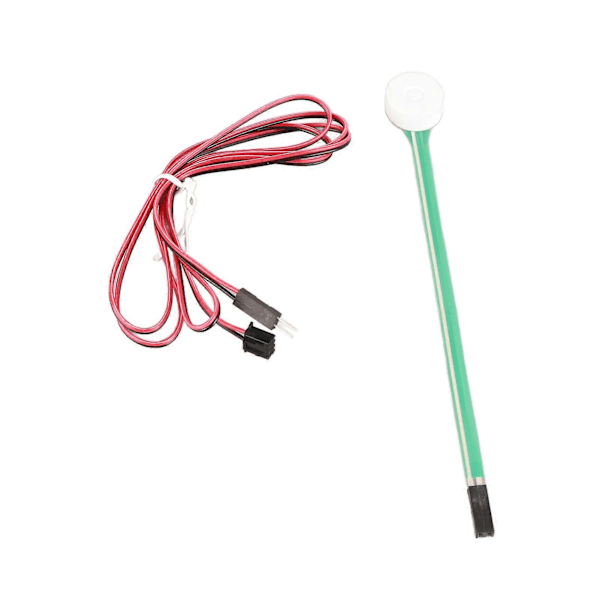

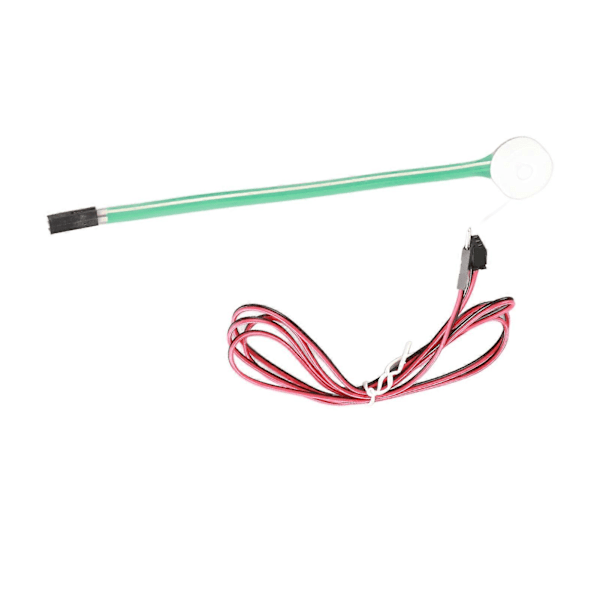

1 x Auto-nivelleringsmodul\r
\r
1 x 1 meter signalledning\r
\r
\r
\r
Obs: Använd inte nivelleringssensorn när munstyckets temperatur är högre än 45 grader!!!\r
Observera att den nya och gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
