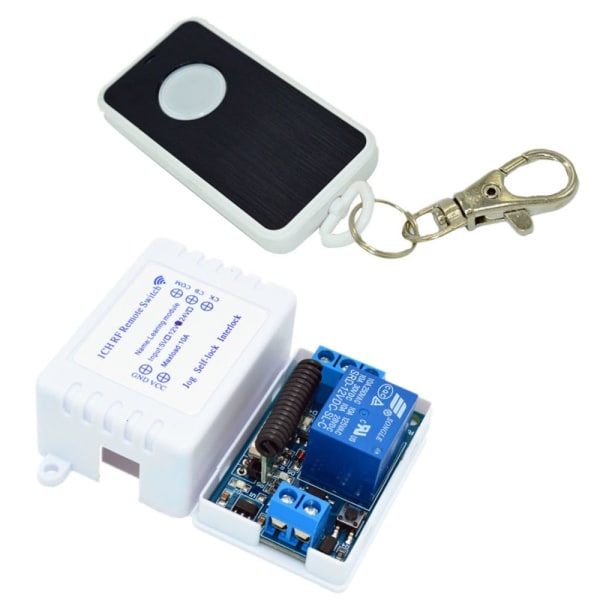

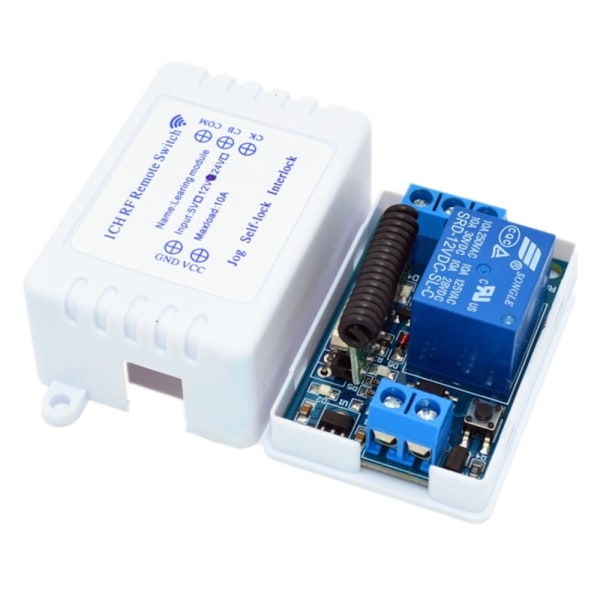

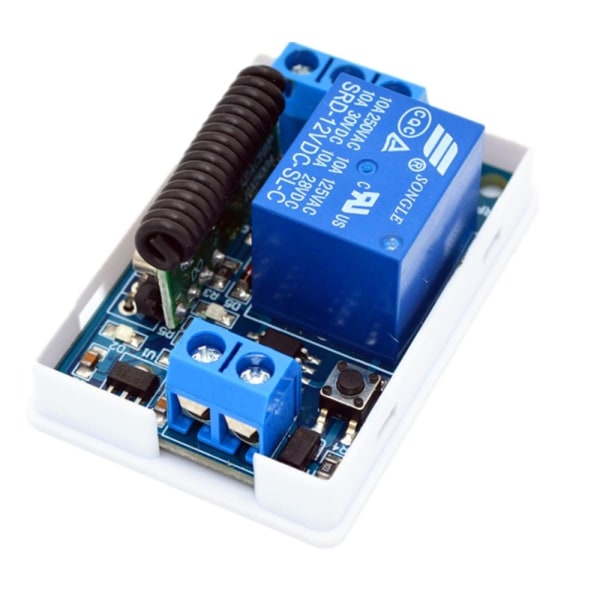

Relämodul 433m 1-kanals DIY 12V trådlös fjärrkontroll switch 1 knapp längre räckvidd Höjdpunkter Generiskt märke 433m Relämodul 1-kanals DIY 12V trådlös fjärrkontroll switch 1 knapp längre räckvidd Beskrivningen: Modultyp: 1 kanal 433MHZ inlärningstyp; Mottagningsavstånd: 15-50 meter Arbetsläge: självlåsande, jogging och låsande arbetslägen Arbetsinstruktioner: D2 strömindikator; D4-relä switch indikator; Indikator D3-inlärning. Lämplig för infraröd fjärrkontroll switch, utrustning apparat kontroll switch, för att ersätta manuell mekanisk switch, strömbrytare, fjärrkontroll produktmodifiering, etc. Specifikation: Arbetsingångsspänning: 5V/12V/24V VDC: ansluten till den positiva polen på strömförsörjningen GND: ansluten till den negativa polen på strömförsörjningen Arbetsström: ca 32/45/75mA (reläets tillstånd) Statisk arbetsström: ca 4mA (reläets frigöringstillstånd) Mottagarens storlek: 50x35x22mm / 1.96x1.37x0.86in (med hölje, hölje med skruvhål) Modultyp: inlärningstyp trådlös modul 433M Mottagningsavstånd: 15-50 meter Utgångsläge: Utgången är passiv utgång, modulen används huvudsakligen som en switch; CK (normalt öppen), COM (gemensam), CB (normalt stängd) Obs: CB och COM är anslutna under normala förhållanden. När CB och COM används som en switch används den i allmänhet inte. Endast de två gränssnitten CK och COM används. Användarmanual: Självlåsande läge: efter påslagning, tryck och håll ned S1-knappen på modulen, D4-lampan blinkar 1 gång, släpp sedan knappen och tryck på fjärrkontrollknappen för att lära; D4-modulens LED blinkar 3 gånger och blinkar inte; Vid denna tidpunkt har fjärrkontrollknappen lärts in och modulen är automatiskt inställd på självlåsande läge. Joggingläge: efter påslagning, tryck och håll ned S1-knappen på modulen, D4-lampan blinkar 2 gånger, släpp sedan knappen, tryck sedan på knappen på fjärrkontrollen för att lära; D4-modulens LED blinkar 3 gånger och blinkar inte; Vid denna tidpunkt har fjärrkontrollknappen lärts in och modulen är automatiskt konfigurerad i joggingläge. Låsläge: efter påslagning, tryck och håll ned S1-knappen på modulen, D4-lampan blinkar 3 gånger, släpp sedan knappen, tryck sedan på knappen på fjärrkontrollen för att lära; D4-modulens LED blinkar 3 gånger och blinkar inte; Vid denna tidpunkt har fjärrkontrollknappen lärts in korrekt och modulen är konfigurerad för att endast kunna öppnas; Efter påslagning, tryck och håll ned S1-knappen på modulen, D4-lampan blinkar 4 gånger, släpp sedan knappen och tryck och håll ned fjärrkontrollknappen för att lära; D4-lampan blinkar 3 gånger och blinkar inte; Vid denna tidpunkt har fjärrkontrollknappen lärts in och modulen är konfigurerad för att endast stänga av och inte kan slås på; Därmed realiseras funktionen av en knapp för att öppna en knapp. Rensa läge: efter påslagning, tryck och håll ned S1-knappen på modulen, D4-lampan blinkar 5 gånger, släpp sedan knappen; modulen raderas. Paketet innehåller: 1 st relämodul med 1 st hölje fjärrkontroll
