[Magnetisk utlösning] Kurva B: (3-5) LN, kurva C: (5-10) LN, kurva D: (10-14) LN

[Skydd] Skydd mot kortslutningar, överbelastningsskydd, kontrollisolering

[Skydd mot kortslutningar och snabb släckning av ljusbågar] När kretsen är kortsluten kan den elektromagnetiska utlösningsmekanismen bryta strömmen stabilt, vilket är säkrare att använda. Strömbrytaren kan släckas snabbt; ljusbåge för att undvika elektriska bränder och säkerställa din säkerhet.

[Stor tillämpning] Miniatyrbrytare används ofta i energidistributionsskydd i civila, kommersiella och industriella byggnader.

[Kopplingsmetod] hög och låg, låg och hög

Specifikation:

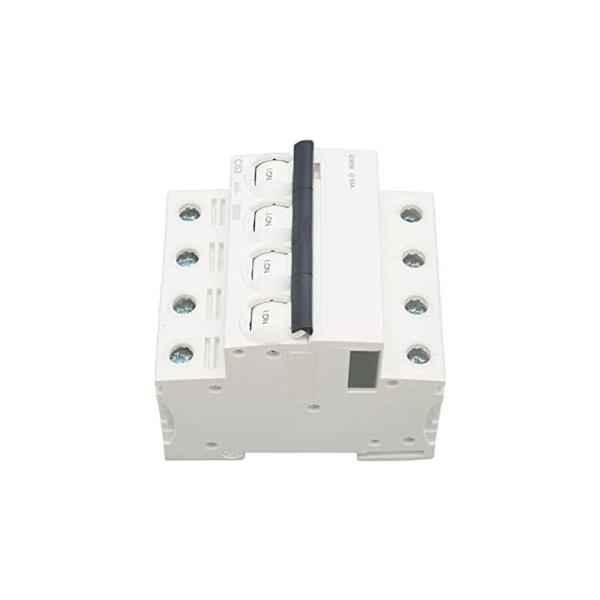

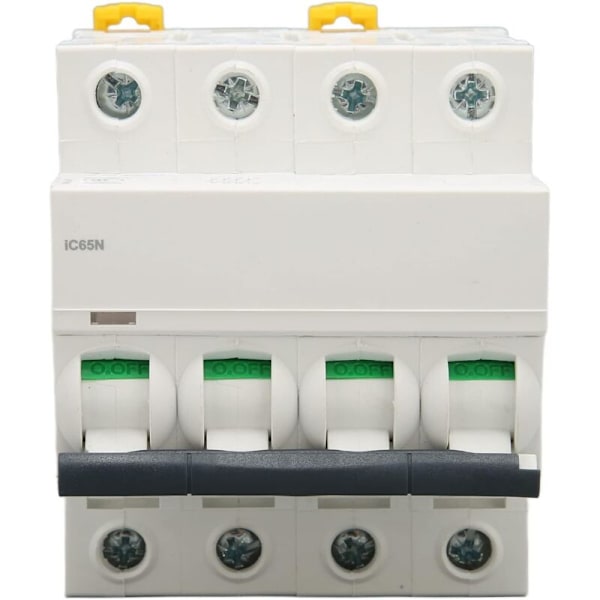

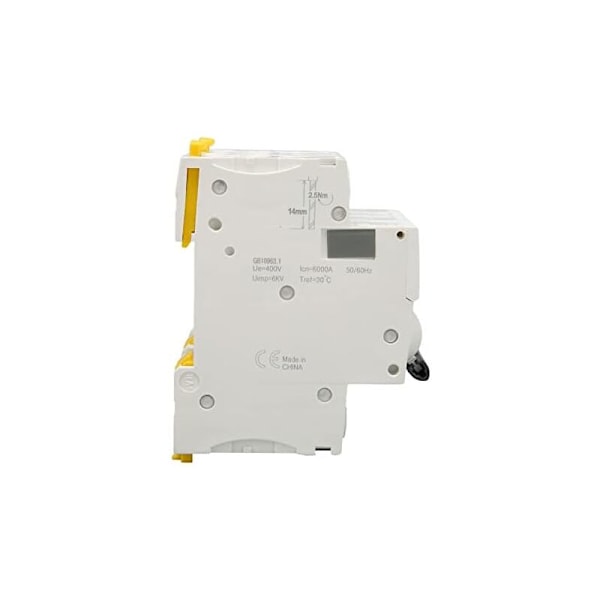

Miniatyrbrytare

Material: PA66

Nominell isolationsspänning (IU): 500 VAC

Föroreningsnivå: 3

Impulsståspänning (Uimp): 6 kv

magnetisk utlösning:

kurva B: (3-5) LN

Kurva C: (5-10) LN

Kurva D: (10-14) LN

Termisk utlösningsreferensjusteringstemperatur: 30 ℃

Användningskategori: A, i enlighet med standard IEC60898-1

Strömgränsningsnivå: 3

Enpolig effekt (ICN1): ICN1 = ICN (6000a)

Skyddsklass (IEC60529):

Hörnkod: IP20

installerad i distributionsboxen: IP40, isolationsklassen är ⅱ

Överspänningskategori (IEC60364): Ⅳ

Fuktvärmebeständighet (IEC60068-1): Klass 2 (vid 55 ° C, relativ luftfuktighet 95 %)

Kopplingsmetod: hög och låg, låg och hög

funktion: Skydd mot kortslutningar, överbelastningsskydd, kontrollisolering

Elektrisk livslängd: 10 000 gånger

Mekanisk livslängd: 20 000 gånger

rumstemperatur: -35 ℃ -70 ℃

Lagringsmiljö: lagringsmiljö: -40 ℃ -85 ℃

spänning: 400 V

Lista över paket:

1 miniatyrbrytare
