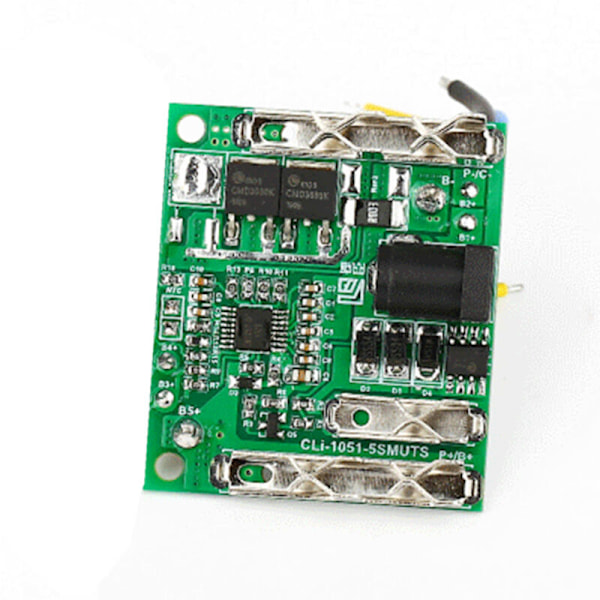

Skyddskretsen är för 5 seriekopplade Li-ion-batterier, främst för elverktyg.
Den använder en speciell IC för 5S litium-batterier som processor för att detektera spänningen, laddnings- och urladdningsströmmen och temperaturen för varje batteri i realtid.

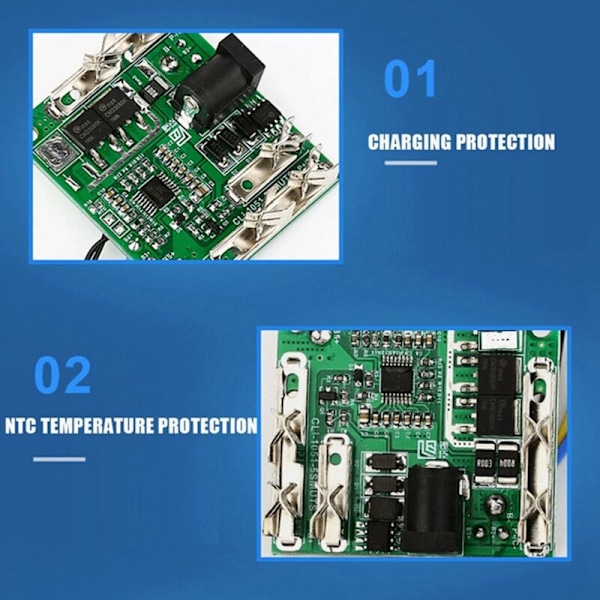

Olika stabila skyddfunktioner för laddning och urladdning, såsom överladdningsskydd, överurladdningsskydd och kortslutningsskydd.
Låg energiförbrukning, arbetsströmmen är cirka 25uA och vilolägesströmmen är cirka 6uA. Att välja rätt skyddskrets och tillämpa den på rätt sätt är avgörande för batteriernas livslängd.
Laddningsspänning: 19/21V. Laddningsspänning för enskild cell: 3.8/4.25 V. Kontinuerlig urladdningsström: 8-20A. Överladdningsdetekteringsspänning för enskild cell: 3.85-4.25V. Överladdningsskyddstid: 1 S. Återställningsspänning för överladdad enskild cell 3.75-4.13V

Överladdningsskyddsfrigöringstid: 1ms
Överurladdningsdetekteringsspänning för enskild cell: 2-2.8V
Överurladdningsskyddstid: 1S
Återställningsspänning för överurladdad enskild cell: 2.5-3.0V
Överurladdningsskyddsfrigöringstid: 100 +/- 20ms
Överströmdetekteringsspänning: 0.1-0.4V
Överströmdetekteringsström: 30 +/- 5A
Överströmdetekteringstid: 1S
Återställningsstatus: automatisk
Kortslutningsskydd: stöd ja
Kortslutningsdetekteringstid: 250 uS
Kortslutningsfrigöringstid: 1S
Kortslutningsdetekteringsspänning 0.8V
Skyddtemperatur: 70 +/- 5 grader
Återställningstemperatur: 55 +/- 5 grader
Inre resistans för huvudurladdningskretsen: 30 +/- 5 m ohm
Driftstemperatur: -40 grader-85 grader RH mindre än eller lika med 75%
Lagringstemperatur: -40 grader - 125 grader mindre än eller lika med 75%
Färg: Grön
Material: PCB

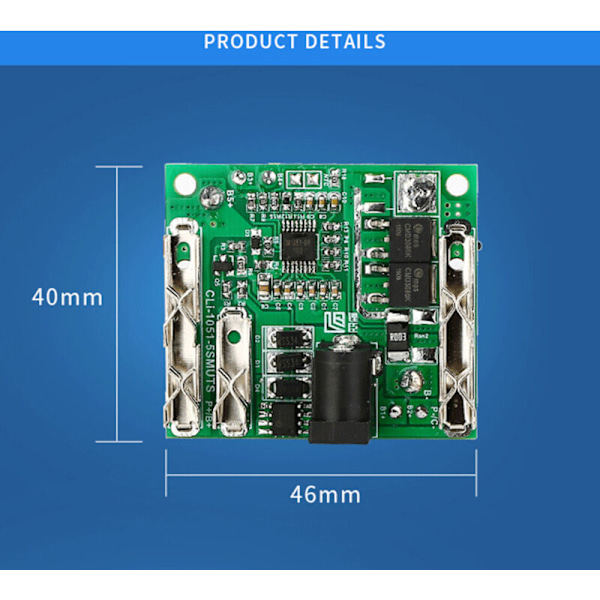

Storlek: 46x40mm

Paketinnehåll:
5 * Batteriskyddskrets

Endast ovanstående paketinnehåll, andra produkter ingår inte.
