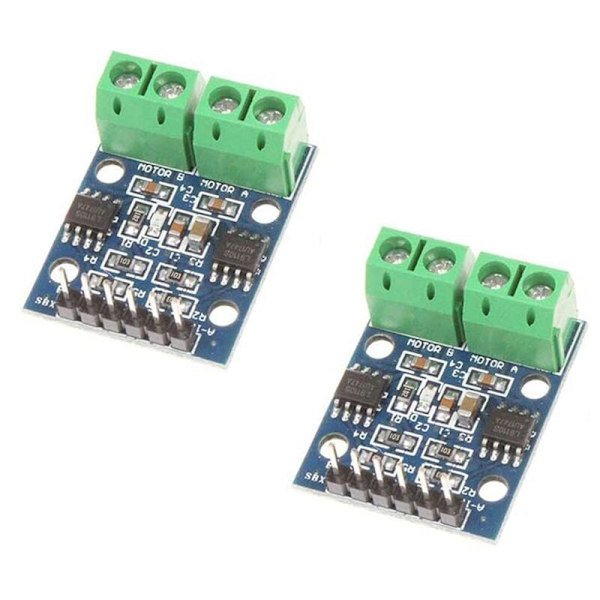

1. Motorkontroll till L9110S
2. Modulmatningsspänning: 2,5-12V
3. Lämpligt motorområde: mellan motorns driftspänning på 2,5V till 12V, den maximala driftspänningen på 0,8A, den smarta bilens strömspänning och den aktuella marknaden ligger inom detta.
4. Driv DC-motorer eller en 4-trådig tvåfasig stegmotor.
5. PCB-storlek: 2,8 cm x 2,1 cm ultra-liten storlek, lämplig för montering.

Levereras med fasta fästningshål, diameter: 3mm
Modulgränssnittsbeskrivning:
Instruktioner för svart böjd 6P:
VCC ansluten till extern spänning 2,5V till 12V
GND Ansluten till extern GND
IA1 Ansluten till den externa mikrokontrollens IO-port
IB1 Ansluten till den externa mikrokontrollens IO-port
IA2 Ansluten till den externa mikrokontrollens IO-port
IB2 Ansluten till den externa mikrokontrollens IO-port
4P-terminalinstruktioner:
OA1 Ansluten till 2 stift på DC-motor, nej
OA2 OB2 Ansluten till 2 stift på DC-motor, nej
Bruksanvisning för moduler:
Slå på VCC, GND och modulens strömindikator lyser;
IA1-ingång hög nivå, IA1-ingång låg nivå, [OA1] motorrotation;
Ingång IA1 låg nivå, ingång IA1 hög nivå, [OA1] motor omvänd;
Ingång IA2 hög nivå, ingång IA2 låg nivå, [OA2 OB2] motorrotation;
Låg nivå d IA2-ingång, IA2-ingång hög nivå, [OA2 OB2] backmotor
Notera:
Installationen av elektroniska moduler kräver grundläggande kunskaper och kräver en viss professionell elektronikgrund och praktisk förmåga. Köp noga!
Färg:blå
Material:PCB

Paketinnehåll:

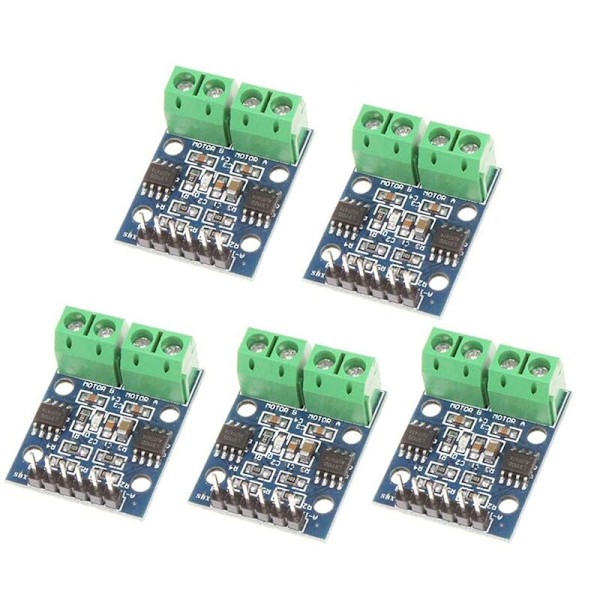

5 x H-brygga stegmotor dubbel styrkort L9110S DC-motordrivrutin

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i en annan lite annorlunda än den riktiga saken. Det tillåtna mätfelet är +/- 1-3 cm.
