Reläets tidsfördröjning och strömförsörjning är ansluten. Specifikt enligt följande: för 12 v strömförsörjning till reläet, reläet inte omedelbart och absorption, reläets utgångsstatus till: normalt öppen och offentlig frånkoppling, normalt stängd och offentlig ledning; Vänta på fördröjning 1-10 s (justerbar), relä och absorption, vid denna tidpunkt, reläets utgångar status till: normalt öppen och offentlig ledning, normalt stängd och offentlig frånkopplad; Så länge modulen kontinuerligt, kommer detta tillstånd att kvarstå.


Fördröjningstiden är justerbar, (0 ~ 10 sekunder)

IKncreasing potentiometern kan öka fördröjningstiden

kondensatorn C1 kan öka fördröjningstiden

med ingångsljus



Ett relä och indikatorlampor

Kontrollerad ac 220 v / 10 a enhet.(maximal kontrollutrustning 2000 w)

Ström med reläskydd.

Fördröjningstidsformeln: T = 1,1 RC.Till exempel: 100 uf kapacitansmotstånd 100 k T = 1,1 * 100000 * 0,0001 = 11 sekunder


Den inbyggda utrustningen på tidsfördröjningen, förhindrar överdriven ström när billaddaren bränner inbyggd utrustning.

Behöver ha beställning för att starta tillfället, för att förhindra att flera enheter samtidigt startström är för brännande apparater.


Huvudchip: NE555

Arbetsspänning: DC12V

Färg:röd+grön+blå

Material:PC, Metall

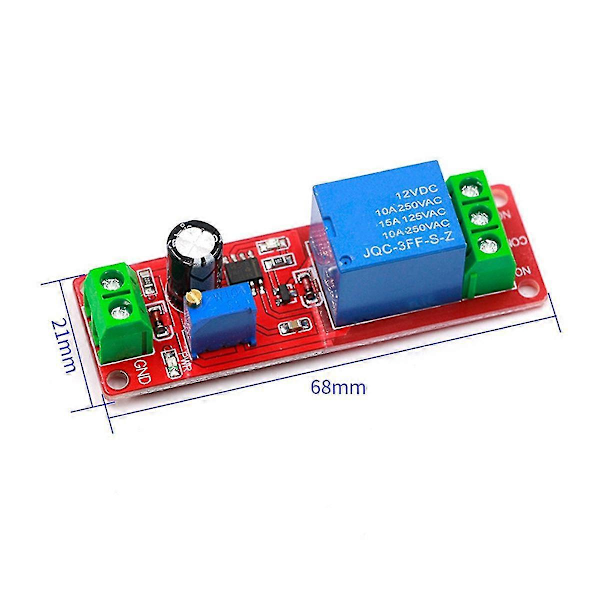

Storlek: 6,8 x 2,1cm



Paketinnehåll:

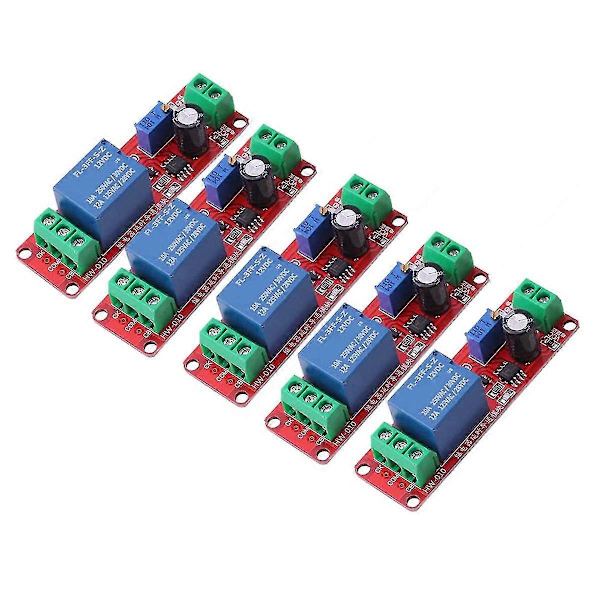

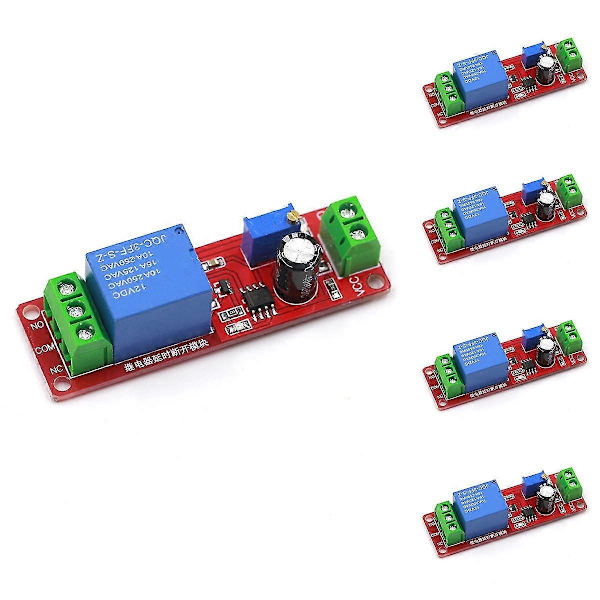

5 x NE555 Fördröjningsreläsköld Timer



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den riktiga saken. Det tillåtna mätfelet är +/- 1-3cm.
