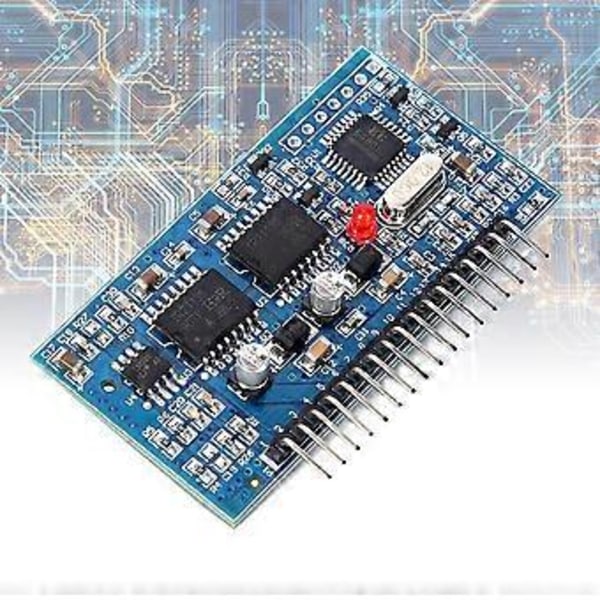

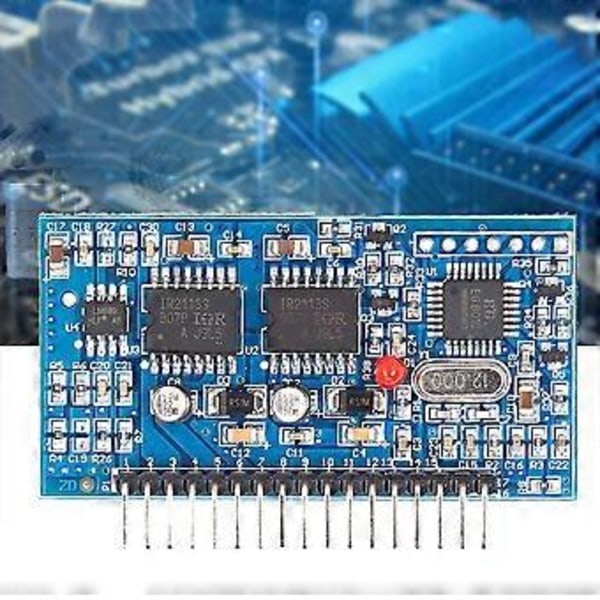

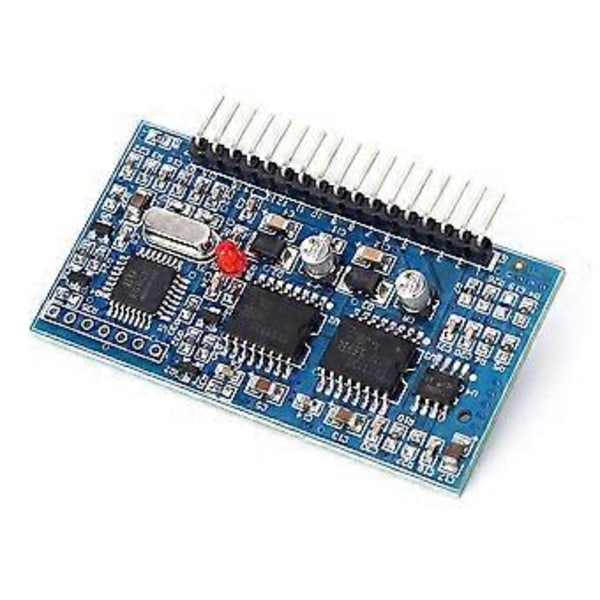

Funktion: EG8010 är ett digitalt, fullt funktionellt ren sinusvåg inverter generatorchip med dödzonskontroll. Det används för DC-DC-AC tvåstegs effektomvandlingsarkitektur eller DC-AC enstegs effektfrekvenstransformator boost-omvandlare. Arkitektur, extern 12MHz kristalloscillator, kan realisera ren sinusvåg 50Hz eller 60Hz inverterchip med hög precision, distorsion och övertoner. Chippet använder CMOS-teknik och integrerar SPWM sinusgenerator, dödtidskontrollkrets, amplitudfaktormultiplikator, mjukstartkrets, skyddskrets, RS232 seriellt kommunikationsgränssnitt och 12832 seriell LCD-drivrutinsmodul. Ren sinusvåg inverter drivkort EGS002 EG8010 IR2110 drivrutinsmodul Unipolär och bipolär modulering Med dödzonskontroll, ställer stiftet in 4 dödtider: 300nS dödtid 500nS dödtid 1.0uS dödtid 1.5uS dödtid Realtidsbearbetning av spänning, ström och temperaturåterkoppling Stiftinställning mjukstartläge 1S svarstid Seriell kommunikation ställer in utspänning, frekvens och andra parametrar Den externa seriella porten 12832 flytande kristalldisplaymodulen visar spänning, frekvens, temperatur och ström i invertern. Specifikation: Modell: EG8010 PWM bärfrekvens: 23.4KHz Strömförsörjning: 5V Stift ställer in 4 typer av ren sinusvågsutgångsfrekvens: 50Hz ren sinusvåg fast frekvens 60Hz ren sinusvåg fast frekvens 0-100Hz ren sinusvåg frekvens justerbar 0-400Hz ren sinusvåg frekvens justerbar Skydd: Överspänning, underspänning, överström, överhettningsskydd Paketlista: 1 * Modul Obs: Den faktiska produktfärgen kan avvika från fotot på grund av ljus. Det kan finnas en liten avvikelse i mätningen av produkten. Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
