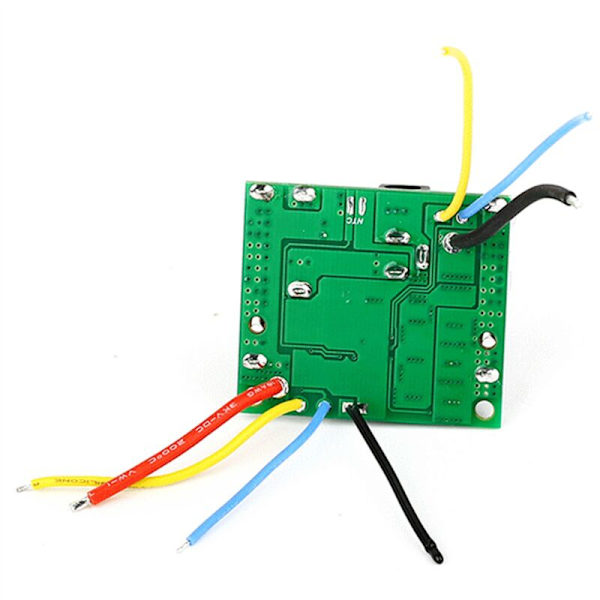

Skyddskortet är för 5 serie Li-ion batterier, främst används för elverktyg.
Det använder en speciell IC för 5S litiumbatterier som processor för att detektera spänningen, laddnings- och urladdningsströmmen och temperaturen för varje batteri i realtid.

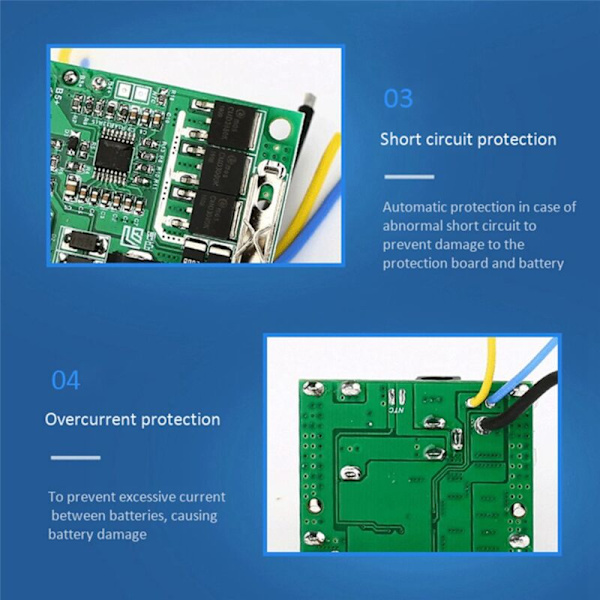

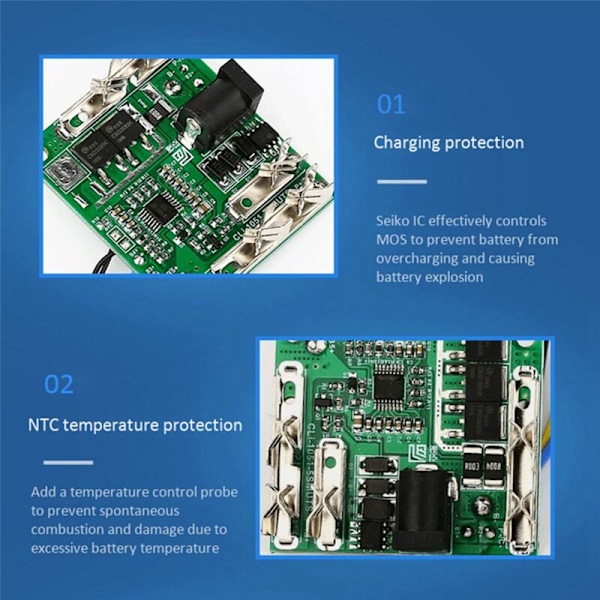

Olika stabila skyddfunktioner för laddning och urladdning, såsom överladdningsskydd, överurladdningsskydd och kortslutningsskydd.
Låg energiförbrukning, arbetsströmmen är cirka 25uA och vilolägesströmmen är cirka 6uA.
Att välja skyddskort och applicera det på rätt sätt är avgörande för batteriernas livslängd. Laddningsspänning: 19 / 21V; Spänning för enskild cellladdning: 3.8 / 4.25V; Kontinuerlig urladdningsström: 8-20A

Överladdningsdetekteringsspänning för enskild cell: 3.85-4.25V
Överladdningsskydds fördröjning: 1S
Återställningsspänning för överladdning av enskild cell 3.75-4.13V
Överladdningsskydds frisläppningstid: 1mS
Överurladdningsdetekteringsspänning för enskild cell: 2-2.8V
Överurladdningsskydds fördröjning: 1S
Återställningsspänning för överurladdning av enskild cell: 2.5-3.0V
Överurladdningsskydds frisläppningstid: 100 + / - 20mS
Överströmdetekteringsspänning: 0.1 -0.4V
Överströmdetekteringsström: 30 + / - 5A
Överladdningsdetekteringstid Överström: 1S
Återställningstillstånd: Auto
Kortslutningsskydd: Stöd Ja
Kortslutningsdetekteringsfördröjning: 250uS
Kortslutningsutlösningsfördröjning: 1S
Kortslutningsdetekteringsspänning 0.8V
Skyddstemperatur: 70 + / - 5 grader
Återställningstemperatur: 55 + / - 5 grader
Inre resistans för huvudurladdningskretsen: 30 + / - 5m ohm
Driftstemperatur: -40 grader-85 grader mindre än eller lika med 75%
Lagringstemperatur: -40 grader-125 grader mindre än eller lika med 75%
Typ: dubbel MOS
Färg: grön
Material: plast
Storlek: 46x40mm / 1.81x1.57inch

Paketinnehåll:
6 * Batteriskyddskort

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
