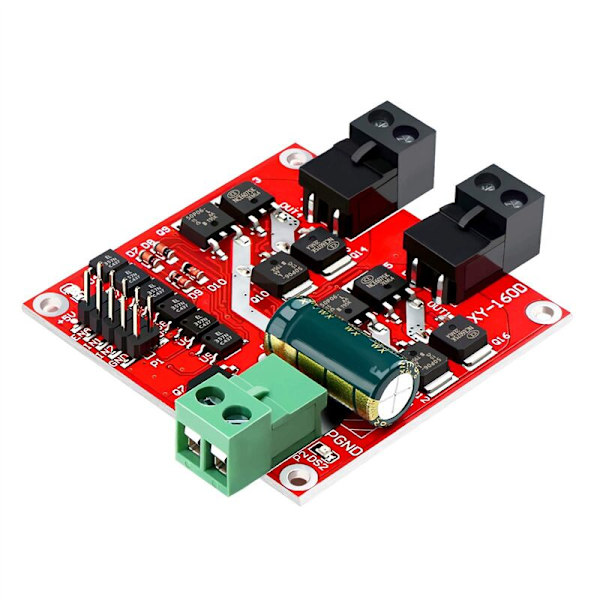

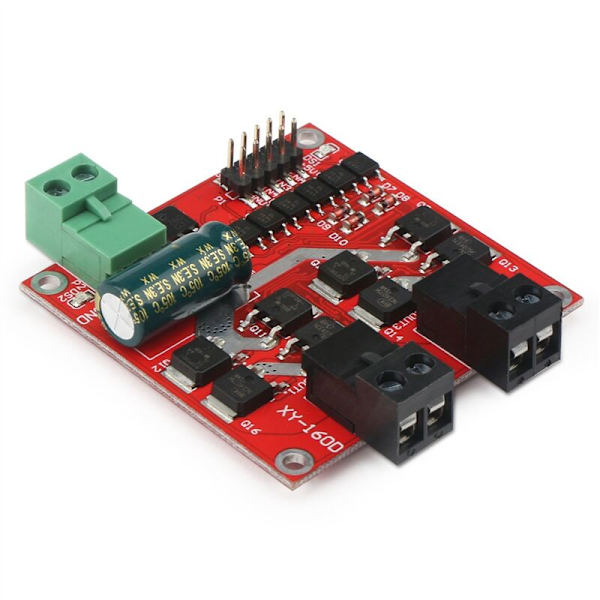

1. Dubbel H-brygga, som kan driva DC-motorer, enstaka 7A, hög; ingångsspänning 6,5V ~ 27V; Ingångsoptokopplare isolerar signalen, IO-porten kan styras direkt, störningar; Underspänningsskydd, för att förhindra att modulen med hög ström bränns omedelbart; hög och elektrostatisk urladdningskrets, hämmar övergående störningspuls och statisk
2. Strömförsörjningsspänning 6,5V-27V, strömförsörjningen ska inte anslutas till eller över 27V, annars kommer modulen att brinna, det rekommenderas att strömmen matas in i serie 1 säkring. Dubbel motorgränssnitt, varje utgång är nominellt 7A, topp 50A, motorgränssnittet ska inte kortslutas, den föreslagna 10A serie säkringen. Styrsignalspänningen 3-6,5V, respektive är aktiveringssignalen och den positiva inversionsstyrsignalen.
3. Aktiveringssignalterminal () justerbar PWM-ingång, PWM-frekvens 0-10KHZ, PWM-minsta pulsbredd 10us. Arbetstemperatur -25 ℃ -80 ℃. Installationshålsdiameter: 3mm, särskild uppmärksamhet bör ägnas åt att förhindra kortslutning på baksidan av kretsen, du kan lägga till en isolerande dyna eller kopparkolonn för att lyfta kretskortet.
4. Lämplig för motorparametrar: 24V nominell spänning för motorn, lämplig identifiering av den nominella 115W och under eller nominella 7A eller mindre enligt motorns långsiktiga arbete. 12V nominell spänning för motorn, lämplig identifiering av den nominella 40W och under eller nominella 7A nominell mindre än motorn för ett långt arbete.
Försiktighetsåtgärder: 1. Växelriktarens strömförsörjning ska inte vändas, den föreslagna strömkontakten i serie 1 säkring, spänningen ska vara mellan 6,5 ~ 27V. 2. Det rekommenderas att den nominella utgången från strömförsörjningen är minst 2 gånger den nominella för motorn så att strömförsörjningen inte kan tillhandahålla den erforderliga spänningen när motorn startar.

3. Kortslut inte motorgränssnittet, eller riskera att bränna drivmodulen, det elektriska gränssnittet föreslås i 10A serie säkring.
4. I omkopplaren och omvänd när behovet av att bromsa 0,1S ovan och sedan omvända, inte i motorn slutade inte när du bytte, eller det kan skada drivningen
5. Stäng av drivmodulen, rör inte direkt eller indirekt, den stora rotationen av motorn eller den elektromotoriska kraften som genereras av motorn kan
Bränn drivmodulen. Om applikationen kräver stor rotation av motorn när drivmodulen är avstängd, rekommenderas det.
Motorgränssnittet för drivningen är anslutet i serie med ett relä (NO och COM-terminaler), och reläspolen och drivningen är anslutna gemensamt. På detta sätt, när strömmen stängs av, kommer reläet att koppla bort drivningen och motoranslutningen.
6. VARNING Utsätt inte drivningen för fukt. Kortslut inte komponenterna på kontrollkortet. Rör inte stiften och dynorna på kortet.
Obs: där 0 är låg, 1 är hög nivå, x är vilken nivå som helst, när den flyter hög.
Färg: Röd
Material: PCB
Storlek: 55 x 55 x 16 mm

Paketinnehåll:
1 x DC Motor Driver

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
