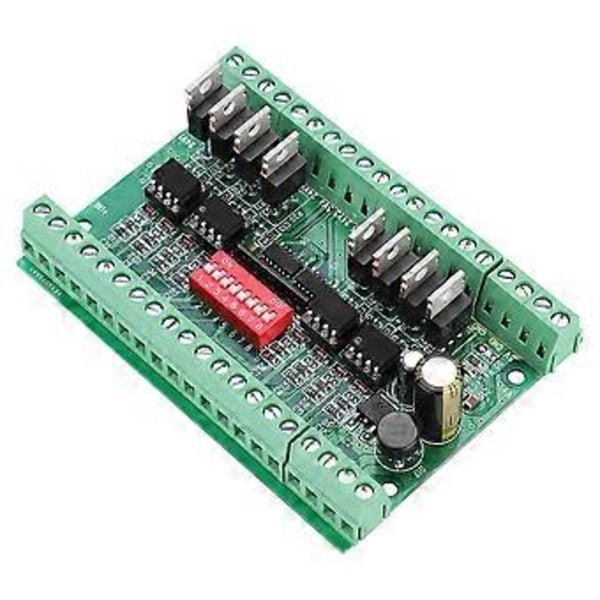

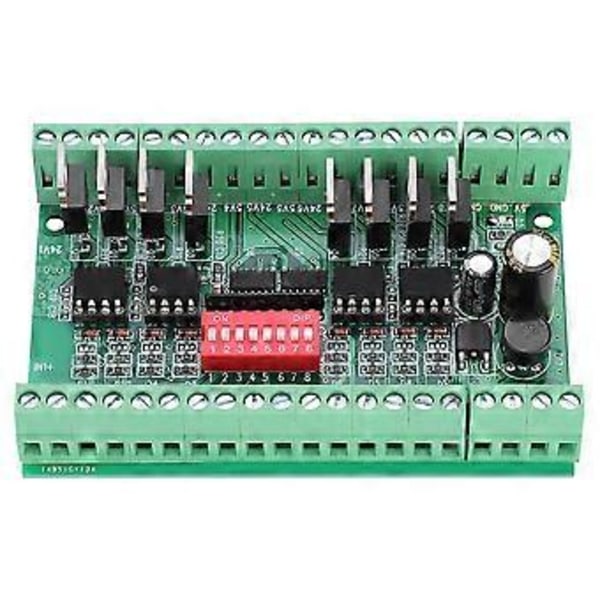

Denna nivåomvandlare används huvudsakligen för PLC- eller MCU-gränssnittsanpassning med andra kretsar, extern krets signalnivåomvandlingskrets eller annan nivåomvandling mellan styrkretsar. Denna modul kan konvertera 8-kanaliga signaler samtidigt, med hjälp av isolationschip med 10MHZ bandbredd, vilket effektivt kan garantera signalens hastighet och integritet. Funktioner: Modulen kan konvertera insignal på 5V nivå till 24V nivå, eller konvertera insignal på 24V nivå till 5V nivå. Den kan också konvertera signal 5V till 5V, eller 24V till 24V nivå, och isolera insignal och utsignal genom optokopplare, vilket kan förbättra kretsens anti-interferensförmåga. Ingångsnivån kan ställas in med DIP-switch, 24V nivåutgång är NPN OC-utgång, utgångsströmmen är 100mA. Den har omvandlings- och förstärkningskrets, bra vågform, stark drivförmåga. Kompatibel med en gemensam katod- eller gemensam anod-ingångsanslutning, matchar europeiska och japanska PLC-gränssnittsstandarder. Kompatibel med AC/DC-ingångsströmförsörjningsgränssnitt, designad med strömindikatorlampa. När utgången är vald som 24V nivå, är det NPN OC-utgång, med maximal 1A lastkapacitet. 24V-utgången är OC-utgång (NPN-kollektor öppen kretsutgång), om du vill testa utgången måste du lägga till ett motstånd, använd normalt ett 10KR-motstånd. Vid konvertering av signal till 24V nivå, bör strömförsörjningen för ingången vara 24V. Vid konvertering av signal till 5V nivå, kan strömförsörjningen för ingången vara mellan 7V-35V. Du kan använda 4st M3-distanser (ingår ej) för att installera den. Specifikation: Modell: 8-5V24V Kanal: 8-kanalig Ingång: NPN eller PNP, 5V eller 24V nivå fyrkantsvåg signal Utgång: NPN 5V eller 24V fyrkantsvåg signal Storlek: Ca. 10.3*7.3*3cm/4.1*2.9*1.2inch Vikt: Ca. 100g / 3.5oz Switch SW1 SW2 SW3 SW4 SW5 SW6 SW7 SW8 Ingång 5V Nivå ON ON ON ON ON ON ON ON Ingång 24V Nivå OFF OFF OFF OFF OFF OFF OFF OFF Paketlista: 1 x Nivåomvandlare
